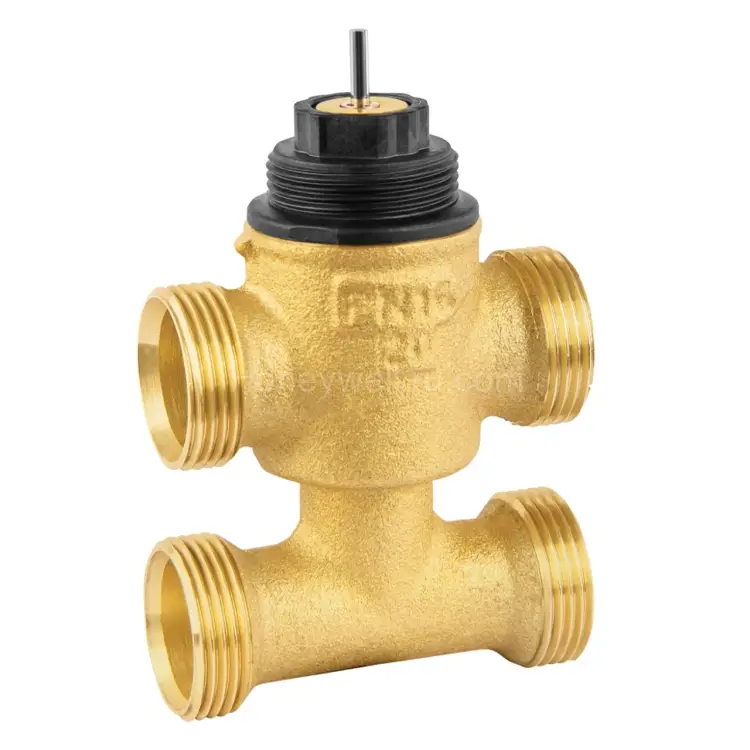

VYE15B0.4MCS: Трехходовой линейный клапан Resideo (Honeywell) DN15, PN16, Kvs 0,4, с байпасом и внешней резьбой

VYE15B0.4MCS — это компактный трехходовой линейный клапан от Resideo (Honeywell), разработанный для точного управления потоками в системах отопления и охлаждения. Модель оснащена байпасом и внешней резьбой, имеет типоразмер DN15 и рассчитана на номинальное давление PN16. Клапан предназначен для работы с горячей и холодной водой, обеспечивая корректное распределение потоков и удобство монтажа даже в ограниченном пространстве. Его конструкция и характеристики делают его идеальным решением для различных инженерных систем, где требуется высокая точность регулирования и надежность.

Для обеспечения гарантии качества и подлинности продукции Resideo (Honeywell), настоятельно рекомендуется приобретать оборудование у официального дилера — ООО Промэлектроника. Вы можете связаться с нами по электронной почте: sales@prom-elec.com. Мы гарантируем поставку оригинальной продукции, соответствующей всем стандартам качества.

Важно отметить: оборудование Resideo (Honeywell) продолжает поставляться в Россию в полном объеме, что гарантирует доступность необходимых компонентов для ваших проектов.

Ключевые характеристики и технические параметры

• Тип подключения: Внешняя резьба, обеспечивающая надежное и простое соединение.
• Тип клапана: Трехходовой линейный клапан с интегрированным байпасом, что позволяет гибко управлять потоками.
• Размер (условный проход): DN 15, стандартный размер для многих инженерных систем.
• Номинальное давление: PN 16, подходит для систем с умеренным давлением.
• Коэффициент расхода (Kvs): 0,4. Этот параметр определяет пропускную способность клапана и важен для точного гидравлического расчета.
• Максимальный ход штока: 6,5 мм. Обеспечивает точное позиционирование и плавное регулирование потока.
• Максимальный перепад давления для закрытия: 600 кПа. Гарантирует надежное перекрытие потока при необходимости.
• Закрытие (герметичность): 600 кПа. Подтверждает способность клапана обеспечивать низкую утечку.
• Дифференциальное давление для close-off (максимальное): 600 кПа. Важный параметр для оценки рабочих пределов клапана.

Рабочие параметры и совместимость сред

• Максимальная температура рабочей среды: 120 °C. Клапан подходит для систем с горячей водой.
• Минимальная температура рабочей среды: 2 °C. Обеспечивает работоспособность в широком диапазоне температур.
• Контролируемая среда: Вода с содержанием гликоля до 50% (согласно рекомендациям VDI 2035). Это обеспечивает совместимость с антифризными системами и повышает защиту от замерзания.

Материалы и конструкция для долговечности

• Материал корпуса клапана: Латунь, устойчивая к децинкованию. Этот материал обеспечивает высокую коррозионную стойкость и долговечность, особенно в системах с водой.
• Материал штока клапана: Нержавеющая сталь. Высококачественная сталь гарантирует плавность хода и устойчивость к износу.

Гидравлическая характеристика для оптимального регулирования

• Характеристика потока: Порт A-AB имеет равнопроцентную характеристику, а порт B-AB — линейную. Такое сочетание обеспечивает гибкость в настройке и точность регулирования в различных режимах работы системы.

Преимущества и области применения

Клапан VYE15B0.4MCS является частью линейки решений Resideo для систем с электрическими приводами. Он эффективно используется в сочетании с маломощными электрическими линейными и термоэлектрическими приводами для управления потоками в следующих системах:

• Фанкойлы: для точного контроля температуры в системах отопления и охлаждения помещений.
• Малые подогреватели и охладители: обеспечивает оптимальную работу компактных теплообменников.
• Температурный контроль зон: для индивидуальной регулировки климата в различных помещениях или зонах здания.

Особенности установки и эксплуатации

• Компактность: Малые габариты клапана упрощают монтаж в условиях ограниченного пространства, что особенно актуально для современных систем.
• Гидравлическое балансирование: Небольшие значения Kvs в байпасе способствуют более простому и точному гидравлическому балансированию всей системы.
• Стабильность регулирования: Длинный ход штока обеспечивает плавность и стабильность работы клапана, гарантируя точное поддержание заданных параметров.
• Низкая утечка: Эффективное уплотнение обеспечивает минимальную утечку, что важно для энергоэффективности системы.
• Высокое давление закрытия: Способность выдерживать высокое давление при закрытии гарантирует герметичность и надежность работы.
• Гибкость подключения: Доступны различные варианты фитингов (сжатие, сварка, резьба), что позволяет адаптировать клапан под конкретные проектные решения и существующие трубопроводы.
• Долговечность материалов: Использование латуни, устойчивой к децинкованию, и нержавеющей стали обеспечивает длительный срок службы клапана даже в сложных условиях эксплуатации.
• Необслуживаемая конструкция: Клапан разработан для эксплуатации без необходимости регулярного технического обслуживания, что снижает эксплуатационные расходы.
