Компактный поворотный актуатор Compact Line M6063A4007 на 24 Vac с концевыми выключателями

Компактный поворотный актуатор Resideo (Honeywell) M6063A4007: Надежное управление системами HVAC

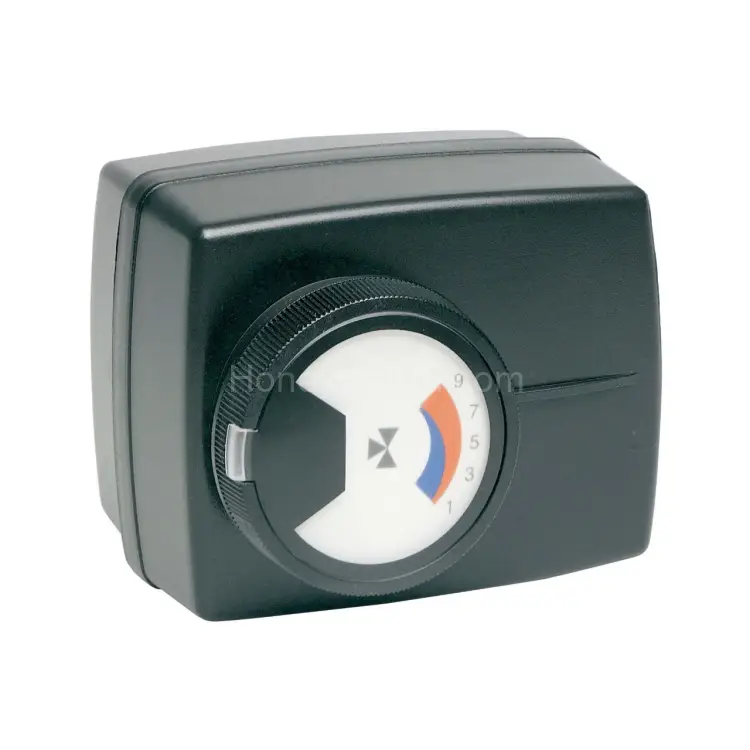

Представляем вашему вниманию компактный электрический поворотный актуатор Resideo (Honeywell) M6063A4007, разработанный для точного и надежного управления гидравлическими клапанами в современных системах отопления, вентиляции и кондиционирования воздуха (HVAC). Этот актуатор является идеальным решением для интеграции в системы автоматизации зданий, обеспечивая стабильную работу и удобство эксплуатации.

Основные преимущества и особенности

• Универсальное питание 24 Vac: Актуатор работает от стандартного напряжения 24 В переменного тока, что обеспечивает легкую интеграцию с большинством систем автоматики HVAC без необходимости использования дополнительных преобразователей напряжения.
• Оптимальный угол поворота 90°: Обеспечивает необходимый диапазон движения для эффективного управления клапанами в типовых сценариях применения.
• Встроенные конечные выключатели: Наличие вспомогательных (конечных) выключателей типа SPST с емкостью 1А индуктивной и 3 А резистивной нагрузки позволяет осуществлять точный контроль положения клапана и передавать сигналы в систему управления.
• Компактный дизайн: Благодаря своим небольшим размерам, актуатор M6063A4007 идеально подходит для установки в ограниченном пространстве, например, в шкафах управления или непосредственно на оборудовании HVAC.
• Ручной обход (Manual Override): Функция ручного управления позволяет оперативно управлять клапаном в случае необходимости проведения сервисных работ, технического обслуживания или в аварийных ситуациях, без отключения питания системы.
• Совместимость с клапанами Resideo (Honeywell): Актуатор разработан для совместной работы с популярными сериями гидравлических клапанов V5433A/G и V5442A/G, что гарантирует полную совместимость и оптимальную производительность.
• Поддержка 3-точечного управления: Актуатор поддерживает стандартный 3-точечный (floating) сигнал управления, что делает его универсальным решением для многих систем автоматизации.

Подробные технические характеристики

Для точного подбора и проектирования системы, обратите внимание на следующие параметры:

• Применение: HVAC и термостат
• Совместимость: HVAC
• Сигнал управления: 3‑point (3‑точечное управление), Floating
• Напряжение питания: 24 В AC
• Потребляемая мощность: 3 VA
• Рабочая частота: 50 Hz, 60 Hz
• Время работы (полный ход): 100 секунд
• Угол поворота: 90°
• Крутящий момент (Torque): 7 Нм
• Сила актуатора: 7 Нм
• Длина кабеля: 1,5 метра
• Конечные выключатели: Вспомогательные (auxiliary switches), SPST
• Емкость конечного выключателя: 1A индуктивная, 3 A резистивная
• Класс защиты: IP44
• Класс изоляции: II по EN 60730
• Диапазон рабочих температур (окружающая среда): от 0 °C до +60 °C
• Рабочая относительная влажность: Более 90 %
• Температуры транспортировки и хранения: от -40 °C до +60 °C
• Наличие ручного обхода: Да

Области применения

Актуатор Resideo (Honeywell) M6063A4007 идеально подходит для управления клапанами в системах отопления, охлаждения и кондиционирования воздуха. Его надежность, компактность и поддержка стандартных протоколов управления делают его незаменимым компонентом для систем автоматизации, где требуется точный контроль положения исполнительных механизмов и высокая степень надежности. Он широко применяется в жилых, коммерческих и промышленных зданиях для обеспечения оптимального микроклимата и энергоэффективности.

Важные рекомендации по установке и эксплуатации

• Перед установкой убедитесь, что актуатор M6063A4007 полностью совместим с вашим клапаном (серии V5433A/G, V5442A/G) и соответствует требованиям к сигналу управления (3‑point, floating).
• Проверьте соответствие условий эксплуатации (температура, влажность) заявленным техническим характеристикам актуатора.
• При подключении конечных выключателей учитывайте их тип (SPST) и допустимую нагрузку (1A индуктивная, 3A резистивная).
• При проведении регламентных работ или в экстренных ситуациях используйте функцию ручного обхода (manual override) для удобного управления клапаном.
