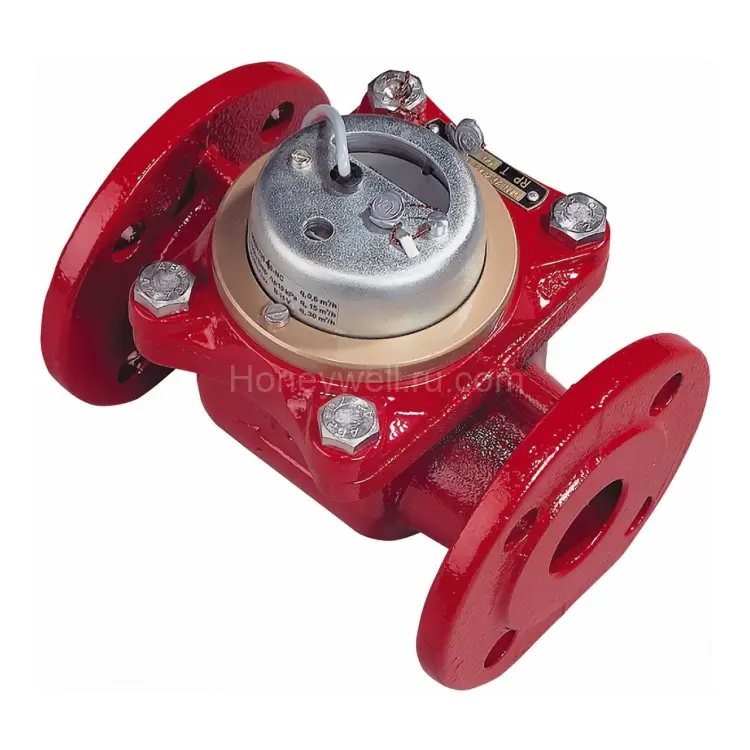

Серия EW3701AP9203 турбинные счетчики расхода Woltman

Механические счетчики расхода турбинного типа Woltman: EW3701AP9203

Resideo (Honeywell) EW3701AP9203 Series Woltman flow meters — это высокоточные расходомеры-счетчики объема, предназначенные для учета теплоносителя и охлажденной воды в инженерных системах зданий. Эти приборы незаменимы в системах отопления и охлаждения, где требуется надежная и точная передача данных на энерговычислители или системы удаленного сбора показаний.

Ключевые области применения:

• Учет объема теплоносителя в системах гидронного отопления.
• Точное измерение объема холодной/охлажденной воды в системах кондиционирования и чиллеров.
• Создание комплексных решений учета совместно с энергокалькуляторами (например, серии EW500).
• Интеграция в сети M-Bus при использовании специализированных преобразователей (например, EW535M0056).
• Обеспечение технического контроля и долговременных измерений благодаря прочной и надежной конструкции.

Принцип измерения и интерфейс:

Принцип работы расходомера основан на использовании колеса Woltmann (Woltmann wheel). На корпусе прибора расположен механический роликовый счетчик с фиксированным импульсным выходом (Interface Type: Fixed). Импульсы, генерируемые счетчиком, используются для подключения к вычислителям энергии или системам дистанционного считывания показаний.

В сочетании с энерговычислителем EW500, прибор EW3701AP9203 функционирует как датчик расхода, передавая данные об объеме для точного расчета параметров энергопотребления. Для интеграции в системы учета с использованием протокола M-Bus, импульсные данные могут быть преобразованы с помощью соответствующего конвертера.

Преимущества и особенности для инженеров:

• Гибкость монтажа: Прибор подходит для горизонтальной и вертикальной установки, что обеспечивает совместимость с различными компоновками узлов учета.
• Готовность к интеграции: Импульсный выход по умолчанию делает прибор готовым к подключению к существующим системам учета.
• Минимальные потери давления: Конструкция расходомера спроектирована для минимизации гидравлического сопротивления, что снижает влияние узла измерения на общую гидравлику системы.
• Долговечность и точность: Прочная конструкция гарантирует высокую точность измерений в течение длительного срока эксплуатации.
• Защита корпуса IP66: Обеспечивает надежную работу прибора в различных условиях эксплуатации.

Технические характеристики:

• Модель / серия: EW3701AP9203 Series Woltman flow meters
• Артикул: EW3701AP9203
• Измеряемая среда: Отопление или охлажденная вода (Heating or Chilled water)
• Процесс измерения: Woltmann wheel
• Номинальный диаметр (DN): 300 mm
• Длина изделия: 500 mm
• Позиции монтажа: Горизонтальная, Вертикальная
• Макс. рабочая температура среды: 130 °C
• Мин. рабочая температура среды: 0.1 °C
• Макс. рабочее давление: 16 бар (mbar)
• Пусковой расход: 0.25 m³/h
• Минимальный расход (Flow rate min): 600 l/s
• Значение импульса (Pulse Value): 100 литров или 1000 литров
• Мощность подключения импульсного выхода: макс. 10 Вт
• Класс защиты: IP66
• Температура окружающей среды: от 5 °C до 55 °C
• Относительная влажность (окружающей среды): от 5 % до 95 % (без конденсации)
• Класс условий эксплуатации: Environment Class E1
• Интерфейс: Фиксированный (Fixed)
• Комплектация: Механический роликовый счетчик с герконовым датчиком, выходное отверстие, крышка счетчика, стрелка направления потока и указатель DN, корпус, верхняя крышка, табличка с данными, серийный номер, импульсный кабель (длина 1.5 м), входное отверстие.
• Сертификация/соответствие: MID (Class 3)

Сценарии использования EW3701AP9203 в системах учета:

Прибор разработан для интеграции в системы, где требуется точное преобразование объема теплоносителя в инженерные и учетные параметры. Благодаря механическому роликовому счетчику и фиксированному импульсному выходу, возможны следующие сценарии применения:

• Связка с вычислителем энергии (например, EW500): Импульсы от расходомера используются для точного измерения объема и последующего расчета энергопотребления.
• Дистанционный сбор данных: Импульсный сигнал может быть передан на устройство удаленного считывания или специализированный логгер для автоматизированного сбора данных.
• Интеграция в M-Bus: При использовании соответствующего конвертера (например, EW535M0056), устройство легко интегрируется в M-Bus сеть учета, обеспечивая централизованный сбор данных.
