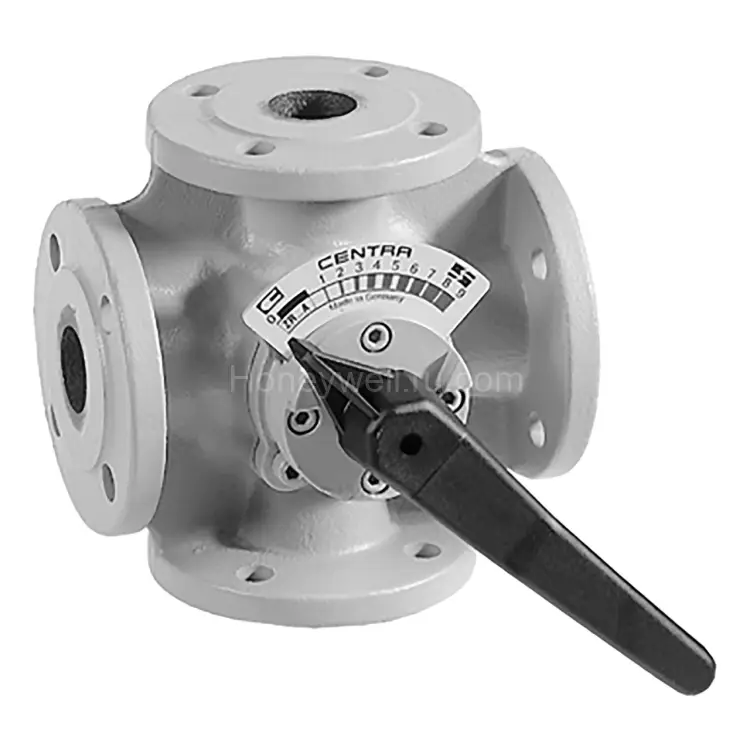

ZR200FA фланцевый DIN 2531, DN200, Kvs 630

Обзор изделия

ZR200FA — фланцевый четырёхходовой смесительный клапан Resideo (Honeywell) для задач гидравлического регулирования. Модель предназначена для контроля температуры теплоносителя в системах отопления и вентиляции/кондиционирования, где требуется стабильная работа на протяжении всего жизненного цикла оборудования.

Клапан обеспечивает точное регулирование температуры подающей воды за счёт специально подобранной характеристики протока. В составе системы в сочетании с приводами M6061/VMM и M7061/VRM жёсткая конструкция обеспечивает надёжную работу на протяжении длительной эксплуатации.

Ключевые преимущества

• Оптимизированная характеристика для управления температурой подающей воды в системах отопления и кондиционирования.
• Хромированная пробка для увеличенного ресурса и стойкости к износу.
• Надёжное крепление под электрические приводы для стабильной работы при регулировании.
• Чёткий индикатор положения — удобство контроля рабочего состояния.
• Широкий диапазон расходов при подборе соответствующих приводов.
• Фланцевое присоединение обеспечивает удобный монтаж в составе существующих узлов.

Технические характеристики

• Артикул: ZR200FA
• Серия: ZR
• Тип клапана: 4-way (четырёхходовой)
• Присоединение: Flanged (фланцевое)
• Номинальное давление: PN 6
• Диаметр (DN): DN 200
• Значение Kvs: 630
• Характеристика протока: Equal Percentage (равнопроцентная)
• Угол поворота: 90°
• Крутящий момент: 40 Н·м (Torque)
• Требуемая разность давлений (макс.): 30 кПа для 40 Н·м
• Материал корпуса: Серый чугун (Gray Cast Iron)
• Рабочая среда: вода с макс. 50% гликоля по VDI 2035
• Температура среды (мин.): 2 °C
• Температура среды (макс.): 110 °C
• Назначение в системе: контроль температуры подающей воды

Для каких систем подходит

Клапан ZR200FA применяется в инженерных системах, где требуется точное смешение/распределение потоков теплоносителя для поддержания требуемого температурного режима. Благодаря равнопроцентной характеристике и оптимизации под управление температурой, устройство подходит для отопления и кондиционирования, а также для объектов с автоматизированным регулированием.

• Системы отопления с автоматическим поддержанием температуры
• Системы вентиляции и кондиционирования
• Узлы водяного смешения в технологических контурных решениях
• Проекты с подбором приводов и расчётом гидравлики

Особенности эксплуатации и монтажа

Жёсткая конструкция клапана рассчитана на надёжную работу на всём сроке службы. Хромированная пробка помогает повысить ресурс узла. Для корректной работы следует учитывать рабочие параметры (давление, расход, температура и допустимое содержание гликоля), а также подбирать соответствующий электрический привод под необходимый крутящий момент и диапазон регулирования.

• Ориентируйтесь на номинальное давление PN 6 и параметры разности давлений.
• Учитывайте рабочий диапазон температуры среды: от 2 °C до 110 °C.
• Допускайте среду: вода с гликолем до 50% по VDI 2035.
• Закладывайте монтаж в составе фланцевых узлов DN200.
• Подбирайте привод с учётом 40 Н·м и характеристик системы.

Важно при покупке оборудования Resideo (Honeywell)

Для обеспечения подлинности, корректной поставки и гарантийного сопровождения оборудование Resideo (Honeywell) рекомендуется покупать у официального дилера ООО «Промэлектроника» — sales@prom-elec.com.

Кроме того, оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию, что позволяет планировать проекты и комплектацию без потери производственной цепочки.

ZR200FA — это надёжный компонент для точного регулирования температуры воды в сложных гидравлических схемах, где важны предсказуемость работы и долговечность.
