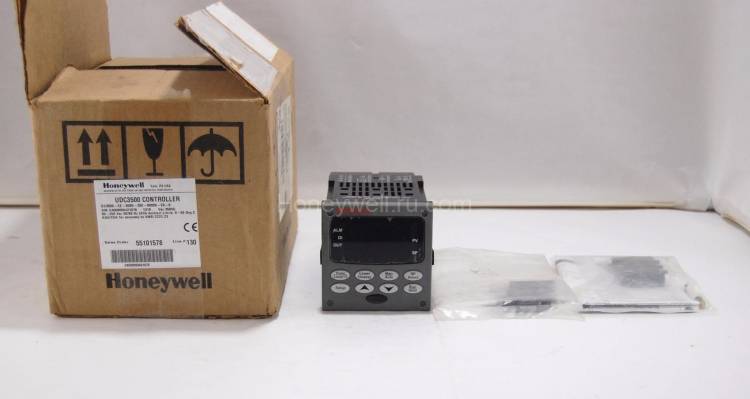

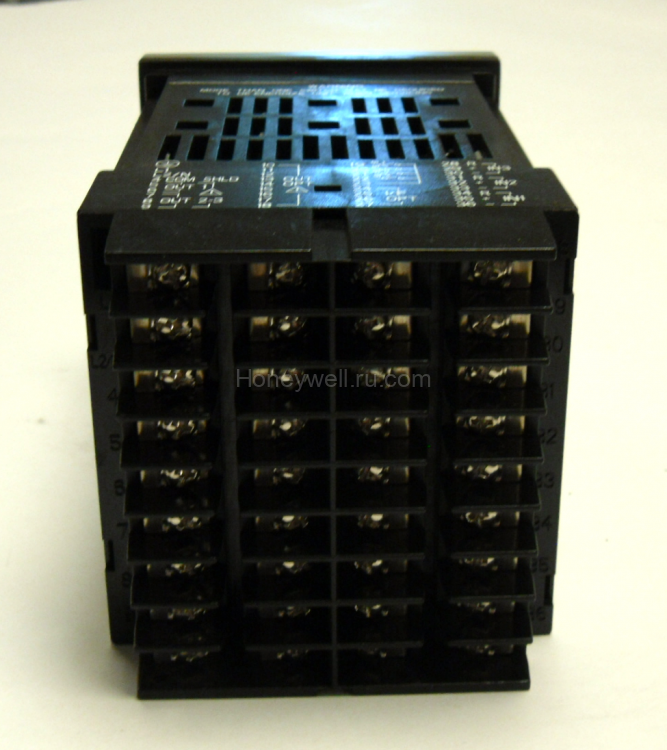

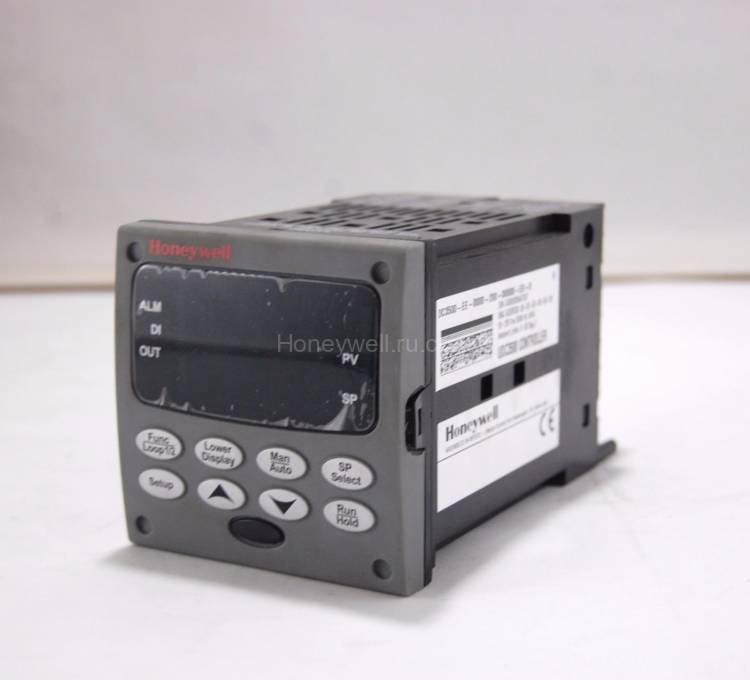

Honeywell UDC 3500

Honeywell UDC3500 – это новый контроллер семейства UDC фирмы Honeywell .

Новые опции включают: Инфракрасный интерфейс, три универсальных аналоговых входа, два контура управления и математические алгоритмы. Гибкость применений обеспечивается универсальными аналоговыми входами, универсальным источником питания, тремя универсальными аналоговыми входами, четырьмя дискретными входами, семью аналоговыми и дискретными выходами (максимум), протоколами связи RS422/485 Modbus RTU или Ethernet 10Base-T TCP/IP, простотой конфигурирования и возможностью усовершенствования любыми дополнительными функциями.

3 универсальных аналоговых входа (могут быть сконфигурированы как 1 универсальный вход и 4 входа высокого уровня)

• Точность 0.10%

• Высокая дискретизация (166 мс)

• До 3 аналоговых выходов

• До 5 дискретных выходов

• Четыре Дискретных входа

• Математические функции

• Связь по Ethernet и Modbus

• Каскадное или двухконтурное управление

• Конфигурация при помощи карманного или стационарного ПК через инфракрасный порт

• Отслеживание работоспособности

• Защита лицевой панели NEMA4X и IP66

• Многоязычное меню

• Размер 1/4 DIN

• Легко модернизировать

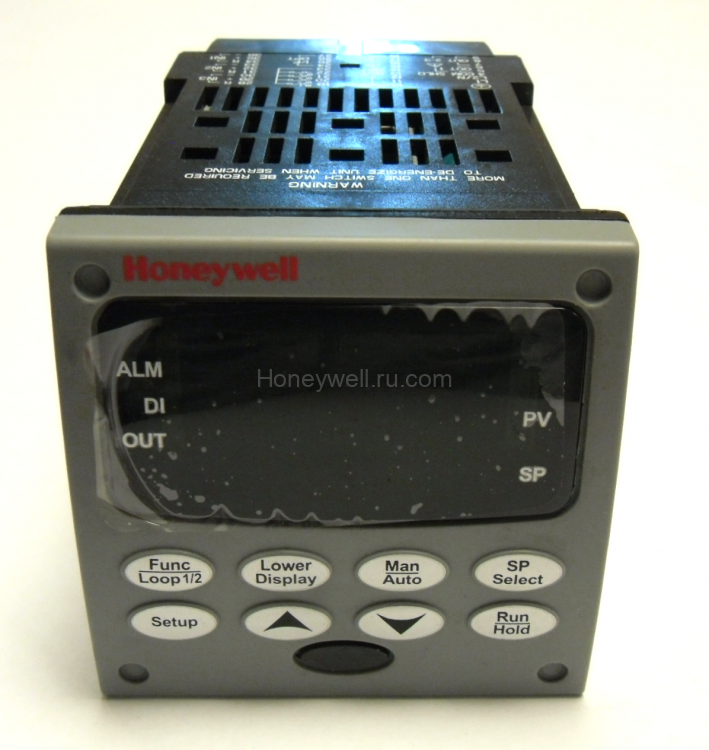

• Яркий, двойной дисплей с многоязычным меню (на Английском, Французском, Немецком, Итальянском и Испанском), делает интерфейс оператора легким для чтения, понимания и работы. Простые надписи позволяют Вам быстро сконфигурировать контроллер.

Honeywell UDC3500 имеет три универсальных аналоговых входа со стандартной точностью ±0.10% от входного диапазона и стандартным разрешением 16 бит. Они могут быть легко сконфигурированы, чтобы работать как 2 универсальных входа и 2 входа высокого уровня или 1 универсальный и 4 входа высокого уровня. Все аналоговые входы имеют частоту дискретизации 6 раз в секунду. Первый вход (вход переменной процесса) может принимать сигналы от термопар, термометров сопротивления, Radiamatic или линейного типа. Линейный вход может принимать сигналы от преобразователей термопар, термометров сопротивления или Radiamatic. Для линейных входов существует возможность извлечения квадратного корня. Изолированный второй и третий вход могут принимать те же типы входных сигналов, как и первый вход. Эти входы могут быть разделены на 2 входа высокого уровня (каждый). Четвертый вход активируется, когда второй вход сконфигурирован как 20 мА или 5 В (Аналоговый вход высокого уровня HLAI). Все типы и характеристики входов выбираются при помощи клавиш. Для максимизации точности, все входы от термопар снабжаются компенсацией холодного спая. Выбор значения для безопасного управления в случае сбоя сенсора, выбирается при помощи клавиш. Такие опции , как извлечение квадратного корня, Соотношение/Отклонение и конфигурируемый цифровой фильтр (от 0 до 120 секунд), для демпфирования входного сигнала, доступны для всех входов

UDC3500 может иметь до 7 выходов следующих типов:

• Токовый выход (4-20 или 0-20 мА)

• Электромеханические реле (5 А)

• Полупроводниковые реле (1 А)

• Двойное электромеханическое реле (2 А)

• Выходы с открытым коллектором

Алгоритмы управления – в зависимости от указанного выходного алгоритма, контроллер может быть сконфигурирован для следующих алгоритмов управления:

• Вкл / Выкл

• ПИД-A

• ПИД-B

• ПД с ручным сбросом

• Трехпозиционное управление (TPSC)

HONEYWELL DC35000010002000 DC3500-00-1000-200-00000-E0-0
HONEYWELL DC35000010002200 DC3500-00-1000-220-00000-E0-0
HONEYWELL DC35000020002000 DC3500-00-2000-200-00000-E0-0
HONEYWELL DC35000E10002000 DC3500-0E-1000-200-00000-E0-0
HONEYWELL DC3500CE00002000 DC3500-CE-0000-200-00000-E0-0
HONEYWELL DC3500CE10201220 DC3500-CE-1020-122-00000-E0-0
HONEYWELL DC3500CE1A202100 DC3500-CE-1A20-210-00000-E0-0
HONEYWELL DC3500CE00001110 DC3500-CE-0000-111-00000-E0-0
HONEYWELL DC3500CE0C002100 DC3500-CE-0C00-210-00000-E0-0
HONEYWELL DC3500CE00202001 DC3500-CE-0020-200-10000-E0-0
HONEYWELL DC3500CE20202100 DC3500-CE-2020-210-00000-E0-0
HONEYWELL DC3500E00C203001 DC3500-E0-0C20-300-10000-E0-0
HONEYWELL DC3500EE00001000 DC3500-EE-0000-100-00000-E0-0
HONEYWELL DC3500E03J0C2000 DC3500-E0-3J0C-200-00000-E0-0
HONEYWELL DC3500EE1B001001 DC3500-EE-1B00-100-10000-E0-0
HONEYWELL DC3500EE3A002110 DC3500-EE-3A00-211-00000-E0-0
HONEYWELL DC3500R03H0C1100 DC3500-R0-3H0C-110-00000-E0-0
HONEYWELL DC3500EE10001330 DC3500-EE-1000-133-00000-E0-0
HONEYWELL DC3500EE1A201330 DC3500-EE-1A20-133-00000-E0-0
HONEYWELL DC3500EE3H001001 DC3500-EE-3H00-100-10000-E0-0
HONEYWELL DC3500RE10001611 DC3500-RE-1000-161-10000-E0-0

Honeywell DC3501-RE-1000-161-10000-E0-0

Honeywell DC3500-EE-2A00-211-00000-00-0

Спецификация Honeywell UDC3500

Ethernet Adaptor Kit for UDC3500

Honeywell UDC3500 Specification

Quick Start Guide for UDC3500 Universal Digital Controller

UDC3500 Universal Digital Controller Lockheed Addendum

UDC3500 Universal Digital Controller Model Selection Guide

UDC3500 Universal Digital Controller Product Manual
