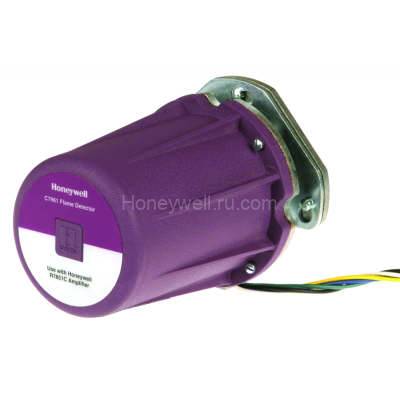

Honeywell C7961E1022/U

Honeywell C7961E1022/U - самоконтролирующий детектор пламени с использованием твердотельного УФ-датчика для обнаружения ультрафиолетового излучения в пламени для контроля газовых, масляных или комбинированных газовых горелок.

Предназначен для использования с контроллерами серии 7800 с пламегасителем R7851C.

Осциллирующий затвор прерывает ультрафиолетовое излучение, доходящее до УФ-датчика, чтобы обеспечить функцию проверки твердотельного УФ-датчика. Может монтироваться горизонтально, вертикально или под любым углом между ними.Детектор требует выравнивания лицевой панели и имеет встроенные опорные точки для обеспечения правильной работы механизма затвора.Имеющиеся модели с резьбовым фитингом и цветными свинцовыми проводами обеспечивают быстрый электромонтаж.

Product Specifications

Application

Gas, Oil or other fuels

Dimensions (in.)

3 3/4 in. diameter (5 1/4 in. diameter including mounting flange) x 7 7/32 in. long

Dimensions (mm)

95 mm diameter (133 mm diameter including mounting flange) x 183 mm long

Includes

Quartz Viewing Window rated for 20 psi (138 kPa)

Used With

R7851C Dynamic Self-Check Amplifier

Weight (lb)

2.6 lb

Weight (kg)

1.2 kg

Comments

Detects ultraviolet radiation generated by combustion of gas, oil, or other fuels

Mounting

1 in. NPT

Electrical Ratings

120 Vac (-15% +10%)

Frequency

50 Hz; 60 Hz

Approvals, Underwriters Laboratories Inc.

Component Recognized: File No. MP268

Approvals, Canadian Standards Association

Certified: Pending

Electrical Connections

5 pin Brad Harrison Type Connector

Approvals, Swiss RE

Acceptable

Approvals, Factory Mutual

Pending

Ambient Temperature Range (F)

-40 F to +175 F

Ambient Temperature Range (C)

-40 C to +80 C

NEMA Rating

NEMA 4
