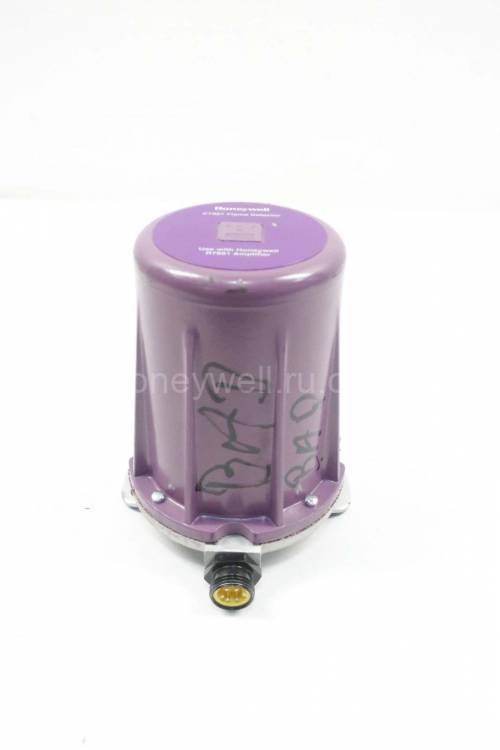

Honeywell C7061A1020/U

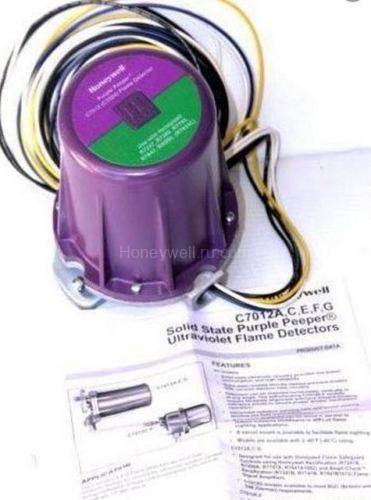

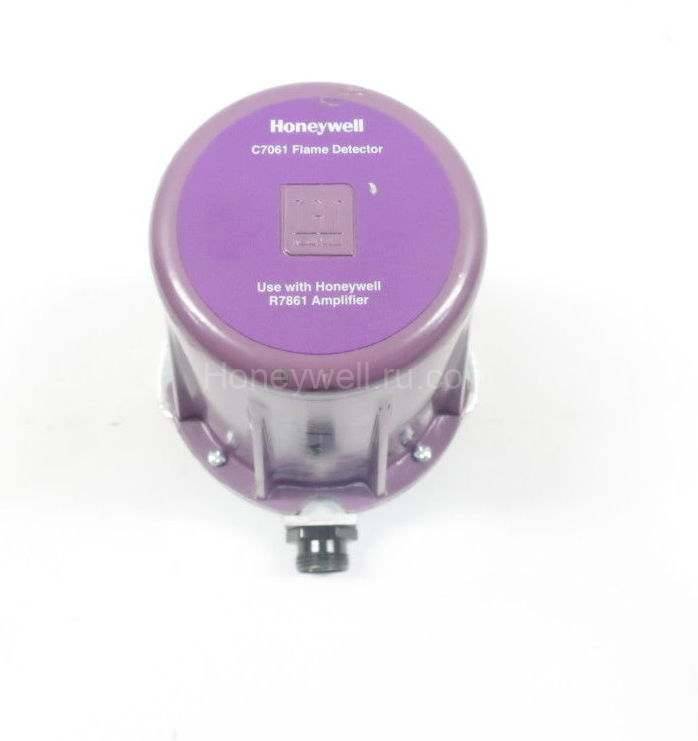

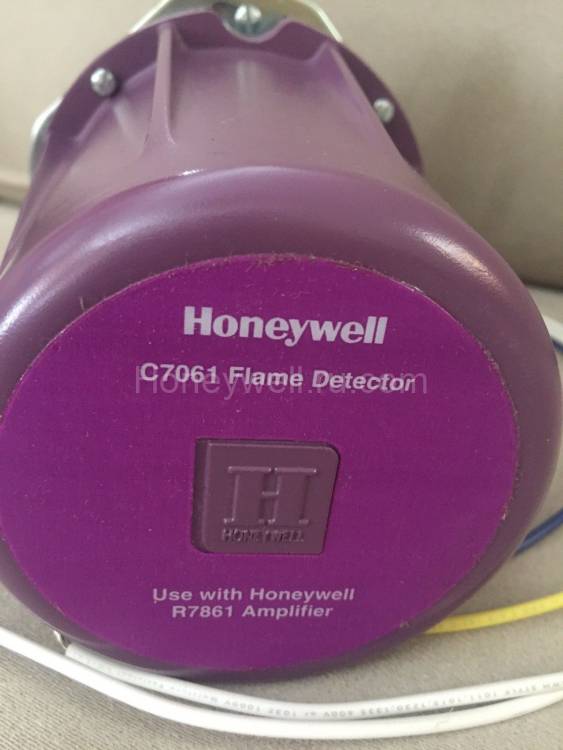

Honeywell C7061A1020/U - динамический самодиагностический детектор пламени, используемый с усилителями R7861 для измерения ультрафиолетового излучения, создаваемого сжиганием газа, масла или других видов топлива.

Осциллирующий затвор прерывает ультрафиолетовое излучение, достигающее УФ-датчика, чтобы обеспечить функцию проверки трубки УФ-датчика.

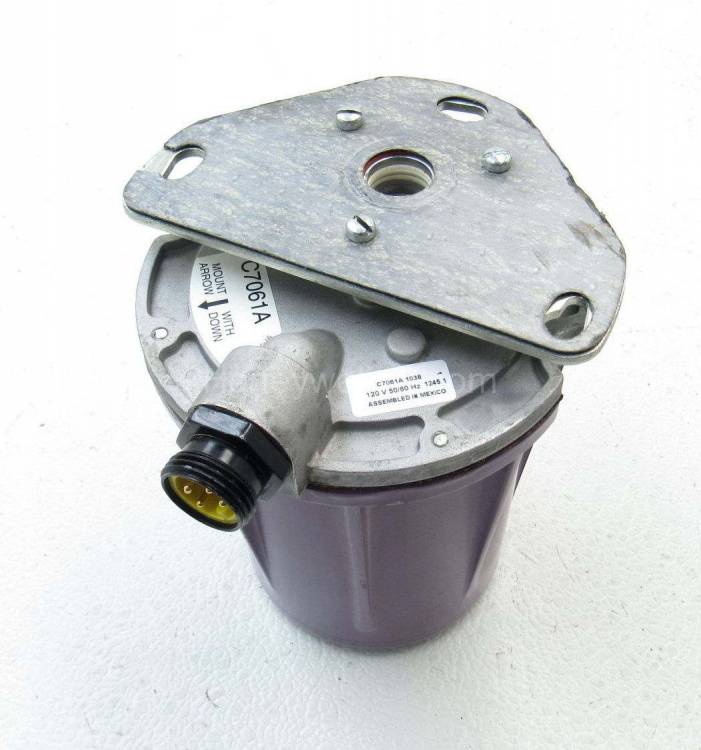

Может монтироваться горизонтально, вертикально или под любым углом между ними.

Детектор требует выравнивания лицевой панели и имеет встроенные опорные точки для обеспечения правильной работы механизма затвора.

Модели с резьбовым штуцером для кабелепровода и цветными свинцовыми проводами обеспечивают быстрый монтаж.

Документация Honeywell C7061A1020

Product Specifications

Application

Gas fired burners; Oil fired burners

Dimensions (in.)

5 1/4 in. diameter (includes mounting flange) x 7 7/32 in. long

Dimensions (mm)

133 mm diameter (includes mounting flange) x 183 mm long

Used With

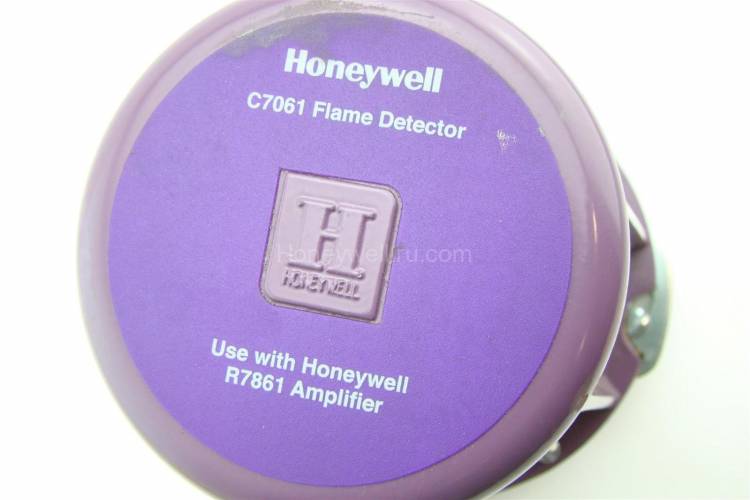

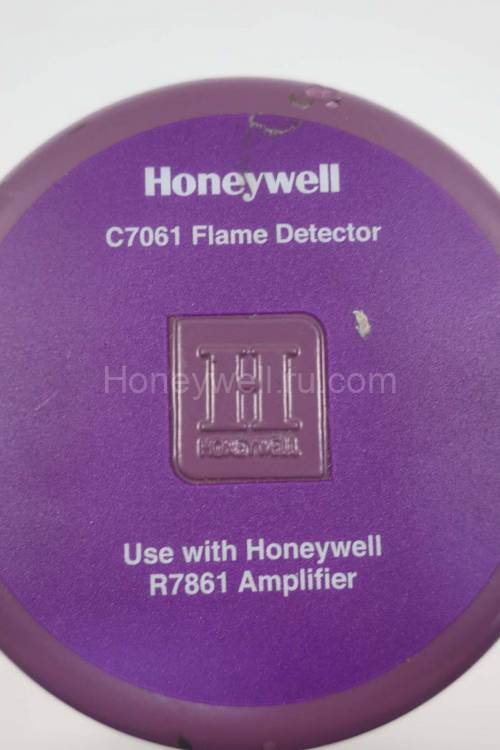

Flame Amplifiers: R7861

Weight (lb)

2.6 lb

Weight (kg)

1.2 kg

Comments

Dynamic self-checking flame detector

Mounting

3/4 in. NPT

Electrical Ratings

120 or 230 Vac

Frequency

50 Hz; 60 Hz

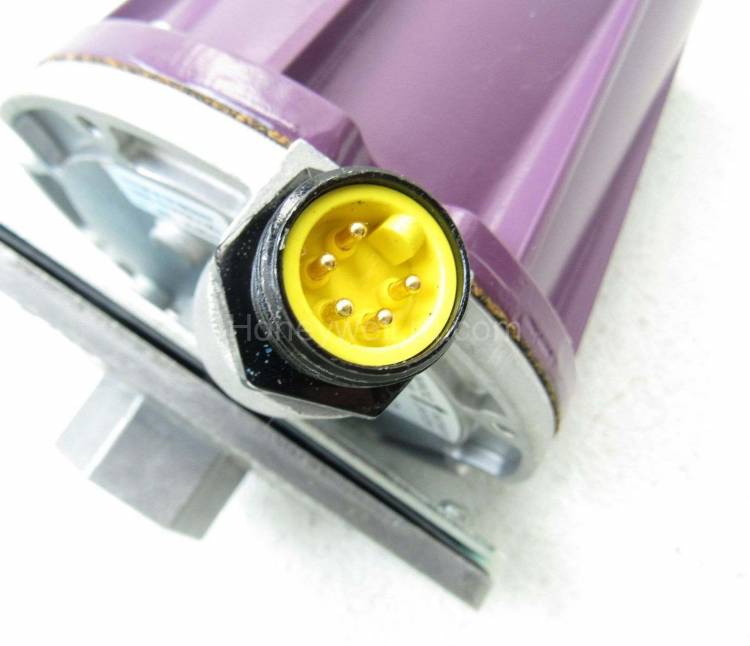

Electrical Connections

Terminal block

Approvals, Swiss RE

Acceptable

Ambient Temperature Range (F)

-40 F to +175 F

Ambient Temperature Range (C)

-40 C to +79 C

NEMA Rating

NEMA 4
