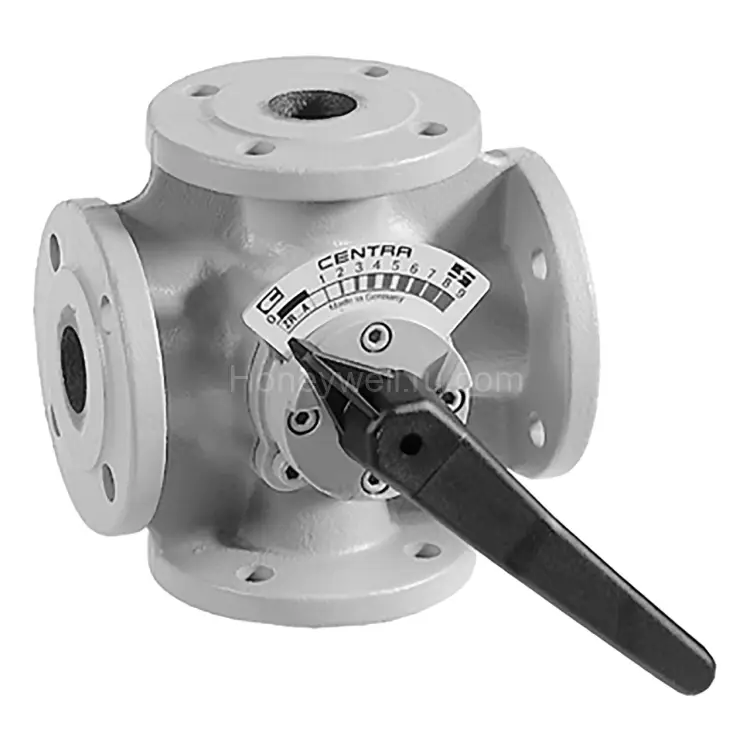

ZR40FA фланцевый DIN 2531, DN 40, Kvs 25

ZR40FA — четырехходовой смесительный клапан с фланцевым присоединением (DN 40, Kvs 25, PN 6)

Четырехходовой клапан Resideo (Honeywell) ZR40FA предназначен для точного управления температурой воды в системах отопления и вентиляции/кондиционирования. За счет специальной характеристики и продуманной конструкции клапан обеспечивает стабильное регулирование подачи теплоносителя на протяжении всего срока службы.

Ключевая задача клапана

Модель ZR40FA используется для смесительных и распределительных контуров, где требуется поддерживать заданную температуру подающей воды. В сочетании с совместимыми приводами Resideo/Honeywell (например, M6061/VMM и M7061/VRM, а также соответствующими электрическими актуаторами) обеспечивается надежная работа системы.

Основные преимущества

• Хромированная пробка для увеличенного ресурса и длительного срока службы.
• Оптимизированная характеристика для контроля температуры подающей воды.
• Надежное крепление под электроприводы — удобная и стабильная работа в составе узла регулирования.
• Четкий индикатор положения для визуального контроля текущего режима.
• Широкий диапазон расходов при использовании подходящих приводов и настроек регулирования.
• Стабильность регулирования в течение жизненного цикла благодаря жесткой конструкции.

Технические характеристики

Ниже приведены параметры модели ZR40FA, которые важно учитывать при проектировании и подборе оборудования:

• Серия: ZR
• Тип клапана: четырехходовой (4-way)
• Присоединение: фланцевое (Flanged), DIN 2531
• DN: DN 40
• Номинальное давление: PN 6
• Kvs: 25
• Характеристика расхода: равно-пропорциональная / equal percentage (Equal Percentage)
• Угол поворота: 90°
• Крутящий момент (Torque): 20 Nm
• Материал корпуса: серый чугун (Gray Cast Iron)
• Макс. температура среды: 130 °C
• Мин. температура среды: 2 °C
• Перепад давления (макс.): 100 kPa for 20 Nm
• Контролируемая среда: вода с максимальным содержанием гликоля 50% по VDI 2035

Для каких систем подходит

Клапан ZR40FA применяется в инженерных решениях, где требуется управлять подачей теплоносителя и поддерживать заданный температурный режим:

• системы отопления с водяным теплоносителем;
• контуры вентиляции и кондиционирования с регулированием температуры воды;
• узлы смесительного типа для достижения требуемого теплового баланса;
• обвязка, где важны точность регулирования и прогнозируемое поведение арматуры.

Как выбрать привод и обеспечить корректную работу

Для полноценного функционирования клапана необходимо подобрать соответствующий электрический привод (актуатор) с учетом требуемого крутящего момента, рабочего диапазона и требований к регулированию. Учитывайте, что надежность узла обеспечивается совместимостью клапана с приводами Resideo/Honeywell и корректной настройкой системы.

• ориентируйтесь на крутящий момент и рабочий режим;
• подбирайте привод, обеспечивающий требуемый расход и диапазон регулирования;
• учитывайте параметры среды: температура и допустимая доля гликоля;
• используйте фланцевое соединение DN 40 в соответствии с проектной документацией.

Поставка и официальный канал

Для надежной комплектации и юридически корректных поставок важно приобретать оборудование Resideo (Honeywell) у официального дилера ООО Промэлектроника — sales@prom-elec.com.

Также важно отметить: оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию, поэтому при планировании закупки можно закладывать доступность продукции через официальные поставки.

Кому будет полезен этот товар

• проектировщикам систем ОВиК и тепловых узлов;
• инженерам по автоматизации и наладке;
• подрядчикам, выполняющим модернизацию и ремонт узлов регулирования;
• эксплуатирующим организациям, которым важны точность, ресурс и стабильность арматуры.

ZR40FA — это практичное решение для водяного регулирования температуры в четырехходовых схемах, выполненное с учетом требований к долговечности и качеству управления. Подберите корректный привод и управляющую схему — и обеспечьте системе отопления/ОВиК предсказуемую работу на всем протяжении эксплуатации.
