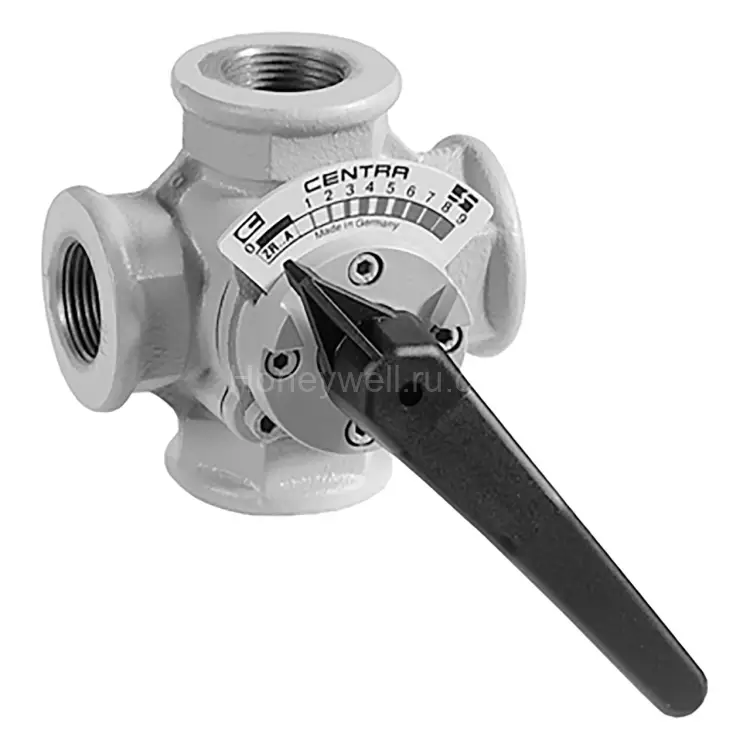

ZR25MA Смесительный клапан с внутренней резьбой, DN25, Kvs 10

ZR25MA — четырехходовой смесительный клапан Resideo (Honeywell) DN25, Kvs 10, PN6

Клапан ZR25MA из серии ZR предназначен для контроля температуры воды в системах отопления и вентиляции/кондиционирования. Специальные конструктивные особенности узла разработаны для точного регулирования температуры подающей воды, а надежная механика обеспечивает стабильную работу в течение всего срока службы.

Назначение и преимущества

Устройство применяется как регулирующий элемент в составе гидравлических контуров совместно с электрическими приводами. Конструкция и подобранная характеристика потока помогают добиваться устойчивого управления режимами при изменениях нагрузки.

• Оптимальная характеристика для управления температурой подающей воды
• Хромированная пробка для продолжительного ресурса
• Надежное крепление под электрические приводы
• Индикация положения — удобно контролировать степень открытия/закрытия
• Широкий диапазон расходов при подборе совместимых приводов
• Корпус рассчитан на работу в типовых режимах гидросистем и поддерживает точное регулирование

Технические характеристики (по параметрам изделия)

Ключевые параметры для подбора и проектирования:

• Серия: ZR
• Тип клапана: 4-ходовой
• Присоединение: внутренняя резьба (Internal Thread)
• Номинальный диаметр: DN 25
• Номинальное давление: PN 6 (PN 6)
• Kvs: 10 (Kvs Value: 10)
• Характеристика потока: равнопроцентная (Equal Percentage)
• Угол поворота: 90° (Angle of Rotation: 90 °)
• Крутящий момент (Torque): 20 Nm (Torque: 20 Nm)
• Макс. перепад давления: 100 kPa для 20 Nm (Differential Pressure (Max): 100 kPa for 20 Nm)
• Материал корпуса: серый чугун (Gray Cast Iron) (Valve Body Material: Gray Cast Iron)
• Мин. температура среды: 2 °C (Media Temperature (Min): 2 °C)
• Макс. температура среды: 130 °C (Media Temperature (Max): 130 °C)
• Контролируемая среда: вода с содержанием до 50% гликоля по VDI 2035 (Controlled Media: Water with max. 50 % glycol according to VDI 2035)
• Точность и стабильность регулирования: обеспечиваются конструкцией и характеристикой клапана

Области применения

Клапан ZR25MA подходит для решения задач регулирования температуры теплоносителя в системах, где требуется управляемое смешение потоков и предсказуемая гидравлика:

• централизованные системы отопления зданий
• гидравлические контуры вентиляции и кондиционирования
• объекты с различными режимами теплопотребления (по сезонам и нагрузке)
• инженерные системы, где важны стабильность регулирования и ресурс арматуры

Совместимость с приводами и монтаж

Клапан разработан для работы в составе систем с электрическими приводами. Совместимость и корректную работу в вашем проекте обеспечивает подбор привода под требуемые параметры (в первую очередь — по моменту и рабочему ходу).

В описании отмечено, что в комбинации с приводами M6061/VMM и M7061/VRM жесткая конструкция гарантирует надежную работу в течение всего жизненного цикла.

Как купить и что важно при заказе

Чтобы получить оборудование Resideo (Honeywell) с корректной документацией и сервисной поддержкой, покупать оборудование Resideo (Honeywell) нужно у официального дилера ООО «Промэлектроника» по электронной почте: sales@prom-elec.com.

Также важно отметить, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию, поэтому вы можете планировать закупки под текущие проекты и обслуживание инженерных систем.

Краткое резюме

• ZR25MA — надежный четырехходовой смесительный клапан
• DN25, Kvs 10, PN6 — подходит для типовых задач температурного регулирования
• Equal Percentage — равнопроцентная характеристика для точного управления
• Температуры до 130 °C и среда с гликолем до 50% (VDI 2035)
