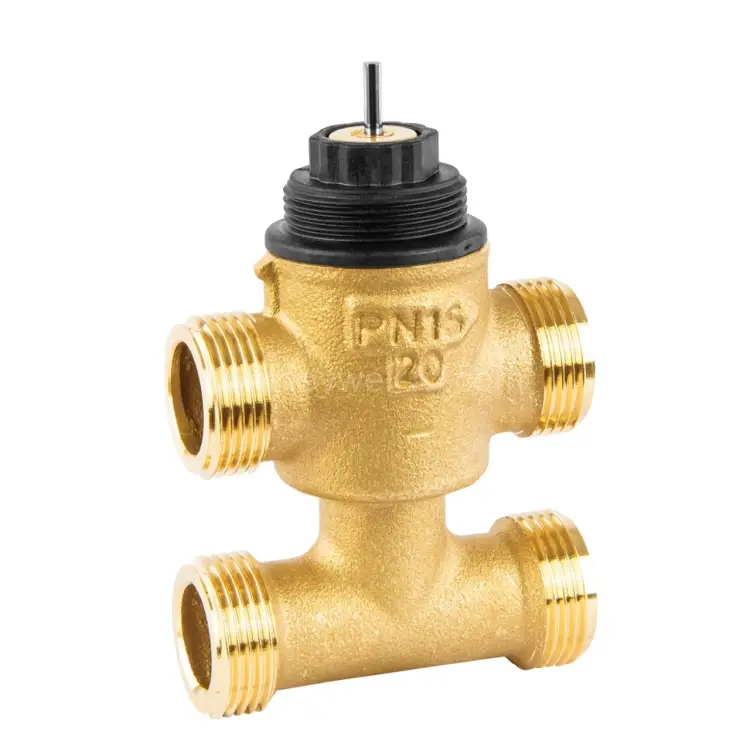

VYE15B1.0M 3-ходовой линейный клапан с байпасом, внешняя резьба, DN15, PN16, kvs 1.0, мод

VYE15B1.0M — 3-ходовой линейный клапан с байпасом для систем отопления и ГВС

VYE15B1.0M — компактный 3-ходовой линейный клапан с байпасом, предназначенный для точного управления потоком теплоносителя в системах регулирования температуры. Модель разработана для работы в условиях, где важны стабильная гидравлика, надежность и удобство монтажа при ограниченном пространстве. Этот клапан является ключевым элементом для создания эффективных и долговечных систем отопления и горячего водоснабжения.

Основные технические характеристики

• Тип клапана: 3-ходовой линейный клапан с байпасом
• Назначение: управление горячей/холодной водой в системах температурного контроля
• Размер: DN 15
• Присоединение: внешняя резьба (Connection Type: External Thread)
• Номинальное давление: PN 16 (Nominal Pressure: PN 16)
• Коэффициент Kvs: 1 (Kvs Value: 1)
• Максимальный ход: 6,5 мм (Max. Stroke: 6,5 mm)
• Дифференциальное давление для закрытия (макс.): 600 кПа (Max. Differential pressure for close-off: 600 kPa)
• Закрытие: 600 кПа (Close Off: 600 kPa)
• Тип расходной характеристики: A-AB равнопроцентная, B-AB линейная (Valve Flow Characteristic: A-AB equal percentage, B-AB linear)

Рабочие параметры по среде

• Температура среды, min: 2 °C (Media Temperature (Min): 2 °C)
• Температура среды, max: 120 °C (Media Temperature (Max): 120 °C)
• Управляемая среда: вода с максимум 50% гликоля согласно VDI 2035 (Controlled Media: Water with max. 50 % glycol according to VDI 2035)

Материалы и конструктивные решения

• Корпус клапана: латунь, устойчивый к декальцинации (Valve Body Material: Brass, Dezincification Resistant)
• Шток клапана: нержавеющая сталь (Valve Stem Material: Stainless Steel)

Преимущества VYE15B1.0M

Клапан VYE15B1.0M разработан для обеспечения стабильной работы и легкой интеграции в контуры регулирования. Наличие встроенного байпаса упрощает гидравлическую схему и позволяет точно настроить режимы работы системы в соответствии с предъявляемыми требованиями. Это делает его идеальным выбором для современных систем отопления и кондиционирования.

• Устойчивость к декальцинации: Корпус из высококачественной латуни обеспечивает повышенную стойкость к образованию накипи, продлевая срок службы клапана.
• Надежное перекрытие: Высокое закрывающее давление (600 кПа) гарантирует герметичность и предотвращает нежелательные утечки теплоносителя.
• Оптимизация гидравлики: Снижение Kvs в байпасе способствует более простой гидравлической балансировке системы, обеспечивая равномерное распределение тепловой энергии.
• Компактность и удобство монтажа: Компактные размеры клапана облегчают установку даже в условиях ограниченного пространства, что особенно важно при модернизации существующих систем.
• Долговечность и надежность: Использование прочных материалов, таких как латунь и нержавеющая сталь, гарантирует длительный срок эксплуатации и устойчивость к агрессивным средам.
• Стабильная работа и низкие утечки: Конструкция клапана обеспечивает герметичность в расчетных режимах и стабильность рабочих параметров, минимизируя потери тепловой энергии.
• Гибкость монтажа: Совместимость с различными типами фитингов позволяет легко интегрировать клапан в существующие трубопроводные системы, независимо от их конфигурации.

Сценарии применения

• Системы отопления с точным регулированием температуры теплоносителя.
• Контуры, использующие в качестве теплоносителя воду или водные растворы гликоля (в соответствии с рекомендациями VDI 2035).
• Узлы, где требуется применение 3-ходового управления потоком с линейной характеристикой по одному из направлений.
• Проекты, ориентированные на достижение оптимальной гидравлической балансировки и обеспечение стабильной работы всей системы.
• Системы кондиционирования и охлаждения, где требуется точное управление потоком холодной воды.
