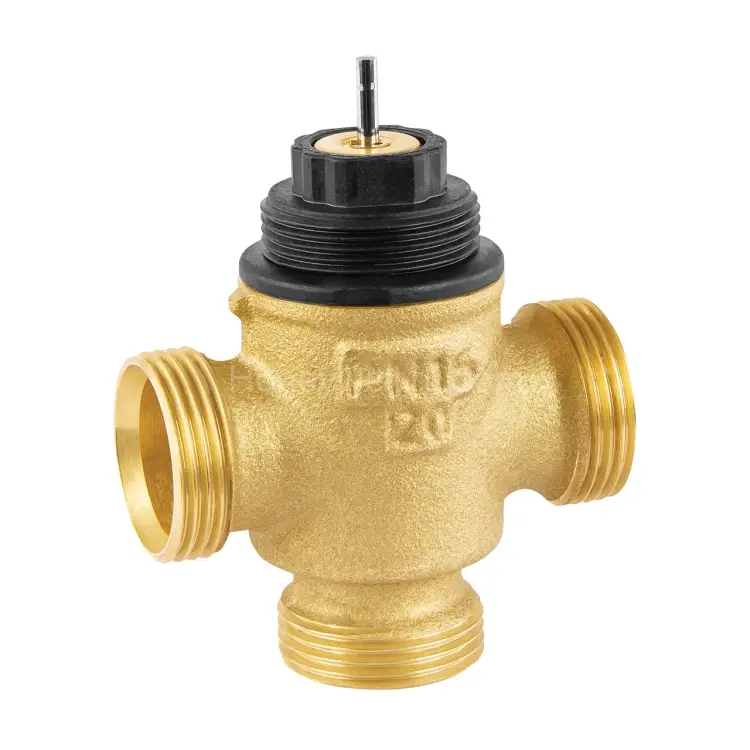

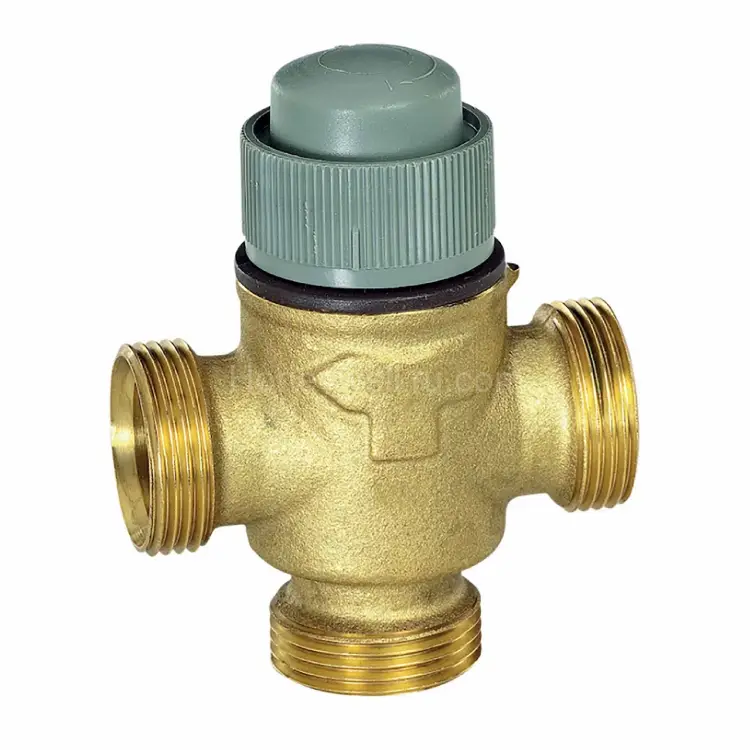

VXE15B1.0MCS 3-ходовой линейный клапан малый с наружной резьбой DN15, PN16, Kvs 1.0, поворотный/модульный, с мягким уплотнением

VXE15B1.0MCS — это компактный 3-ходовой линейный клапан, разработанный для эффективного управления потоками в системах водяного отопления и охлаждения. Он идеально подходит для использования совместно с малогабаритными электрическими линейными приводами и термоэлектрическими приводами, обеспечивая плавное и точное регулирование. Благодаря своим характеристикам, клапан находит применение в фанкойлах, а также в малых нагревателях/охладителях (reheaters/recoolers), являясь важным компонентом современных систем управления температурой.

Важно: Для обеспечения гарантии качества и подлинности, а также получения профессиональной консультации, рекомендуется приобретать оборудование Resideo (Honeywell) у официального дилера — ООО Промэлектроника. Связаться с ними можно по электронной почте: sales@prom-elec.com. Следует отметить, что продукция Resideo (Honeywell) по-прежнему поставляется в Россию в полном объёме, что гарантирует доступность необходимых компонентов для ваших проектов.

Ключевые особенности и преимущества

• Устойчивость к дезцинкованию: Корпус из жёлтой латуни обеспечивает повышенную надёжность и долговечность в различных водных системах, предотвращая коррозию.
• Не требует обслуживания: Конструкция клапана минимизирует необходимость в регулярном техническом обслуживании в процессе эксплуатации, снижая эксплуатационные расходы.
• Широкий диапазон Kvs: Наличие стандартизированных значений Kvs (пропускной способности) упрощает подбор клапана под конкретные требования системы, обеспечивая оптимальный расход.
• Разнообразие присоединений: Клапан доступен с различными типами присоединений, включая наружную резьбу, что обеспечивает гибкость при монтаже и интеграции в существующие трубопроводные системы.
• Компактные размеры: Малые габариты клапана позволяют легко устанавливать его даже в условиях ограниченного пространства, что особенно актуально для компактных систем и оборудования.
• Длинный ход штока: Обеспечивает точную характеристику регулирования и широкий диапазон управления потоком.
• Мягкое седло: Низкий уровень утечки благодаря мягкому уплотнению седла гарантирует высокую степень перекрытия и точность регулирования.
• Высокое давление отсечения: Значительное давление отсечения (close-off) обеспечивает надёжное перекрытие потока, предотвращая нежелательные утечки.

Технические характеристики VXE15B1.0MCS

• Тип клапана: 3-ходовой линейный клапан
• Размер (DN): DN 15
• Номинальное давление (PN): PN 16
• Тип присоединения: Наружная резьба (External Thread)
• Пропускная способность (Kvs): Kvs = 1.0
• Максимальный ход штока: 6,5 мм
• Характеристика потока:
  • A-AB: Равнопроцентная (equal percentage) — обеспечивает стабильное изменение расхода при изменении управляющего сигнала, что важно для точного поддержания температуры.
  • B-AB: Линейная (linear) — обеспечивает прямо пропорциональное изменение расхода от управляющего сигнала, что удобно для простых задач регулирования.
• Температура рабочей среды (мин.): 2 °C
• Температура рабочей среды (макс.): 120 °C
• Контролируемая среда: Вода с добавлением гликоля (до 50%) в соответствии с рекомендациями VDI 2035, что обеспечивает защиту от замерзания и коррозии.
• Максимальное дифференциальное давление для отсечения: 600 кПа
• Давление отсечения (Close Off): 600 кПа

Области применения

• Системы водяного охлаждения и отопления, управляемые современными электрическими или электронными контроллерами.
• Компактные системы с использованием фанкойлов для кондиционирования воздуха в помещениях.
• Узлы малых нагревателей/охладителей (reheaters/recoolers), где требуется точное управление температурой воздуха.
• Любые задачи, где необходим точный пропорциональный контроль потоков горячей или холодной воды для поддержания заданных параметров.

Преимущества для инженера-проектировщика

• Высокая точность регулирования: Линейный принцип работы и соответствующая характеристика потока обеспечивают точное поддержание заданных температурных режимов.
• Минимизация утечек: Мягкое седло клапана гарантирует плотное перекрытие потока, что снижает потери тепловой/холодильной энергии и повышает энергоэффективность системы.
• Гибкость установки: Компактные размеры и разнообразие присоединений облегчают интеграцию клапана в проекты с ограниченным пространством и в существующие инженерные системы.
• Совместимость с приводами: Клапан разработан для работы с широким спектром приводов — как электролинейными, так и термоэлектрическими, что предоставляет свободу выбора оптимального решения для автоматизации.

Рекомендации по выбору и покупке

При выборе клапана VXE15B1.0MCS и соответствующего привода, обращайте внимание на такие параметры, как DN (диаметр условного прохода), PN (номинальное давление), требуемая пропускная способность (Kvs), диапазон рабочих температур и тип присоединения к трубопроводу. Для получения гарантированно оригинальной продукции Resideo (Honeywell), полной технической документации и квалифицированной поддержки, рекомендуем обращаться к официальному партнёру — ООО Промэлектроника. Их специалисты помогут подобрать оптимальное решение для вашего проекта. Напоминаем, что поставки оборудования Resideo (Honeywell) в Россию продолжаются без ограничений.
