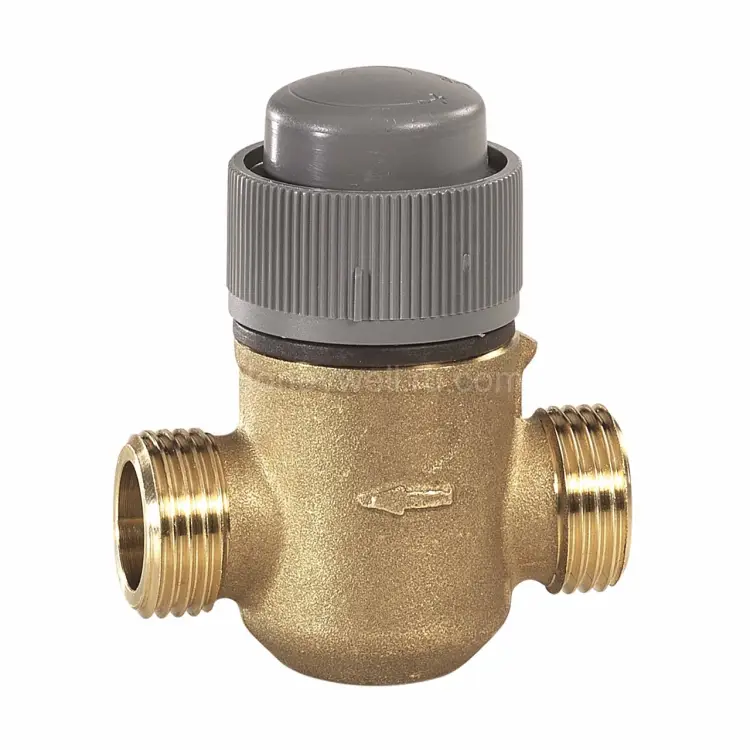

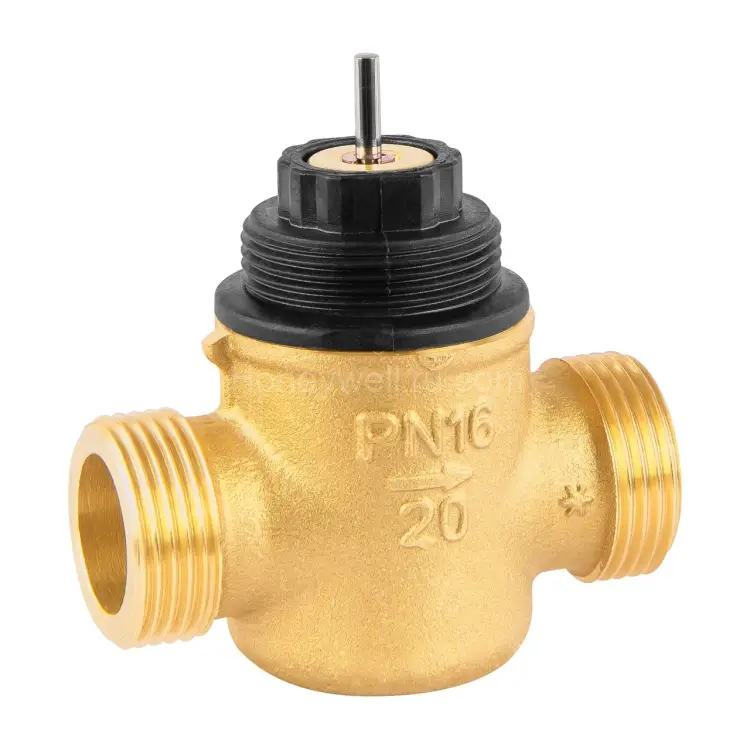

VDE20B4.0M — 2-ходовой линейный клапан, наружная резьба, DN20, PN16, Kvs 4,0, мод. VDE20B40M

Клапан VDE20B4.0M (Resideo/Honeywell) — это надежное 2-ходовое линейное решение для точного регулирования горячей и холодной воды в системах климат-контроля и отопления. Модель выполнена с внешней резьбой, подходит для комплектации узлов с компактными габаритами и предназначена для совместной работы с маломощными электрическими линейными приводами и термоэлектрическими приводами.

Компактная конструкция и стандартизированные параметры делают VDE20B4.0M удобным при проектировании и монтаже в фанкойлах, небольших подогревателях/охладителях, а также в инженерных контурах, где требуется стабильная работа арматуры в заданных тепловых режимах.

Ключевые преимущества

• Латунный корпус: материал устойчив к dezincification (обесцинкованию), рассчитан на длительную эксплуатацию.
• Мягкое седло: обеспечивает низкий уровень утечки и устойчивую работу на протяжении всего срока службы.
• Длинный ход: 6,5 мм — способствует качественному регулированию в системе.
• Характеристика потока: равномерная процентная (Equal Percentage) — поддерживает управляемость в широком диапазоне.
• Высокое давление закрытия: значение 50 кПа для надежного отсечения среды.
• Не требует обслуживания: конструкция ориентирована на бесперебойную эксплуатацию.
• Универсальность применения: 2-ходовой клапан для регулирования потока воды в соответствующих системах.

Технические характеристики (основные)

Ниже приведены параметры модели VDE20B4.0M:

• Артикул: VDE20B4.0M
• Тип соединения: внешняя резьба
• Тип клапана: 2-ходовой линейный клапан
• DN: DN 20 (DN Size — DN 20)
• Номинальное давление: PN 16
• Значение Kvs: 4,0
• Характеристика потока: равномерная процентная (Equal Percentage)
• Максимальный ход: 6,5 мм
• Давление закрытия: 50 кПа
• Макс. температура рабочей среды: 120 °C
• Мин. температура рабочей среды: 2 °C
• Управляемая среда: вода с максимум 50% гликоля согласно VDI 2035

Где применяется

Клапан VDE20B4.0M востребован в инженерных системах зданий, где требуется точное и стабильное регулирование теплоносителя. Устройство хорошо подходит для обвязки маломощных приводов и комплектации узлов с ограниченным монтажным пространством.

• системы отопления и охлаждения в составе инженерных контуров;
• фанкойлы и узлы водяного теплообмена;
• малые подогреватели/охладители;
• объекты, где важны надежное закрытие и контролируемая пропускная способность.

Важно при покупке: оригинальное оборудование Resideo (Honeywell)

Оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Приобретать арматуру и компоненты рекомендуется только у официального дилера ООО Промэлектроника (sales@prom-elec.com).

Документация

Для получения дополнительной информации и документации воспользуйтесь прилагаемыми файлами:

• Документация 1
• Документация 2
• Документация 3
• Документация 4
• Документация 5
• Документация 6
• Документация 7
• Документация 8

Вывод: VDE20B4.0M — это удачный выбор для задач регулирования водяных контуров с требованиями к надежности, контролируемой пропускной способности и стабильной работе запорной части.
