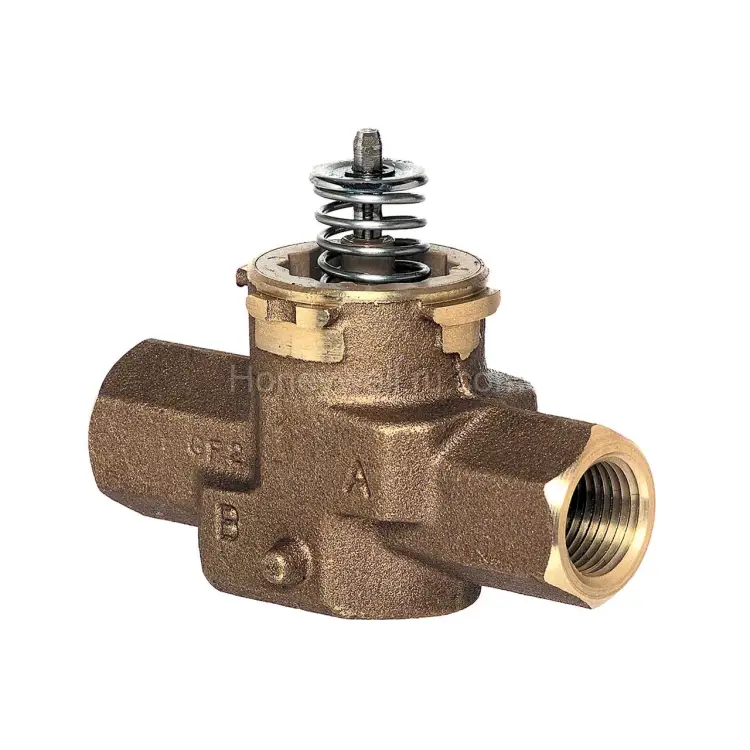

VCZBB3600 2-ходовой клапанный узел 1/2" fNPT VC, пропускная способность 1,3 Cv и эквивалент по расходу

VCZBB3600 2-ходовой клапанный узел (VC Valve Assembly) 1/2" fNPT — точное управление зонным отоплением

VCZBB3600/U — это 2-ходовой узел клапана серии VC (Valve Assembly) для систем зонированного и напольного отопления. Устройство предназначено для регулирования потока теплоносителя в контуре под конкретную зону, обеспечивая предсказуемую работу в режимах холодной, теплой и горячей воды.

Клапан рассчитан на работу с повышенными давлениями и температурами, имеет модифицированную характеристику равнопроцентного расхода, а также герметизирующие элементы из EPDM с уплотнениями по типу O-ring на поршне из Noryl. Благодаря этому обеспечивается стабильность при частичном открытии и точная динамика регулирования.

Ключевые характеристики

• Тип: 2-ходовой клапанный узел (Two-way, Straight Through)
• Условный проход и присоединение: 1/2" fNPT (Connection Type: NPT)
• Тип потока: модифицированная равнопроцентная характеристика (Modified equal percentage)
• Материал корпуса: бронза (Valve Body Material: Bronze)
• Герметизация: EPDM (Seal Material: EPDM Rubber), EPDM O-ring seals на поршне из Noryl
• Шток: нержавеющая сталь (Valve Stem Material: Stainless Steel)
• Ход штока: 0,4" (10 мм)
• Картридж (встроенный узел): предусмотрен (Valve Cartridge: Yes)
• Материал картриджа: Ryton и Noryl Plastic

Рабочие параметры

Оборудование рассчитано на эксплуатацию в широком диапазоне температур и давлений:

• Температура среды (min/max): 34 °F (1 °C) / 203 °F (95 °C)
• Температура окружающей среды (min/max): 32 °F (0 °C) / 150 °F (65 °C)
• Максимальное рабочее давление: 300 psi (2068 kPa / 20 Bar)
• Дифференциальное давление для закрытия (close-off), max: 60 psi (414 kPa / 4 bar)
• Статическое давление: 300 psi (2068 kPa / 20 Bar)
• Температура транспортировки/хранения (min): -40 °F (-40 °C)

Что входит в комплект

• Клапан (Valve)
• Ключ/инструмент для установки картриджа (Cartridge Installation Wrench)

Совместимость и применение

Узел VC Valve Assembly подходит для использования в системах с холодной, теплой и горячей водой:

• зональное управление в напольном отоплении (Underfloor Heating Zoning)
• контуры регулирования для поддержания комфортного микроклимата в отдельных помещениях
• работа в системах с требованиями к стабильности расхода и точности переключений

Соответствие и гарантия

• Сертификация: CSA Certified (Approvals and Standards)
• Гарантия: 1 Year (Warranty)

Почему выбирают VCZBB3600/U

При проектировании и монтаже систем зонированного отопления важно, чтобы клапан обеспечивал предсказуемое регулирование. В VCZBB3600 реализованы:

• корпус из бронзы и стойкие материалы уплотнений (EPDM) — для надежной работы в режимах различной температуры
• металлический шток из нержавеющей стали — для устойчивости к нагрузкам и износу
• модифицированная равнопроцентная характеристика — для более точного управления потоком
• встроенный картридж (Valve Cartridge: Yes) — для удобства сервисного обслуживания

Важно при покупке оборудования Resideo (Honeywell)

Оборудование Resideo (Honeywell) рекомендуется приобретать у официального дилера: ООО Промэлектроника (sales@prom-elec.com). Так вы получаете корректные поставки, а также помощь по подбору и совместимости компонентов для вашей системы.

Также важно отметить, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Это позволяет планировать проекты и комплектацию систем без неопределенности по доступности ключевых компонентов.

Технические данные (кратко)

• Модель: VCZBB3600
• Артикул: VCZBB3600/U
• Цвет: Bronze
• Тип соединения: NPT (1/2" fNPT)
• Valve Body Pattern: Two-way, Straight Through
• Valve Seat Material: EPDM O-ring seals on Noryl piston
• Cartridge Material: Ryton and Noryl Plastic
• Warranty: 1 Year
• Approvals and Standards: CSA Certified
• Compatible With: Use in cold, warm, and hot water applications
• Ambient Operating Temperature (Max): 150 °F, 65 °C
• Ambient Operating Temperature (Min): 32 °F, 0 °C
• Includes: Valve, Cartridge Installation Wrench
• Shipping and Storage Temperature (Min): -40 °F, -40 °C
• Media Temperature (Max): 203 °F, 95 °C
• Operating Pressure (Max): 300 psi, 2068 kPa (20 Bar)
• Valve Body Material: Bronze
• Media Temperature (Min): 34 °F, 1 °C
• Valve Flow Characteristic: Modified equal percentage
• Valve Stem Material: Stainless Steel
• Differential pressure for close-off (Max): 60 psi, 414 kPa (4 bar)
• Valve Stem Travel: 0.4 in, 10 mm
• Seal Material: EPDM Rubber
• Valve Cartridge: Yes
• Static Pressure Rating: 300 psi, 2068 kPa (20 Bar)
