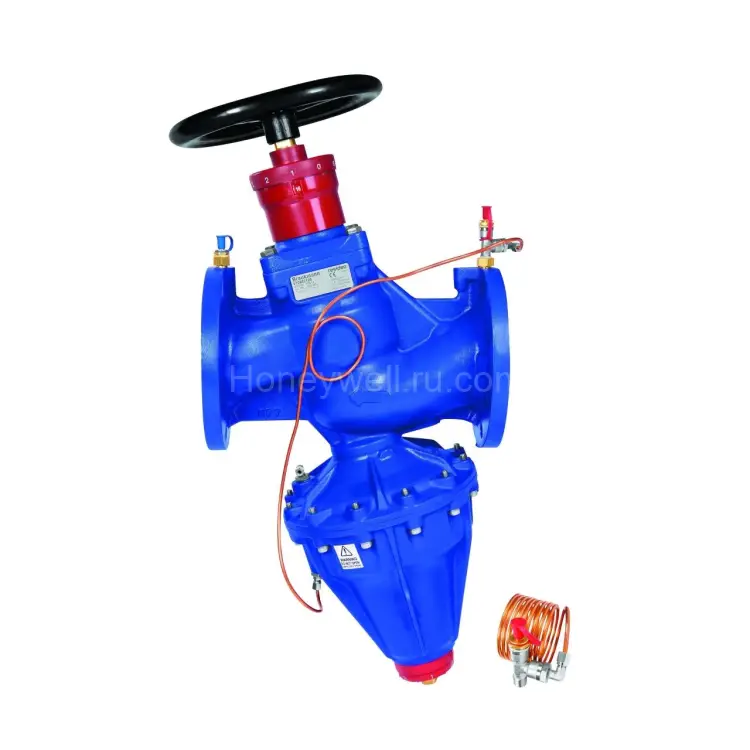

V70001065 — Комби Авто DN65, уставка перепада давления 20–100 кПа, расход 1…47,6 м³/ч

V70001065 — V7000 Kombi Auto, автоматический клапан контроля перепада давления DN65

Resideo (Honeywell) V7000 Kombi Auto — это дифференциально-давленческий (DPCV) регулирующий клапан, предназначенный для автоматического поддержания гидравлического баланса в системах отопления и охлаждения зданий. Устройство устанавливается в обратном трубопроводе и обеспечивает корректную работу контура при изменении расходов и/или давлений со стороны насосов.

В системах с переменными расходами — например, в двухтрубных системах отопления — клапан поддерживает заданный уровень перепада давления над потребителями на постоянном значении. Благодаря этому минимизируются риски недо- или перераспределения тепла/холода между ветками, повышается энергоэффективность и стабильность работы.

Для чего нужен гидравлический баланс

Гидравлический баланс — ключевое условие экономичной эксплуатации. Если система не сбалансирована, отдельные контуры или теплообменники могут получать недостаточную или избыточную подачу энергии. В результате растут затраты, ухудшается комфорт и усложняется управление режимами.

Кроме корректного подбора регулирующей арматуры (например, термостатических/зональных клапанов), требуется автоматизировать регулирование отдельных веток. В ряде стран и по требованиям норм это становится обязательным элементом проектирования и наладки.

Преимущества V7000 Kombi Auto

• Автоматическая балансировка перепада давления в системе
• Высокий потенциал энергосбережения за счет эффективного переноса энергии и снижения скорости насосов
• Снижение шумовыделения на регулирующих клапанах
• Высокий авторитет управления по отношению к регулирующим элементам
• Разделение системы на зоны с независимым давлением
• Не требуется сложных расчетов для подбора
• Нет необходимости в балансировочных методиках для ввода в эксплуатацию
• Широкий спектр применения в системах отопления/охлаждения
• Широкий диапазон уставок (presetting)
• Простая настройка и ввод в работу
• Ручное задание уставки без применения инструмента
• Удобство обслуживания (maintenance friendly)
• Функция запорного режима (shut-off)
• Различные возможности измерения для проблемных применений

Конструкция и материалы

Клапан V7000 Kombi Auto выполнен из материалов, рассчитанных на длительную эксплуатацию в инженерных системах. Корпус и крышка (bonnet) произведены из чугунного литья EN GJL250, а внутренние узлы — из коррозионно-стойких и герметизирующих материалов.

• Корпус и bonnet: чугун EN GJL250
• Пружинный корпус (spring housing): алюминий, эпоксидное покрытие внутри и снаружи
• Внутренняя отделка (inside trim): латунь CuZn40Pb2
• Уплотнение седла и O-Ring: EPDM
• Мембрана: EPDM, усиленная
• Пружина: нержавеющая сталь
• Штурвал (handwheel): углеродистая сталь
• Адаптер: латунь CuZn39Pb3

Технические характеристики (по данным модели)

• Артикул: V70001065
• Назначение: Дифференциальное регулирование перепада давления (Differential Pressure DPCV)
• Размер DN: DN65
• Диапазон уставки перепада давления: 20–100 кПа
• Макс. перепад давления (Differential Pressure Max): 400 кПа
• Рабочее давление (Operating Pressure Max): до 16 бар
• Расход (Flow Rate): от 1 до 75 м³/ч
• Поддержка измерения: Да
• Предварительная настройка (Pre-setting): Да
• Температура среды, min: -10 °C
• Температура среды, max: 120 °C
• Контролируемая среда: вода или водно-гликолевая смесь согласно VDI 2035
• Сертификация/стандарты: CE

Как клапан помогает в реальных режимах

При частичной нагрузке и изменении условий работы (расходы и/или давление насосов) система часто начинает «гулять» по перепаду давления. V7000 Kombi Auto автоматически удерживает требуемый перепад над потребителями, тем самым обеспечивая более предсказуемую работу контуров и снижая влияние насосных колебаний на теплоотдачу.

Рекомендация по покупке и поставкам

Приобретать оборудование Resideo (Honeywell) рекомендуется у официального дилера — ООО Промэлектроника (sales@prom-elec.com), чтобы обеспечить корректное оформление поставки и соответствие заявленным характеристикам.

Также отметим, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию.

Кому подойдет

• Проектировщикам и монтажным организациям систем отопления и охлаждения
• Объектам с переменными расходами и распределением по зонам
• Системам, где важны снижение энергопотребления и комфорт за счет стабильной работы контуров
• Зданиям с требованием к простоте наладки и обслуживанию
