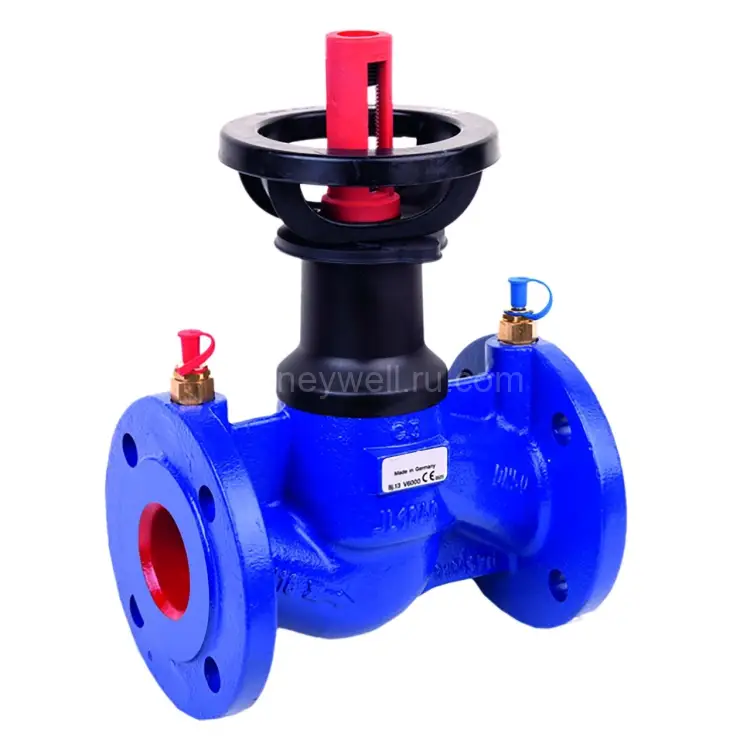

V6000D0065A — Kombi-F II, DN65, Kvs 74.4

V6000D0065A — Kombi-F II, DN65, Kvs 74.4: фланцевый регулирующе-балансировочный клапан

V6000D0065A — это фланцевый клапан серии V6000 Kombi-F-II, разработанный для профессиональной гидравлической настройки инженерных систем. Эта модель предназначена для двойного регулирования и статической балансировки (DRV) и оснащена безопасными измерительными соединениями SafeCon, которые значительно упрощают проведение измерений и ввод системы в эксплуатацию.

Ключевые преимущества V6000D0065A

• Двойное регулирующее действие и статическая балансировка DRV обеспечивают стабильную и точную работу системы, позволяя эффективно управлять потоками теплоносителя.
• SafeCon — инновационные безопасные точки измерения, которые делают диагностику и настройку системы быстрой, удобной и безопасной для персонала.
• Фланцевое присоединение — это стандартное и надежное решение для монтажа клапана на трубопроводах различного диаметра, обеспечивающее герметичность соединения.
• Преднастройка (Pre-setting) — функция, которая существенно ускоряет процесс пусконаладки, снижая количество необходимых корректировок и экономя время специалистов.
• Корпус из чугуна GG25 — прочная и долговечная конструкция, гарантирующая надежную работу клапана в условиях повышенных нагрузок и агрессивных сред.

Назначение и рабочие среды

Клапан V6000D0065A разработан для эффективной работы в системах с различными рабочими средами, что делает его универсальным решением для многих задач:

• Вода — стандартная рабочая среда для систем отопления и водоснабжения.
• Водогликолевые смеси — используются для защиты систем от замерзания, при этом клапан соответствует требованиям стандарта VDI 2035, что гарантирует его совместимость и долговечность при работе с такими смесями.

Диапазоны параметров эксплуатации

Клапан V6000D0065A обладает широкими возможностями для применения в различных условиях эксплуатации:

• Номинальный диаметр (DN): DN 65 — обеспечивает высокую пропускную способность для систем с большим расходом теплоносителя.
• Пропускная способность (Kvs): 74.4 — характеризует максимальный расход воды (м³/ч) при перепаде давления в 1 бар, что позволяет точно рассчитать гидравлические параметры системы.
• Максимальное рабочее давление: до 16 bar — клапан способен выдерживать значительные нагрузки, что обеспечивает его надежность в промышленных и коммерческих системах.
• Температура теплоносителя (мин):
  • для воды: -10 °C
  • для водогликольной смеси: -10 °C — клапан может использоваться в системах, подверженных риску замерзания.
• Температура теплоносителя (макс):
  • для воды: 120 °C — подходит для систем центрального отопления и горячего водоснабжения.
  • для водогликольной смеси: 110 °C — обеспечивает надежную работу с антифризными составами.

Конструкция и материалы

Производительная и долговечная конструкция клапана V6000D0065A обеспечивает его надежность и длительный срок службы:

• Корпус клапана: выполнен из высококачественного литого чугуна GG25, что гарантирует прочность и устойчивость к коррозии.
• Вставка (insert): изготовлена из нержавеющей стали, что повышает износостойкость и долговечность внутренних компонентов клапана.
• Исполнение патрубков: прямое (Straight) — стандартное исполнение для удобства монтажа.
• Клапанная функция: двойное регулирование и статическая балансировка (DRV) — позволяет точно настраивать и поддерживать заданный расход в системе.
• Класс присоединения: фланцевое — обеспечивает надежное и герметичное соединение с трубопроводом.
• Входной размер присоединения: 2 1/2 in — стандартный размер для интеграции в существующие системы.
• Материал пробок для испытаний давлением: латунь (Brass) — прочный и коррозионностойкий материал для обеспечения герметичности испытательных портов.
• Цвет: синий — отличительная особенность продукции Resideo.

Монтаж и комплектация

Клапан V6000D0065A разработан для удобства установки и эксплуатации:

• Место установки: Return (обратная линия) — клапан предназначен для установки на обратном трубопроводе системы.
• Тип управления: регулируемый клапан с ручным управлением — оснащен удобным маховиком для ручной регулировки.
• Включено в комплект поставки:
  • Маховик (Handwheel) — для удобного ручного управления.
  • Обтекатель (Fairing) — для эстетичного внешнего вида и защиты.
  • Пробки для испытаний давлением (Pressure test cocks) — для удобства проведения измерений и диагностики.
  • Корпус клапана (Valve housing) — основная часть изделия.

Габаритные характеристики

Точные габаритные размеры клапана V6000D0065A:

• Высота (Product Height): 500 mm
• Длина (Product Length): 304 mm
• Ширина (Product Width): 196 mm

Области применения V6000D0065A

Клапан V6000D0065A является идеальным решением для проектов, требующих точной гидравлической балансировки и настройки систем отопления и водоснабжения. Он особенно востребован там, где необходимы:

• Объекты инженерной инфраструктуры — для обеспечения оптимальной работы систем в зданиях различного назначения.
• Системы теплоподачи — для точного распределения тепла и поддержания комфортной температуры.
• Проекты с требованиями по преднастройке и последующей диагностике — благодаря функциям преднастройки и SafeCon, клапан значительно упрощает эти процессы.

Преимущества покупки V6000D0065A

• Удобный ввод в эксплуатацию благодаря функции преднастройки, которая сокращает время на настройку системы.
• Повышенная практичность благодаря системе SafeCon, обеспечивающей безопасные и точные замеры параметров системы.
• Надежные материалы и рассчитанные режимы работы — клапан рассчитан на работу при давлениях до 16 бар и температурах до 120 °C (для воды), что гарантирует его долговечность и безопасность.
