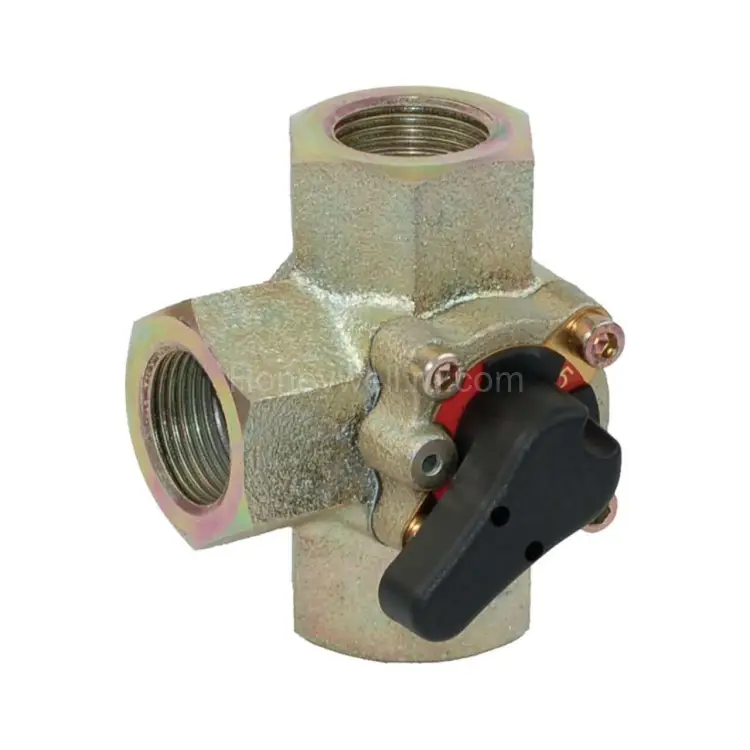

V5433G1038 Трехходовой ротационный смесительный клапан, компактное исполнение, DN 25, Kvs 10

Клапан V5433G1038 — это высокоэффективный трехходовой ротационный смесительный клапан компактного исполнения, разработанный для точного и надежного регулирования температуры теплоносителя в разнообразных инженерных системах. Он идеально подходит для применения в системах отопления, горячего/холодного водоснабжения, а также в системах, где предъявляются повышенные требования к качеству воды. Модель V5433G1038 спроектирована для работы в различных режимах эксплуатации, обеспечивая стабильный и предсказуемый контроль потока при условии правильного подбора совместно с соответствующими актуаторами, например, M6063 от Resideo (Honeywell).

Основные области применения

• Системы отопления: Обеспечивает точное поддержание заданной температуры теплоносителя, что способствует повышению энергоэффективности и комфорта.
• Системы горячего и холодного водоснабжения: Позволяет точно регулировать температуру воды, предотвращая перегрев или недостаточный нагрев.
• Системы с повышенными требованиями к качеству воды: Соответствует стандартам VDI 2035, что гарантирует минимизацию коррозии и отложений в системе.
• Работа с водогликолевыми смесями: Допустимое содержание гликоля до 50%, что расширяет область применения в системах, где требуется защита от замерзания.

Ключевые технические характеристики

• Тип клапана: Трехходовой ротационный клапан (rotary valve)
• Условный проход (DN): DN 25 – стандартный размер для многих инженерных систем.
• Коэффициент расхода (Kvs): 10 – определяет пропускную способность клапана при полном открытии.
• Номинальное давление (PN): PN 6 – клапан рассчитан на работу при давлении до 6 бар.
• Характеристика потока: Равнопроцентная (Equal Percentage) – обеспечивает линейную зависимость расхода от хода штока, что критически важно для точного регулирования.
• Угол поворота: 90° – стандартный угол поворота для ротационных клапанов, обеспечивающий полный диапазон регулирования.
• Тип соединения: Внутренняя резьба – обеспечивает простоту монтажа и надежность соединения.
• Тип уплотнения: Двойное уплотнение O-ring – гарантирует высокую герметичность и долговечность.
• Максимальная температура рабочей среды: 110 °C – позволяет использовать клапан в системах с высокой температурой теплоносителя.
• Минимальная температура рабочей среды: 2 °C – обеспечивает работоспособность клапана в широком диапазоне температур.
• Максимальное дифференциальное давление для закрытия: 100 кПа – параметр, определяющий способность клапана перекрывать поток.
• Максимальное дифференциальное давление (Delta P): 100 кПа – указывает на допустимую разницу давлений на клапане.
• Максимальный крутящий момент: 7 Нм – необходим для правильного подбора актуатора.

Преимущества использования в системах регулирования

• Компактная конструкция: Обеспечивает легкость интеграции клапана в существующие узлы регулирования и экономию пространства.
• Надежная герметизация: Двойное уплотнение O-ring минимизирует риск протечек и продлевает срок службы клапана.
• Точность регулирования: Равнопроцентная характеристика потока гарантирует стабильное и предсказуемое изменение расхода при изменении управляющего сигнала, что важно для поддержания комфортной температуры.
• Оптимизированные параметры: Клапан разработан с учетом специфики систем регулирования температуры подаваемой воды.
• Гибкость применения: Легко подбирается в комплекте с актуаторами Resideo/Honeywell, что упрощает проектирование и монтаж систем.
