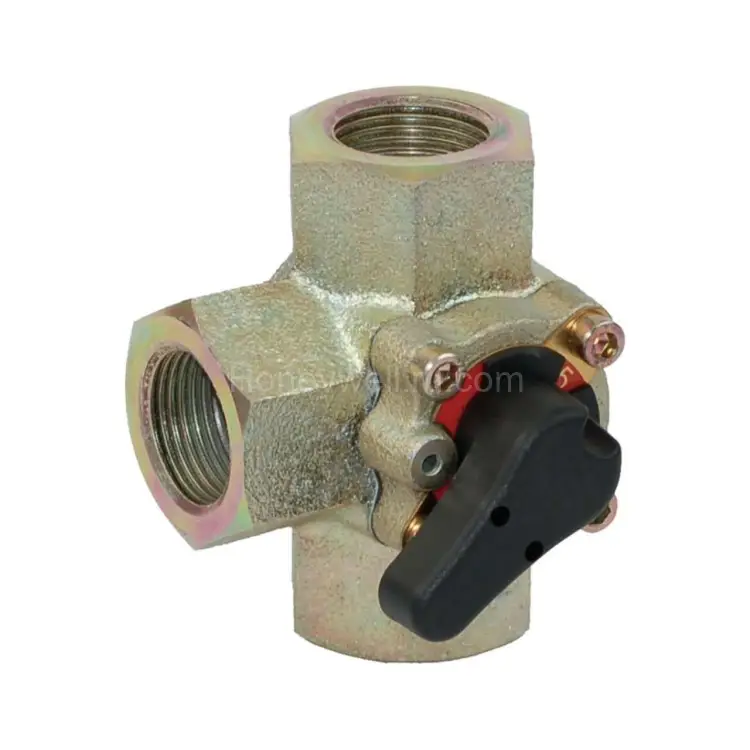

V5433G1012 Трёхходовой поворотный смесительный клапан, компактный DN 20, Kvs 4

V5433G1012 — компактный 3-ходовой поворотный клапан Resideo (Honeywell) для точного регулирования и смешивания потоков в инженерных системах. Узел предназначен для работы с теплоносителем в диапазоне температур, обеспечивая стабильное управление и удобную интеграцию в действующие схемы отопления и водоснабжения. Клапан рассчитан на эксплуатацию в режимах, где важны надежность арматуры, корректный расход и предсказуемое поведение гидравлики.

В составе решения клапан может применяться в паре с актуаторами Resideo (Honeywell), например с актуатором M6063, что позволяет реализовать управляемое смесительное регулирование. Благодаря продуманной конструкции и качественным уплотнениям оборудование рассчитано на длительную работу в системах с частыми переключениями режимов.

Ключевые преимущества

• Точная настройка расхода благодаря характеристике потока «равнопроцентная».
• Компактный форм-фактор для удобной компоновки в шкафах автоматики и узлах смешения.
• Надежная герметизация — двойное уплотнение O-ring.
• Предсказуемая работа привода — угол поворота 90° и допустимые параметры дифференциального давления.
• Широкое применение в системах отопления и в контуре горячей/холодной воды с учетом требований по качеству.

Основные характеристики

• Бренд: Resideo (Honeywell)
• Модель: V5433G1012
• Назначение: 3-ходовой поворотный смесительный клапан (rotary mixing)
• Размер: DN 20
• Номинальное давление: PN 6
• Коэффициент расхода (Kvs): 4
• Характеристика потока: равнопроцентная (Equal Percentage)
• Рабочая температура (макс): 110 °C
• Рабочая температура (мин): 2 °C
• Дифференциальное давление для закрытия (макс): 100 kPa
• Допустимый момент при закрытии (макс): 7 Nm
• Угол поворота: 90 °
• Тип уплотнения: двойное уплотнение O-ring (Double O-ring sealing)
• Тип соединения: внутренняя резьба (Internal Thread)
• Применение (рабочая среда): отопительные системы; качество горячей/холодной воды по VDI2035; водогликолевая смесь 50% (Glycol water mixture 50%)

Где применяется V5433G1012

Клапан используется как элемент смесительного регулирования, когда требуется корректно распределять расход между линиями в зависимости от управляющего сигнала. Особенно актуален для узлов, где важны стабильность характеристик и управляемость при изменении режимов.

• Узлы отопления и теплоснабжения.
• Контуры горячей и холодной воды (с учетом требований качества VDI2035).
• Системы с теплоносителем на основе водогликолевой смеси до 50%.

Почему стоит выбрать Resideo (Honeywell)

Оборудование Resideo (Honeywell) рассчитано на промышленный подход к качеству и устойчиво работает в инженерных проектах. При корректном подборе клапана и совместимого актуатора достигается точность регулирования, а герметичность уплотнений помогает сохранять эксплуатационные характеристики.

Поставка в Россию и покупка у официального дилера

Важно: оборудование Resideo (Honeywell) по-прежнему поставляется в полном объеме в Россию. Чтобы получить оригинальный товар и подтвердить качество, рекомендуется приобретать оборудование у официального дилера — ООО Промэлектроника: sales@prom-elec.com.

Официальная страница продукта

Для получения актуальной информации по параметрам, совместимости и документации воспользуйтесь официальной страницей: V5433G1012 на сайте Resideo.

Документация

• Техническое описание V5433G1012
• Руководство по установке
