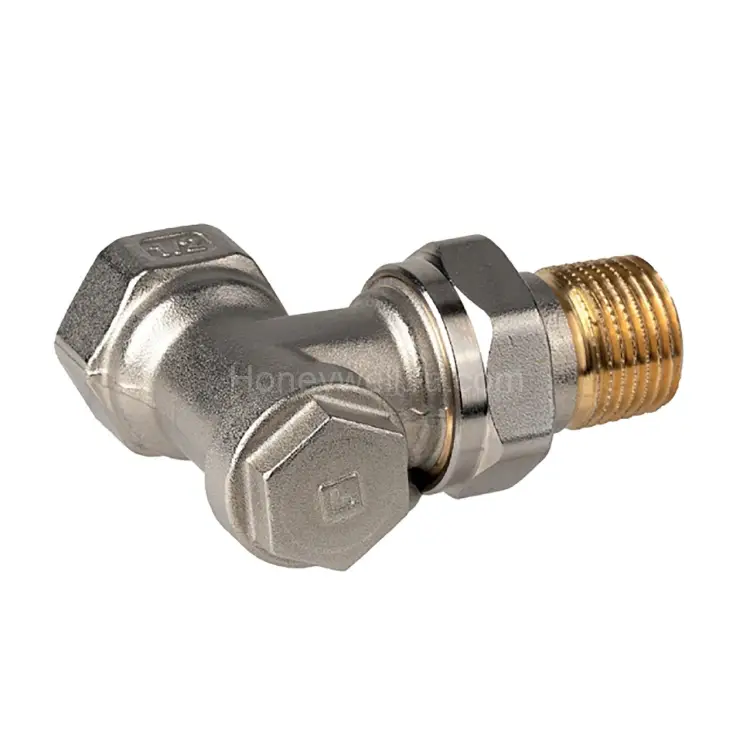

V2420E0020 Verafix-E дренируемый запорный угловой клапан с предварительной настройкой, 3/4" присоединительные патрубки

V2420E0020 Verafix-E — дренируемый запорный/регулирующий угловой термостатический клапан радиатора с предварительной настройкой

Resideo (Honeywell) V2420E0020 Verafix-E — это запорный lockshield-клапан радиатора с возможностью предварительной настройки (pre-setting) и функцией дренирования/заполнения при работе системы. Устройство предназначено для создания устойчивого гидравлического режима и удобного обслуживания радиаторов при эксплуатации.

Клапан рассчитан на подключение к магистрали обратной линии и используется для отключения и регулирования конкретного отопительного прибора (радиатора/теплообменника) в системах водяного отопления.

Где применяется

V2420E0020 применяют:

• в типовых двухтрубных системах отопления;
• в специальных задачах в однотрубных системах отопления (с учетом особенностей проекта).

Ключевые преимущества

• Предварительная настройка, отключение и дренирование/заполнение — все в одном клапане;
• Предустановка по ограничению хода (stroke limitation), чтобы быстро задать требуемые параметры;
• Опциональное направление потока: рабочие характеристики действуют в обоих направлениях;
• Герметизация поршня внешним O-ring (контур уплотнения выполнен с применением уплотнительного кольца снаружи);
• Габариты корпуса по DIN 3842 — удобная совместимость при монтаже;
• Подходит для подключения труб DN10–DN20
• Материалы рассчитаны на надежную работу в отопительных контурах: корпус/втулка/гайка/вставка/элемент запирания и крышка для аварийного (fail-safe) уплотнения выполнены из латуни, вторичное уплотнение — из PTFE, уплотнения поршня и радиаторных патрубков — из EPDM 70.

Технические характеристики (по данным модели)

• Артикул: V2420E0020
• Монтажное положение: обратная линия (Return)
• Тип подключения: внутренняя резьба (Internal Thread)
• Размер присоединения: 3/4 in
• Условный диаметр: DN20
• Kvs: 1,8
• Угол/исполнение корпуса: Angle to DIN
• Запорная функция: Да
• Дренирование или заполнение: Да (поддерживается совместно с дренажным адаптером)
• Поддержка измерения: Нет
• Предварительная настройка: Да
• Применение/среда: для водоосновных систем отопления
• Управляемая среда: вода или водо-гликолевая смесь по VDI 2035
• Температура среды (мин): 2 °C
• Температура среды (макс): 130 °C
• Материал корпуса клапана: никелированная латунь (Nickel-plated Brass)
• Габариты: высота 27 мм, длина 66 мм

Поддержка обслуживания: как работает дренирование

Для дренирования или заполнения радиатора при работающей системе предусмотрена совместимость с дренажным адаптером (подбирается из аксессуаров). Обратите внимание: установка в подающую линию возможна, однако функция дренирования
