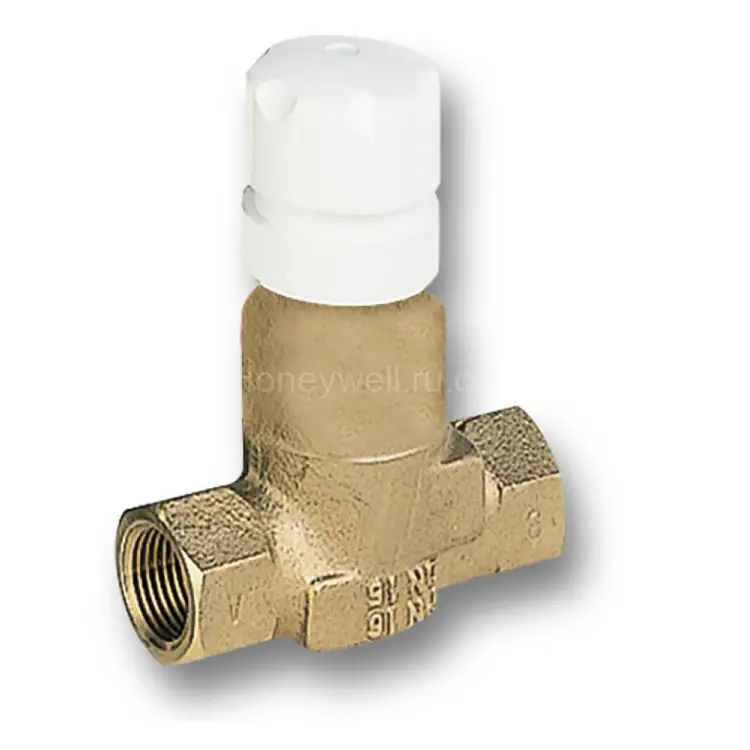

V136-15B — DN15, присоединение G 1/2, Kvs 1

Описание V136-15B — линейный двухходовой регулирующий клапан Resideo (Honeywell)

V136-15B (артикул V136-15B) — это двухходовой линейный клапан для систем водяного отопления и технологического контроля горячей воды. Клапан предназначен для точного управления потоком в контуре нагрева и может применяться в схемах горячего водоснабжения, включая управление температурой при загрузке бойлера (DHW cylinder loading).

Оборудование серии V136 Small Linear обычно используется совместно с термостатами T100R или T100RS для задач управления температурой и поддержания заданных параметров в системах отопления.

Ключевые преимущества

• Высокая устойчивость к перепадам давления — стабильная работа клапана в условиях переменных режимов.
• Корпус из красной бронзы — повышенная надежность и стойкость к рабочей среде.
• Уплотнение штока можно заменить под давлением системы — удобство обслуживания без полного демонтажа.
• Линейная расходная характеристика — предсказуемая зависимость расхода от положения штока.

Технические характеристики

• Тип клапана: 2-Way linear valve (двухходовой линейный)
• Условный диаметр: DN 15
• Номинальное давление: PN 16
• Тип соединения: внутреняя резьба (Internal Thread)
• Размер присоединения: G 1/2 in
• Материал корпуса: красная бронза (Red Bronze)
• Расход (Kvs): 1
• Ход (макс.): 4 мм
• Характеристика: Linear (линейная)
• Положение/логика работы штока: NO — клапан открывается при втягивании штока (NO — нормально открытый принцип по логике действия)
• Температура рабочей среды (мин.): -10 °C
• Температура рабочей среды (макс.): 120 °C
• Рабочее давление (макс.): 16 бар
• Управляемая среда: вода и водно-гликолевая смесь согласно VDI 2035

Области применения

V136-15B подходит для систем, где требуется управление потоком горячей воды и поддержание температурного режима с помощью термостатического контроля. Типовые сценарии применения:

• Регулирование горячей воды в системах отопления.
• Управление температурой в узлах загрузки бойлера ГВС (DHW cylinder loading).
• Контроль циркуляции с использованием водных и водно-гликолевых теплоносителей (по VDI 2035).
• Работа в связке с термостатами T100R / T100RS для задач регулирования по температуре.

На что обратить внимание при выборе

• Присоединение и размер: DN 15 и резьба G 1/2 должны соответствовать проектной обвязке.
• Параметры по среде: учитывайте температурный диапазон от -10 °C до 120 °C.
• Рабочее давление: устройство рассчитано на максимальное значение до 16 бар (PN 16).
• Расход/кvs: показатель Kvs=1 помогает подобрать клапан под гидравлический режим.
• Характеристика: линейная — для предсказуемого изменения расхода по положению штока.
