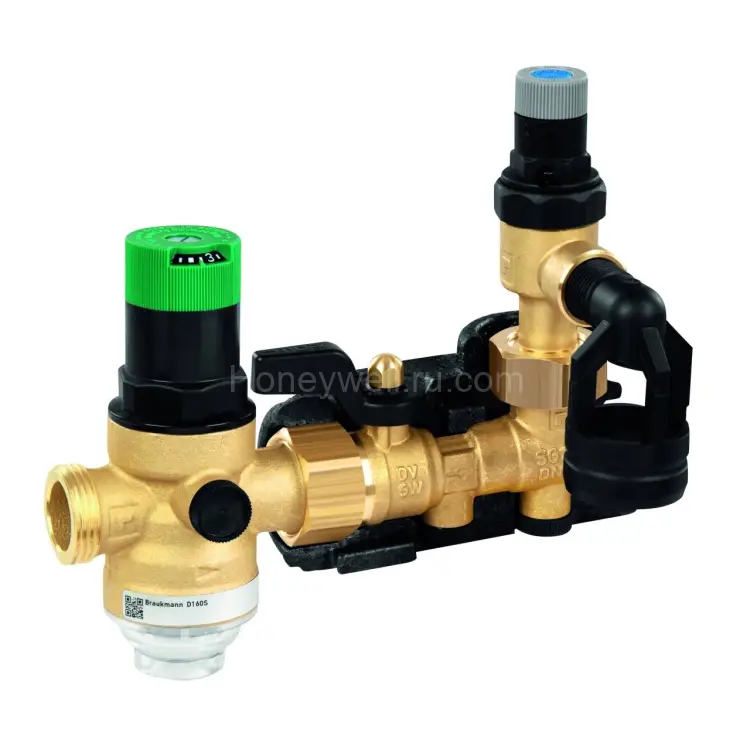

SG150D-3/4EB — без фитингов, настройка давления 8 бар, 20 мм

SG150D-3/4EB: группа безопасности с редукционным клапаном и сменной вставкой

Группа безопасности SG150D-3/4EB предназначена для защиты водонагревателей и напорных емкостей с питьевой водой. Устройство объединяет в одном компактном корпусе несколько функций: защиту от избыточного давления, предотвращение обратного потока, наличие точки для проверки и редукционный клапан для стабилизации подаваемого давления на требуемом уровне.

Решения Resideo (Honeywell) из серии SG150D рассчитаны на работу в системах горячего водоснабжения с применением требований нормативов к безопасности и эксплуатации. Оборудование защищает подсоединенный бойлер/теплообменник (цилиндр, сосуд под давлением и т.д.) за счет автоматического открытия предохранительного клапана при превышении давления.

Ключевое назначение

• Защита напорного водонагревателя от избыточного давления по применимым требованиям эксплуатации
• Контроль и стабилизация давления на входе в системе водоснабжения
• Предотвращение обратного давления и обратного потока, включая обратное сифонное всасывание
• Упрощенное обслуживание за счет сменной вставки предохранительного клапана

Почему SG150D-3/4EB выбирают инженеры

Модель SG150D-3/4EB относится к компактным группам безопасности, которые включают все необходимые защитные элементы в одном устройстве. На практике это снижает количество разрозненных компонентов и упрощает монтаж в узле подключения водонагревателя.

Преимущества и особенности

• Испытано по DIN EN 1488
• Соответствие по уровню шума: полное одобрение для защиты по классу 1
• Соответствие требованиям UBA по питьевой воде
• Редукционный клапан с балансировкой входного давления: колебания давления на входе не влияют на выходное давление
• С теплоизоляционной оболочкой
• Сменная вставка: сервис и обслуживание упрощены
• Простое удаление/вентирование (easy venting)
• Стандартизованное разрядное соединение
• Подходит для бойлеров до 200 л

Технические характеристики

• Артикул: SG150D-3/4EB
• Класс/назначение: группа безопасности с предохранительным клапаном и редукцией
• Управляемая среда: Питьевая вода
• Температура среды (макс.): 40 °C
• Размер DN: 20 мм
• Монтаж: Горизонтальный/вертикальный
• Входное давление (мин.): 1.5 бар
• Входное давление (макс.): 16 бар
• Выходное давление (мин.): 1.5 бар
• Выходное давление (макс.): 6 бар
• Падение давления (мин.): 1.5 бар
• Материал корпуса: Латунь, синтетика
• Материал крышки (bonnet): Синтетика
• Шкала уставки/настройки: Да
• Сертификация/одобрения: DVGW

Важные требования к установке и эксплуатации

Для корректной работы группы безопасности необходимо обеспечить правильное подключение узла к системе холодного/подающего трубопровода и выполнять монтаж в соответствии с проектной документацией и требованиями к водоподготовке. При подборе оборудования учитывайте рабочие диапазоны давления и особенности подключения, включая требования к разрядному соединению.

Настройка уставки и расчет давления

Модель предусматривает работу с заданной уставкой (set point) и контролем давления в системе. Колебания давления на входе компенсируются конструкцией редукционного клапана с балансировкой, помогая удерживать нужный уровень выходного давления.

Сервис и обслуживание

Сменная вставка предохранительного клапана делает регламентные работы более удобными: при необходимости обслуживания узла вы снижаете время простоя и упрощаете восстановление штатной работоспособности.
