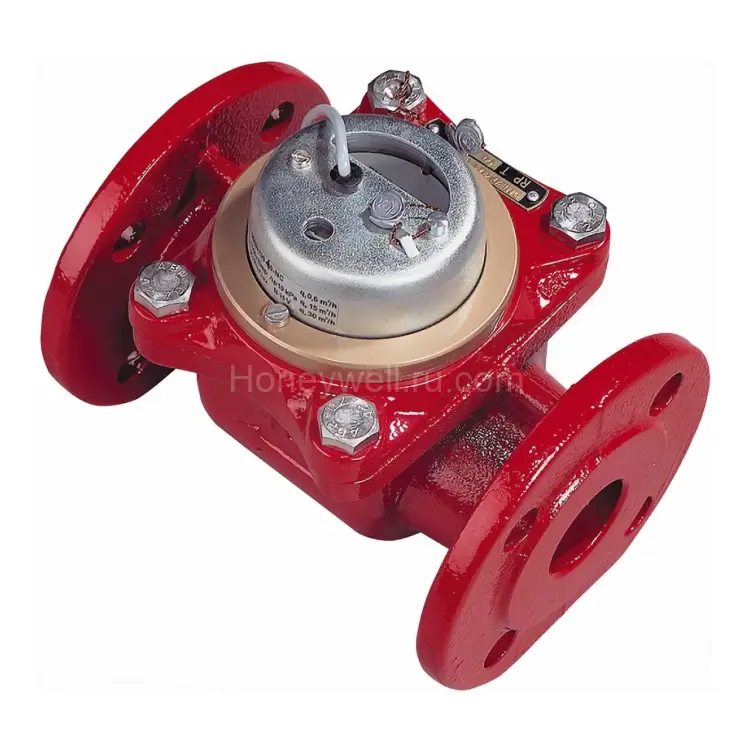

Серия EW3701AP9100 расходомеры Вольтманн

Обзор продукта: EW3701AP9100 (серия Woltman)

Счетчики-расходомеры с крыльчаткой Woltman Resideo (Honeywell) серии EW3701AP9100 предназначены для измерения объема теплоносителя в инженерных системах отопления и охлаждения — циркуляционных системах с жидкими средами. Оборудование применяется там, где требуется надежный учет объема теплоносителя для дальнейшего расчета тепловой энергии или интеграции в систему диспетчеризации/сбора данных.

Модель использует механический роликовый счетный механизм с фиксированным импульсным выходом. Благодаря этому прибор удобно подключается к энергокалькуляторам (например, к серии EW500) и/или к системам дистанционного съема показаний. Также возможна интеграция в M-Bus сеть при использовании конвертера импульса в M-Bus (например, EW535M0056).

Ключевые преимущества

• Монтаж горизонтально и вертикально — гибкость установки в различных схемах трубопроводов.
• Импульсный выход по умолчанию — готовое решение для связи с энергокалькулятором или системой учета.
• Низкое гидравлическое сопротивление — минимальные потери давления в системе.
• Прочный корпус и рассчитанность на длительную эксплуатацию — для стабильной точности.
• Класс защиты IP66 — устойчивость к условиям эксплуатации, включая наружные/сложные помещения.

Назначение и измеряемая среда

Прибор контролирует теплоноситель:

• Отопительную или
• Холодильную воду

Температура контролируемой среды может находиться в диапазоне:

• от 0,1 °C до 130 °C

Рабочие параметры по среде:

• Максимальное рабочее давление: до 16 mbar
• Температура окружающей среды: от 5 °C до 55 °C
• Относительная влажность (без конденсации): от 5 % до 95 %
• Климатический класс/условия: Environment Class E1

Технические характеристики

Важные параметры модели EW3701AP9100:

• Диаметр условный (Nominal Diameter): 250 мм
• Измерительный процесс: Woltmann wheel
• Интерфейс: фиксированный (Fixed)
• Номинальная длина изделия: 450 мм
• Стартовый расход (Starting Flow Rate): 0,25 м³/ч
• Минимальный расход (Flow Rate Min): 400 л/с
• Класс точности/пригодность по стандарту: MID (Class 3)

Импульсный выход и подключение

Счетчик формирует импульсы для передачи данных на приборы учета/вычислители. Значение импульса и мощность подключения:

• Pulse Value: 100 литров или 1000 литров
• Подключаемая мощность импульсного выхода: максимум 10 W

Как это работает в системе:

• При совместной работе с энергокалькулятором EW500 прибор выступает как датчик расхода, передавая данные для расчета объема и энергетических показателей.
• При использовании конвертера импульса в M-Bus (например, EW535M0056) прибор может быть подключен к M-Bus сети для автоматизированного дистанционного учета.

Комплект поставки

В составе поставки обычно предусмотрено:

• Регистр с роликовым счетчиком и герконовым переключателем (reed switch)
• Выход (Outlet)
• Крышка регистра (Register cover)
• Стрелка направления потока и обозначение размера DN
• Корпус (Housing)
• Верхняя крышка (Top cover)
• Шильдик/паспортная табличка (Type plate)
• Серийный номер
• Импульсный кабель длиной 1,5 м
• Входной патрубок (Inlet)

Куда устанавливать: положение монтажа

Модель подходит для установки:

• в горизонтальном положении
• в вертикальном положении

Правильный выбор и эксплуатация

При выборе счетчика важно учитывать параметры трубопровода и требования к системе учета: тип среды (отопительная/холодильная вода), диапазоны температур, условия окружающей среды, а также требования к формату передачи данных (фиксированный импульсный выход, интеграция в M-Bus).

Важно про дилеров и поставки в РФ

Оборудование Resideo (Honeywell) рекомендуется приобретать у официального дилера — ООО Промэлектроника (sales@prom-elec.com), чтобы обеспечить корректное оформление поставок и сопровождение по продукции. Также отметим, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию.
