S10010-SW2 Пружинно-возвратный привод заслонки 10 Нм, 0/2–10 В, 3-позиционный, питание 24 В, 2 шт.

Обзор изделия

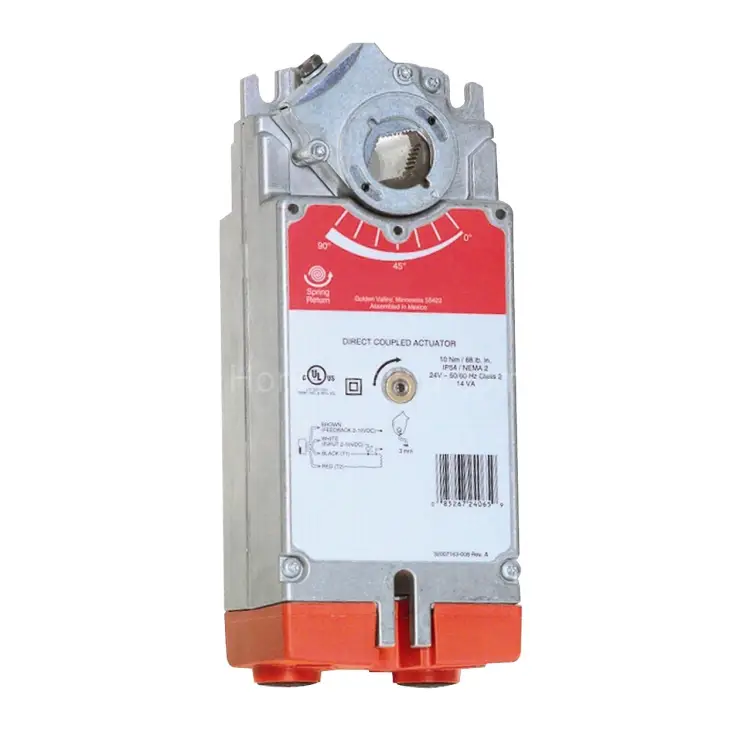

S10010-SW2 — это высококачественный пружинно-возвратный привод заслонки (damper actuator), разработанный компанией Resideo (ранее Honeywell). Он оснащен самоцентрирующимся адаптером вала, что обеспечивает надежное и точное управление четвертьоборотными воздушными заслонками. Этот привод идеально подходит для использования в системах безопасности, где требуется режим spring return fail-safe. Этот режим гарантирует возврат заслонки в заданное безопасное положение при возникновении аварийных ситуаций, таких как защита от обмерзания, что критически важно для поддержания работоспособности и безопасности инженерных систем.

Ключевые особенности и преимущества

• Непосредственное соединение привода с адаптером вала: Обеспечивает надежную кинематику и точное управление положением заслонки, минимизируя люфты и повышая общую эффективность системы.
• Выбор направления вращения: Возможность поворота привода на 180° вокруг вертикальной оси позволяет легко настраивать направление вращения, что значительно упрощает монтаж и снижает трудозатраты.
• Комплектность поставки: Привод поставляется с полным комплектом монтажных деталей, что обеспечивает простоту и удобство ввода в эксплуатацию без необходимости поиска дополнительных комплектующих.
• Autoadapt (автонастройка) по DIP-переключателю: Инновационная функция, которая использует полный диапазон входного управляющего сигнала для точной настройки требуемого угла поворота. Это помогает получить корректную адресацию положения заслонки и оптимизировать работу системы.
• Съемный клеммный бокс: Удобный съемный клеммный бокс с интерфейсом M16×1,5, не требующий кабельного ввода (кабельная проводка без сальника), упрощает подключение и обслуживание.
• Ручное управление и фиксация: Привод может быть зафиксирован в определенном положении и допускает ручное механическое закручивание. Эта функция крайне полезна при проведении обслуживания, пусконаладочных работ или в экстренных ситуациях.

Технические характеристики

• Артикул: S10010-SW2
• Тип привода: Spring return (пружинно-возвратный), Direct-coupled actuator
• Крутящий момент: 10 Nm (также упоминается диапазон 10/20 Nm)
• Управляющий сигнал: 0/2–10 V
• Количество точек управления: 3 pts (3-позиционный)
• Питание: 24 Vac/dc (переменный или постоянный ток)
• Потребляемая мощность: 8 VA (в режиме удержания), 30 VA (в режиме работы)
• Монтажные решения для вала: Круглые валы диаметром 10..27 мм; Квадратные валы размером 13..19 мм
• Рабочая температура окружающей среды: от -40 °C до +60 °C
• Цвет корпуса: Серый, Красный, Белый (Gray, Red, White)

Области применения

Привод S10010-SW2 разработан для управления четвертьоборотными заслонками в различных инженерных системах, где функция fail-safe по принципу spring return является критически важной. Типичные сценарии использования включают:

• Системы вентиляции и кондиционирования воздуха (HVAC): Для обеспечения безопасности и энергоэффективности.
• Защита от замерзания (Frost Protection): Автоматическое открытие заслонок для предотвращения замерзания в системах отопления и водоснабжения.
• Системы пожарной безопасности: В качестве компонента для управления дымоудалением или огнезащитными клапанами.
• Промышленные процессы: Где требуется надежный возврат заслонки в безопасное положение при сбоях в электропитании или управляющем сигнале.

Преимущества для проектирования и эксплуатации

• Гибкость настройки: Функция Autoadapt и возможность выбора направления вращения обеспечивают высокую степень адаптации привода к конкретным требованиям проекта.
• Надежность и долговечность: Широкий диапазон рабочих температур (от -40 °C до +60 °C) гарантирует стабильную работу оборудования в самых суровых условиях эксплуатации.
• Удобство обслуживания: Возможность ручной фиксации и закручивания упрощает проведение профилактических и ремонтных работ.
• Совместимость: Различные варианты...
