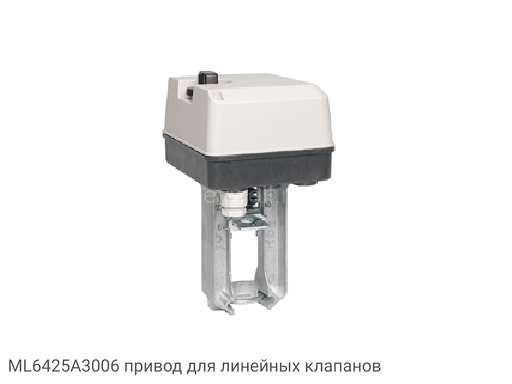

ML6425A3006 привод для линейных клапанов

Honeywell ML6425A3006 — электрический линейный привод для управления регулирующими клапанами в системах отопления, вентиляции, кондиционирования и теплоснабжения. Модель относится к серии ML6425 и предназначена для трёхпозиционного / floating-регулирования, когда контроллер подаёт команды на открытие или закрытие клапана без аналогового сигнала 0–10 В.

Привод используется там, где требуется надёжное позиционирование штока клапана, стабильная работа регулирующего узла и безопасное поведение системы при отключении питания. Важная особенность ML6425A3006 — пружинный возврат прямого действия: при пропадании питания привод переводит шток в заданное безопасное положение. Это особенно важно для тепловых пунктов, контуров нагрева, вентиляционных установок и инженерных систем, где отказ питания не должен приводить к неконтролируемому положению клапана.

Назначение Honeywell ML6425A3006

ML6425A3006 применяется для автоматического управления положением штока регулирующего клапана. Он преобразует электрический сигнал от контроллера в линейное перемещение, за счёт чего клапан изменяет расход теплоносителя или другой рабочей среды в контуре.

Привод подходит для задач, где необходимо регулировать температуру, расход или тепловую мощность через двухходовые и трёхходовые клапаны. Его устанавливают в составе узлов управления теплообменниками, калориферами, смесительными контурами, системами отопления и вентиляции.

Где применяется

Honeywell ML6425A3006 востребован в инженерных системах коммерческих, промышленных и административных объектов:

• индивидуальные и центральные тепловые пункты;
• системы отопления зданий;
• приточные и приточно-вытяжные вентиляционные установки;
• контуры нагрева воздуха в HVAC-системах;
• теплообменные узлы ГВС и отопления;
• автоматизированные системы диспетчеризации зданий;
• модернизация регулирующих клапанов Honeywell / Resideo.

Модель рассчитана не на ручное перекрытие, а на работу в автоматической системе регулирования. Поэтому при подборе важно учитывать тип клапана, ход штока, управляющий сигнал, напряжение питания и требуемое безопасное положение при отключении электропитания.

Принцип работы

Привод получает управляющий сигнал от контроллера: команда на открытие или закрытие подаётся через соответствующие клеммы. Внутри привода установлен синхронный электродвигатель, который через редуктор преобразует вращение в линейное перемещение штока. Шток привода соединяется со штоком клапана, поэтому при движении привода изменяется положение регулирующего органа клапана.

Для защиты клапана и самого привода предусмотрено ограничение усилия. Когда достигается заданное конечное положение или необходимое усилие на штоке, встроенные микропереключатели отключают привод. Это снижает риск механической перегрузки и повышает стабильность работы узла.

При пропадании питания срабатывает пружинный возврат. Для модели ML6425A3006 предусмотрено прямое направление возврата: шток привода выдвигается. В реальной системе это может соответствовать закрытию или открытию клапана — зависит от конструкции конкретного двухходового или трёхходового клапана. Поэтому при замене важно проверять не только артикул привода, но и тип клапана, схему включения и требуемую аварийную позицию.

Технические особенности модели

• тип устройства: электрический линейный привод;
• серия: Honeywell / Resideo ML6425;
• модель: ML6425A3006;
• управление: трёхпозиционное / floating;
• питание: 24 В AC, 50/60 Гц;
• ход штока: 20 мм;
• усилие закрытия: не менее 600 Н;
• время хода: около 1,8 мин при 50 Гц;
• пружинный возврат: есть;
• направление пружинного возврата: шток выдвигается;
• время пружинного возврата: около 12 секунд;
• степень защиты: IP54;
• класс изоляции: Class II по DIN EN 60730;
• рабочая температура окружающей среды: от -10 до +50 °C;
• масса исполнения с пружинным возвратом: около 2,4 кг;
• подключение кабеля: ввод M20x1.5 и дополнительные выбивные отверстия M16x1.5 / M20x1.5;
• корпус выполнен из материалов, рассчитанных на эксплуатацию в инженерных системах здания;
• обслуживание в штатных условиях не требуется.

Преимущества Honeywell ML6425A3006

Главное преимущество модели — сочетание точного трёхпозиционного управления и функции безопасного возврата. Привод подходит для систем, где важно не только регулировать поток теплоносителя, но и заранее определить поведение клапана при аварийном отключении питания.

К сильным сторонам ML6425A3006 относятся:

• надёжная работа с регулирующими клапанами Honeywell / Resideo;
• пружинный возврат для аварийного положения клапана;
• усилие 600 Н для уверенного перемещения штока;
• ход 20 мм для совместимых линейных клапанов;
• простая установка без отдельной рычажной передачи;
• встроенное ограничение усилия;
• низкое энергопотребление для привода такого класса;
• устойчивость к условиям эксплуатации в HVAC-системах;
• возможность применения в автоматизированных системах управления зданием.

Совместимость и подбор

ML6425A3006 подбирают не только по напряжению питания. Обязательно нужно проверить совместимость с клапаном: серию, ход штока, диаметр, рабочую среду, температуру, давление, направление действия и требуемое аварийное положение. Для модели заявлена совместимость с рядом стандартных линейных клапанов Honeywell / Resideo, включая серии, применяемые в системах отопления, вентиляции и кондиционирования.

При замене старого привода важно сверить маркировку на корпусе, паспорт клапана и электрическую схему подключения. Нельзя автоматически заменять ML6425A3006 на привод с обратным пружинным возвратом или на модель 230 В — это может привести к неправильной аварийной позиции клапана или ошибке подключения.

Если требуется аналог или замена, специалисты ПРОМЭЛЕКТРОНИКА помогут подобрать привод по артикулу, фотографии шильдика, модели клапана или параметрам системы.

Примеры использования

1. Тепловой пункт здания
   Привод устанавливается на регулирующий клапан теплообменника и управляет подачей теплоносителя в зависимости от температуры в контуре отопления.
2. Приточная вентиляционная установка
   ML6425A3006 регулирует расход теплоносителя через калорифер, поддерживая заданную температуру приточного воздуха.
3. Смесительный узел отопления
   Привод управляет трёхходовым клапаном, изменяя пропорцию смешения потоков и обеспечивая стабильную температуру подачи.
4. Модернизация автоматики здания
   Модель применяется при замене старого привода в системе BMS, когда необходимо сохранить трёхпозиционное управление и функцию возврата в безопасное положение.

Заказать Honeywell ML6425A3006 в ПРОМЭЛЕКТРОНИКА можно для ремонта, модернизации или комплектации инженерных систем. Мы поможем проверить совместимость с клапаном, подобрать замену по артикулу и уточнить параметры поставки для вашего объекта.
