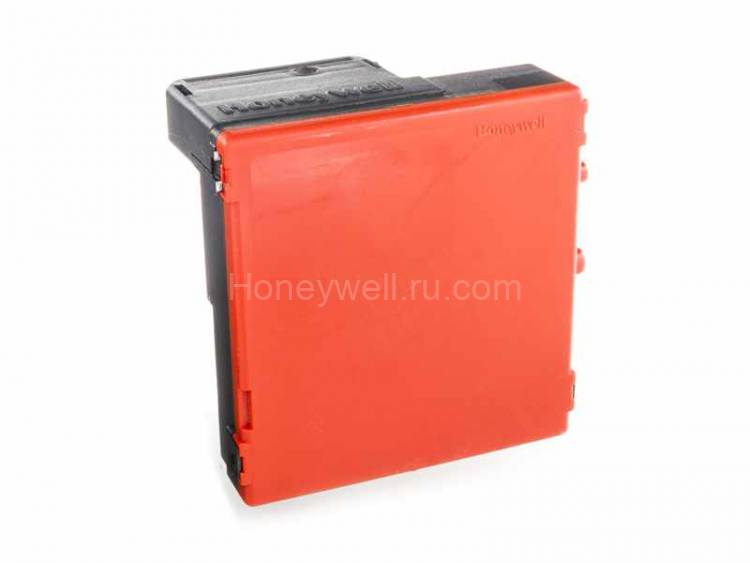

Honeywell S4565A 2019

Honeywell (Resideo) S4565A2019 – это контроллер розжига, созданный для автоматизации процессов зажигания, контроля пламени и безопасной работы газовых котлов бытовых систем отопления. Данный блок управления горением S4565A2019 идеально подходит для использования в комбинированных котлах, калориферах и водонагревателях, где требуется стабильный розжиг, защита и высокая надёжность в условиях современных нагрузок. Компания Промэлектроника, являясь официальным дилером Honeywell (Resideo), предлагает приобрести оригинальный Менеджер горения Honeywell S4565A2019 (он же Resideo S4565A2019) с полным сопровождением и профессиональной поддержкой.

Основное назначение и преимущества

• Широкая сфера применения: Благодаря универсальной конструкции Honeywell S4565A2019 совместим с бытовыми отопительными установками, включая настенные и напольные газовые котлы, системы центрального отопления, а также комбинированные котлы с горячим водоснабжением.
• Высокая надёжность: Серия S4565A разработана для обеспечения длительной и стабильной работы даже при колебаниях напряжения и повышенной влажности (до 90% RH).
• Автоматический контроль пламени: Встроенная система обнаружения пламени оперативно реагирует на его появление или затухание, предотвращая аварийные ситуации и обеспечивая жёсткую блокировку при сбоях.
• Универсальный розжиг: Блок управления горением S4565A2019 поддерживает искровой розжиг горелки (DBI) и розжиг с помощью пилотной горелки (IP). Каждый метод имеет безопасное время розжига и дополнительные функции, включая мягкую или жёсткую блокировку.
• Совместимость с газовыми регуляторами: Контроллеры розжига S4565A серии могут напрямую подключаться к регуляторам серии VK41..., не требуя дополнительных компонентов для интеграции.
• Удобство монтажа: Система поставляется с разъёмами стандартов Molex 3003 и полностью совместима с гнёздами Molex 3001, что ускоряет и упрощает установку.
• Безопасный запуск: При первом старте возможен удлинённый период предварительной продувки и ожидания, исключающий скопление несгоревшего газа и обеспечивающий безопасные условия запуска.

Технические характеристики

• Напряжение питания: 220–240 В~ (50/60 Гц) с допускаемым отклонением от -15% до +10%.
• Потребляемая мощность: ~4 ВА.
• Рабочий диапазон температуры: от 0 °C до +60 °C (опционально –15...+60 °C).
• Влажность: до 90% при 40 °C (без конденсации).
• Соединения:
  • Искровой разряд: плоская клемма 2,8×0,5 мм.
  • Контроль пламени: плоская клемма 4,8×0,8 мм.
  • Разъёмы печатной платы: Molex 3003 (подходит для кабельных соединителей Molex 3001).
• Сброс блокировки: выполняется нажатием кнопки сброса (встроенной или внешней) либо кратковременным прерыванием постоянного питания. При повторной неудаче необходимо подождать 15 секунд перед новой попыткой.

Работа и функционал

Resideo S4565A2019 непрерывно контролирует наличие пламени: если пламя гаснет во время штатной работы, устройство автоматически повторяет пусковую последовательность. При аварийном состоянии или длительном отсутствии пламени Менеджер горения Honeywell S4565A2019 переходит в состояние жёсткой блокировки, требующей ручного сброса. Это обеспечивает высокий уровень безопасности газовой системы.

1. Предварительная продувка: После включения питания контроллер проверяет собственные схемы (TC) и выжидает время ожидания (TW).
2. Начало розжига: Активируются встроенные элементы зажигания и подаётся команда на открытие газового клапана. Искра запаливает газовую смесь.
3. Обнаружение пламени: Датчик пламени отслеживает появление устойчивого горения. Если пламя не разгорается в течение безопасного времени розжига (TS), система блокируется для предотвращения утечек газа.
4. Нормальная работа: После устойчивого зажигания искра отключается, а котёл продолжает нагрев в соответствии с запросом температуры.
5. Повторный розжиг: Если пламя по какой-либо причине погаснет, блок управления горением S4565A2019 запускает процедуру розжига снова.

Особенности конструктивного исполнения

• Удобная интеграция: Возможна установка Регулятора розжига S4565A 2019 в нескольких положениях (поворот до 90° от вертикали) без риска снижения эффективности.
• Надёжная конструкция: Все блоки серии S4565A создавались с учётом многолетнего опыта Honeywell (Resideo) в сфере разработки газовых регуляторов и систем розжига.
• Гибкая эксплуатация: Благодаря поддержке нескольких вариантов розжига (DBI и IP) Resideo S4565A2019 покрывает практически все потребности газовых отопительных установок.
• Минимизация рисков: При наличии термореле верхнего предела, которому требуется время на автоматический возврат, контроллер обеспечивает жёсткую блокировку, защищая котёл и пользователей от перегрева и возможных поломок.

Дополнительные рекомендации и проверка пламени

Для корректной работы важно проверять силу тока, проходящего через датчик пламени (микроамперы). Если показатель недостаточен, следует убедиться, что датчик пламени полностью находится в зоне горения, а сама горелка надёжно заземлена. При недостаточном уровне пламени в сетях типа «фаза-фаза» можно использовать блоки с поддержкой phase-neutral independent operation или добавить трансформатор обнаружения пламени серии AT7030A/AT7030B.
