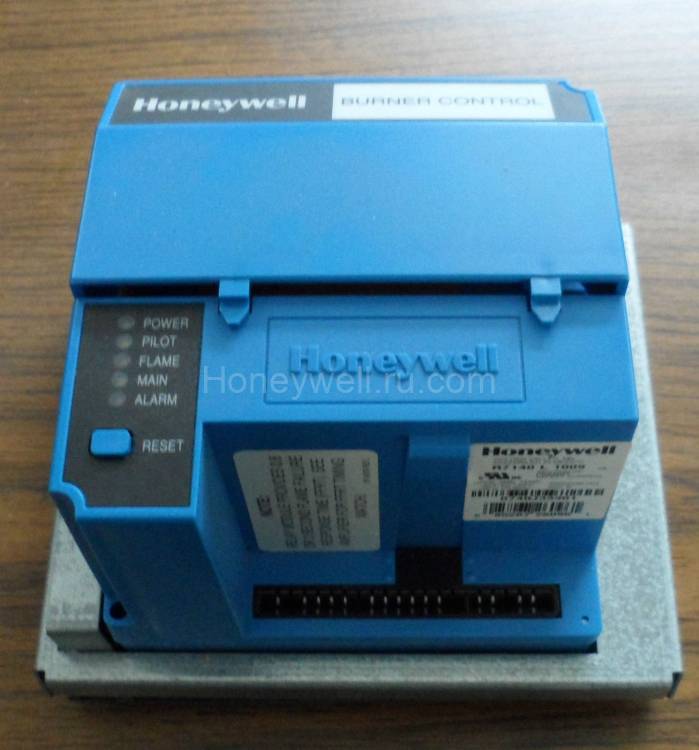

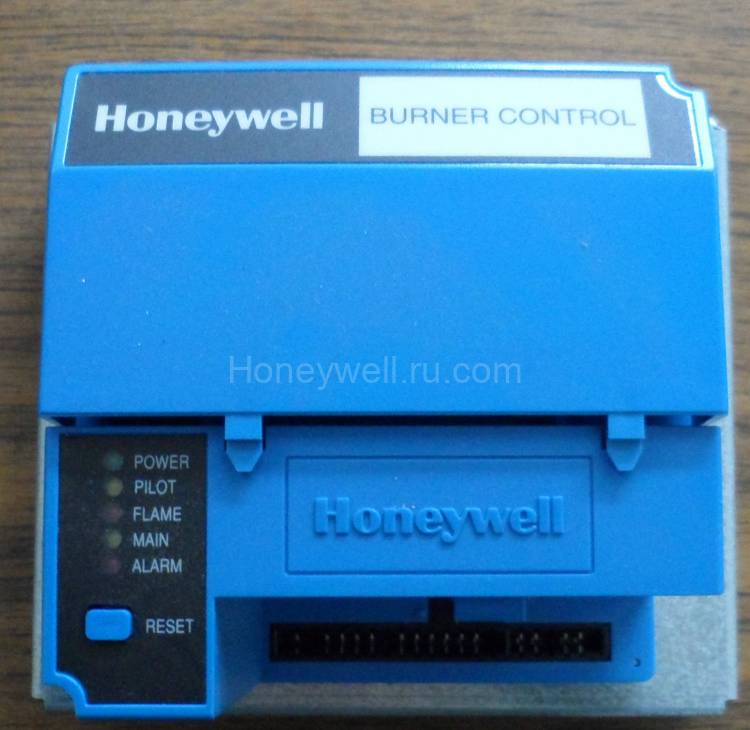

Honeywell R7140G1000

Honeywell R7140G1000 - Модули управления горелкой Honeywell R7140G, L, M представляют собой интегрированное управление горелкой на основе микропроцессора для газовых, масляных или комбинированных топливных установок с одним горелкой.

Функции, предоставляемые R7140G, L, M, включают автоматическое определение последовательности горелок, контроль пламени, индикацию состояния системы, систему или самодиагностику и устранение неисправностей.

Обновите замену устаревших контроллеров BC7000 или R4140.

Требуется ST80000 Purge Timer и соответствующий R78XX Amplifier для завершения замены.

Product Specifications

Application

Upgrade Replacement Programming Control for R4140 or BC7000

Dimensions (in.)

7 in. wide x 6 5/32 high x 5 3/4 in. deep

Dimensions (mm)

177 mm wide x 156 mm high x 146 mm deep

Weight (lb)

3 lb 1 oz

Weight (kg)

1.4 kg

Comments

LHL-LF Proven

Frequency

50 Hz; 60 Hz (±10%)

Approvals, Underwriters Laboratories Inc.

Component Recognized, File No. MP268; Guide No. MCCZ.

Voltage

120 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Approvals, Federal Communications Commission

FCC Part 15, Class B, Emissions.

Flame Establishing Period - Pilot

4 sec or 10 sec

Flame Establishing Period - Main

10 sec, or 15 sec, or 30 sec, or Intermittent

Interlocks

Running

Preignition

Yes

PrePurge

Determined by ST7800A Purge Timer Card

PostPurge

15 sec

Early Spark Termination

Yes, 5 sec

Required Components

R7847, R7848, R7849, R7851, R7852, R7861, or R7886 Flame Signal Amplifier. ST7800 Plug-in Purge Timer Card.

AirFlow Check

User selectable

Second Stage Pilot Valve

selectable

Pilot Type

Interrupted or Intermittent

Vibration

0.5 G environment
