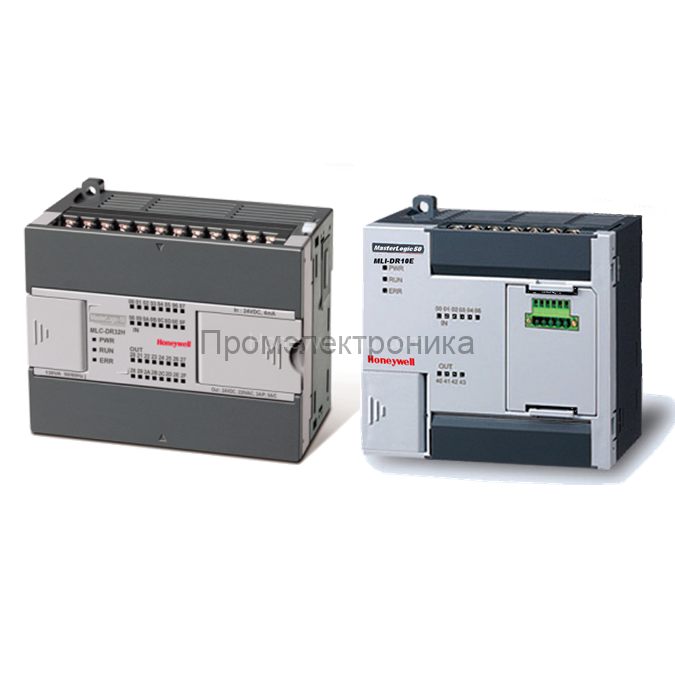

Honeywell MasterLogic 50

Линейка Honeywell MasterLogic 50 представлена тремя типами контроллеров:

1) Высокая производительность (тип H)

Модульное исполнение (серия MLM / MLI-D_ _SU)
Благодаря высокой скорости обработки и широким возможностям ПЛК серии ML50 обеспечивают максимальную эффективность выполнения приложений.
– Встроенный ЦП обрабатывает программные инструкции со скоростью 160 нс/шаг и поддерживает выполнение
арифметических операций с плавающей запятой
– Макс. 7 модулей расширения, макс. 256 точек ввода/вывода: ПЛК для приложений низкого и среднего уровня
– Макс. связь по макс. 5 каналам со встроенными функциональными модулями и модулями расширения

Блочное исполнение (серии MLC и MLI, тип H)
– Встроенный ЦП обрабатывает программные инструкции со скоростью 83 нс/шаг и поддерживает выполнение
арифметических операций с плавающей запятой
– Макс. 10 модулей расширения, макс. 384 точки ввода/вывода: ПЛК для приложений низкого и среднего уровня
– Макс. связь по макс. 5 каналам со встроенными функциональными модулями и модулями расширения.

2) Стандартное исполнение SU (MLI-D_ _SU)

– Встроенный ЦП обрабатывает программные инструкции со скоростью 94 нс/шаг и поддерживает выполнение арифметических операций с плавающей запятой
– Макс. 7 модулей расширения и макс. 2 дополнительные платы, макс. 284 точки ввода/вывода: ПЛК для приложений низкого и среднего уровня
– Макс. связь по макс. 5 каналам со встроенными функциональными модулями и модулями расширения.

3) Экономичное исполнение (MLI-D_ _E)
– Встроенный ЦП обрабатывает программные инструкции со скоростью 240 нс/шаг и поддерживает выполнение арифметических операций с плавающей запятой
– Макс. 2 дополнительные платы, макс. 38 точек ввода/вывода: ПЛК для низкоуровневых и простых приложений
– Макс. связь по макс. 2 каналам со встроенными функциональными блоками (RS232C, RS485)

MLU-DN32HP DC24V power supply, DC24V input 16 point, Transistor output 16 point(sink),Built-in position 6 axis,Expansion Unit
MLE-DC08A DC24V Input 8 point
MLE-DC16A/B DC24V Input 16 point Input
MLE-DC32A DC24V Input 32 point
MLE-RY08A Relay output 8 point
MLE-RY08B Relay output 8 point(isolated ouput)
MLE-RY16A Relay output 16 point
MLE-TN08A Transistor output 8 point (sink type)
MLE-TN16A Transistor output 16 point (sink type)
MLE-TN32A Transistor output 32 point (sink type)
MLE-TP08A Transistor output 8 point (source type)
MLE-TP16A Transistor output 16 point (source type)
MLE-TP32A Transistor output 32 point (source type)
MLE-DR16A DC24V Input 8 point, Relay output 8 point In/Output
MLE-DN32A DC24V Input 8 point, Transistor output 16 point (sink type)
MLF-AD04A Current/Voltage input 4 channel, 1/4000 resolution
MLF-AD04C Current/Voltage input 4 channell, 1/16000 resolution
MLF-AD08A Current/Voltage input 8 channel, 1/4000 resolution
MLF-DC04A Current output 4 channell, 1/4000 resolution
MLF-DC04C Current output 4 channel, High resolutionl, 1/16000 resolution
MLF-DV04A Voltage output 4 channell, 1/4000 resolution
MLF-DV04C Voltage output 4 channel, 1/16000 resolution
MLF-AH04A Current/Voltage input 2 channel, Current/Voltage output 2 channel, 1/4000 resolution
MLF-RD04A RTD (Resistance Temperature Detector) input 4 channel, Pt100, Jpt100
MLF-RD01A RTD (Resistance Temperature Detector) input 1 channel, Pt100, Jpt100 Temperature
MLF-TC04S TC (Thermocouple) input 4 channel
MLF-PD02A Position 2Axis, Line Drive type, Max 2Mpps Positioning
MLF-HD02A High Speed Counter 2 channel, Line Drive Type
MLF-HO02A High Speed Counter 2 channel, Open Collector Type
MLF-TC04RT Temperature controller module (RTD input, 4 roof)
MLF-TC04TT Temperature controller module (TC input, 4 roof)
MLF-PN04B Network position (Open type Ethercat ) 4 Axis
MLF-PN08B Network position (Open type Ethercat ) 8 Axis
MLF-LD02S Loadcell input, insulation type

MLL-C21A Cnet (RS-232C/Modem) I/F
MLL-C41A Cnet (RS-422/485) I/F
MLL-EMTA Enet I/F -
MLL-EIPT EtherNet I/P Module
MLL-CMEA CANopen MasterI/F
MLL-CSEA CANopen Slave I/F
MLL-PMEC Profibus-DP, Master
MLL-PSEA Profibus-DP, Slave
MLL-DSEA DeviceNet, Slave
USB-301A Connection cable (PC to PLC), USB

MLM-DR16S 8 point 8point
MLM-DN16S 8point None 8point
MLM-DN32S 16 point None 16 point
MLU-DN32HP 16 point None 16 point
MLC-DR32H 16 point 16 point
MLC-DN32H 16 point None 16 point
MLC-DR64H 32 point 32 point
MLC-DN64H 32 point None 32 point
