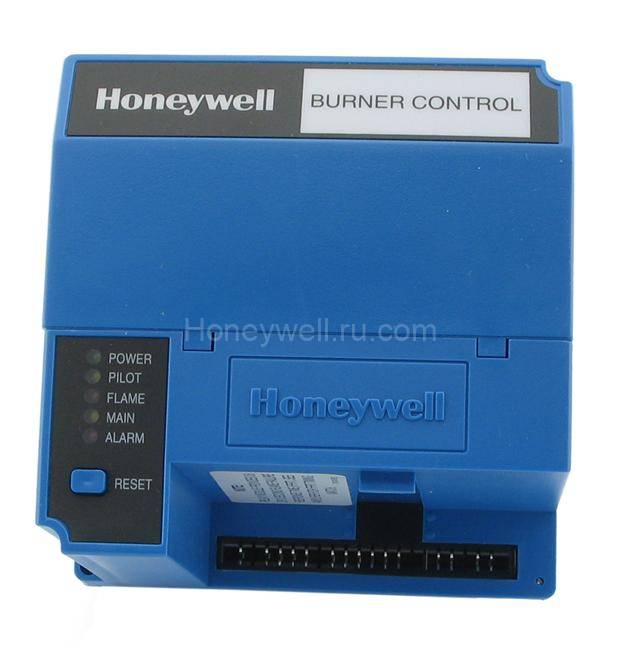

Honeywell EC7895A1010

Honeywell EC7895A1010 — микропроцессорный релейный модуль управления горелкой из серии Honeywell 7800. Устройство применяется в автоматизированных системах сжигания газа, жидкого топлива или комбинированного топлива и предназначено для безопасного запуска, контроля пламени, управления исполнительными цепями горелки и остановки оборудования при аварийных условиях. Это не газовый клапан, а электронный автомат горения, который работает в составе системы управления горелкой вместе с монтажной базой, усилителем сигнала пламени, таймером продувки и внешними устройствами автоматики.

Назначение Honeywell EC7895A1010

Основная задача EC7895A1010 — обеспечить правильную последовательность работы горелки: ожидание запроса на тепло, предварительную продувку, запуск розжига, контроль появления пламени, разрешение подачи основного топлива и дальнейший надзор за состоянием пламени во время работы. В случае отсутствия пламени, неправильного сигнала от датчика, ошибок питания, неисправности карты продувки или других нарушений автоматика переводит систему в безопасное состояние.

Контроллер относится к классу flame safeguard / primary burner control, то есть отвечает за безопасность горения. Он не регулирует расход газа напрямую, но управляет цепями, через которые включаются двигатель горелки, трансформатор розжига, пилотный клапан, основной топливный клапан, аварийная сигнализация и другие элементы схемы. Благодаря этому EC7895A1010 используется как центральный элемент в шкафах управления промышленными и коммерческими горелками.

Где применяется

Honeywell EC7895A1010 подходит для одногорелочных установок с автоматическим розжигом. Его используют в системах, где требуется надежная последовательность пуска и постоянный контроль наличия пламени. Типовые области применения:

• промышленные и коммунальные котельные;
• паровые и водогрейные котлы;
• технологические печи и сушильные установки;
• теплогенераторы и воздухонагреватели;
• газовые, жидкотопливные и комбинированные горелки;
• модернизация шкафов управления с устаревшей автоматикой Honeywell;
• сервисная замена контроллеров в составе систем Honeywell 7800.

Модель EC7895A1010 рассчитана на питание 220–240 В переменного тока, 50/60 Гц. В документации для серии EC7895/RM7895 указано, что система работает в составе релейного модуля, монтажной базы, усилителя пламени и карты продувки. Поэтому при подборе важно учитывать не только сам артикул EC7895A1010, но и установленную базу, тип датчика пламени, усилитель, схему подключения и логику работы конкретной горелки.

Принцип работы в системе подачи газа

В газовой горелке EC7895A1010 выполняет роль управляющего и защитного автомата. После поступления запроса на тепло контроллер проверяет состояние цепей безопасности, блокировок и разрешающих контактов. Далее запускается последовательность пуска: система переходит в режим подготовки, выполняет продувку топки или камеры сгорания согласно установленной карте продувки, после чего разрешается розжиг.

На этапе розжига контроллер подает команду на цепь трансформатора розжига и пилотного клапана, если такая схема предусмотрена конструкцией горелки. Усилитель пламени обрабатывает сигнал от датчика — например, ионизационного, ультрафиолетового, инфракрасного или оптического, в зависимости от примененного усилителя и сенсора. Когда пламя подтверждено, автоматика разрешает работу основного топливного клапана. Если сигнал пламени не появляется в допустимый период или пропадает во время работы, EC7895A1010 инициирует защитное отключение.

Такой принцип особенно важен для газовых установок: подача газа должна разрешаться только при корректной последовательности запуска и подтвержденном пламени. Автомат управления не заменяет газовые клапаны, реле давления, регуляторы и блокировки, но координирует их работу в общей схеме безопасности горелки.

Преимущества Honeywell EC7895A1010

Одно из ключевых преимуществ EC7895A1010 — принадлежность к модульной платформе Honeywell 7800. Эта серия широко используется в промышленной автоматике горения и ценится за сервисопригодность: отдельные элементы системы можно подбирать и заменять по назначению — релейный модуль, монтажную базу, усилитель пламени, таймер продувки, дисплейный модуль и интерфейсные устройства.

Контроллер обеспечивает автоматическую последовательность работы горелки, контроль пламени, индикацию состояния, самодиагностику и поддержку поиска неисправностей. На лицевой панели предусмотрена светодиодная индикация основных этапов: питание, пилотное пламя, пламя, основной режим и авария. Это удобно при пусконаладке и сервисном обслуживании: специалист может быстрее определить, на каком этапе возникла проблема.

Еще один плюс — возможность работы с разными усилителями пламени серии 7800. Подбор усилителя зависит от типа датчика и топлива. В документации Honeywell для усилителей указывается, что время реакции на потерю пламени зависит от выбранной комбинации релейного модуля и усилителя. Для EC7895A1010 в таблице серии 7800 приведены варианты FFRT 0,8 или 3,0 секунды в зависимости от примененного усилителя. Поэтому при замене важно сверять установленный усилитель и датчик пламени, а не ориентироваться только на название контроллера.

Технические особенности модели

По каталожным данным Honeywell EC7895A1010 относится к исполнению On-Off Primary Control with Prepurge — автомат управления горелкой с предварительной продувкой. Для модели EC7895A1010/U указано питание 220–240 В AC с допуском +10/–15%. Тип пилота — intermittent, delayed main valve — no, период установления пламени основного факела — intermittent, период установления пилотного пламени — 4 или 10 секунд. Модель используется с усилителями пламени серии 7800.

Для работы системы требуются совместимые компоненты: универсальная монтажная база Q7800, усилитель сигнала пламени и карта / таймер продувки ST7800A. В зависимости от конфигурации могут применяться дополнительные модули: клавиатурно-дисплейный модуль, интерфейс для ПК, Data ControlBus, удаленная индикация, расширенный annunciator и программные средства для обслуживания системы горения.

Документация по серии EC7895/RM7895 также указывает предельные условия эксплуатации: рабочий температурный диапазон от –40 до +60 °C, относительная влажность до 85% без конденсации, устойчивость к вибрации 0,5G. Максимальная суммарная подключенная нагрузка для серии указана как 2000 ВА, потребляемая мощность — до 10 Вт. При этом конкретные нагрузки по клеммам, схема подключения и допустимые комбинации компонентов должны проверяться по шильдику, паспорту оборудования и актуальной схеме шкафа управления.

Совместимость и подбор

При подборе Honeywell EC7895A1010 нужно учитывать несколько параметров. Первый — напряжение питания. EC7895A1010 применяется в цепях 220–240 В, тогда как ряд моделей RM7895 рассчитан на 120 В. Второй параметр — тип пилота и алгоритм работы клапанов. У EC7895A1010 пилотный режим указан как intermittent, а отложенный основной клапан для этой модели не предусмотрен. Третий параметр — карта продувки, которая определяет время продувки перед розжигом. Четвертый — усилитель пламени и датчик, от которых зависит тип контроля пламени и время реакции на его потерю.

EC7895A1010 может использоваться как замена для некоторых устаревших устройств Honeywell R4795, но замена не должна выполняться «по названию» без проверки схемы. В кросс-референсе Honeywell EC7895A1010 указан как вариант замены для отдельных исполнений R4795 с питанием 200/220/240 В, однако при переходе требуется проверять монтажную базу, wiring conversion, карту продувки, усилитель, контакты аварийной сигнализации и требования конкретного объекта.

Если на объекте уже установлен контроллер EC7895A1010, при заказе желательно предоставить фото шильдика, маркировку монтажной базы Q7800, модель усилителя пламени, тип датчика, схему подключения и данные горелки. Это снизит риск ошибки и поможет подобрать не только релейный модуль, но и сопутствующие компоненты для корректной работы системы.

Примеры использования

1. Газовая котельная с промышленной горелкой. EC7895A1010 управляет последовательностью запуска: контролирует готовность блокировок, запускает продувку, разрешает розжиг и подачу топлива после подтверждения пламени. При потере сигнала пламени система отключает подачу газа и фиксирует аварийное состояние.

2. Замена устаревшего контроллера в шкафу управления. На объекте установлен старый автомат Honeywell R4795. При модернизации подбирается EC7895A1010 с проверкой питания, монтажной базы, карты продувки, усилителя пламени и схемы клемм. Такой подход позволяет обновить автоматику без полной переработки горелочной системы, если схема совместима.

3. Технологическая печь или сушильная установка. Для оборудования с автоматической горелкой контроллер обеспечивает повторяемый безопасный запуск и постоянный контроль пламени. Это важно на производствах, где остановка горелки может повлиять на технологический процесс, качество продукции или безопасность персонала.

4. Сервисное восстановление системы Honeywell 7800. При неисправности релейного модуля EC7895A1010 может поставляться как запасная часть для существующей системы. Перед заменой обязательно проверяются причины отказа: состояние датчика пламени, усилителя, проводки, блокировок, питания и внешних исполнительных устройств.

Почему стоит заказать в ПРОМЭЛЕКТРОНИКЕ

ПРОМЭЛЕКТРОНИКА поставляет автоматику Honeywell / Resideo, компоненты для промышленных горелок и запасные части для котельного оборудования. Мы помогаем подобрать EC7895A1010 по маркировке, документации, фото установленного оборудования и параметрам горелки. При необходимости можно уточнить совместимость с монтажной базой, усилителем пламени, таймером продувки и исполнительными цепями шкафа управления.

Honeywell EC7895A1010 — важный элемент системы безопасности горения, поэтому его подбор лучше выполнять технически, а не только по похожему артикулу. Для корректной замены проверьте полную маркировку, напряжение питания, тип горелки, применяемый датчик пламени и схему подключения. Если точные параметры объекта неизвестны, специалисты ПРОМЭЛЕКТРОНИКИ помогут определить нужную конфигурацию и предложить подходящее решение для ремонта, модернизации или сервисного запаса.
