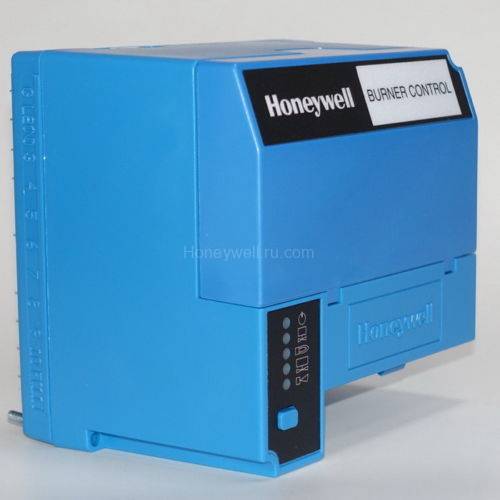

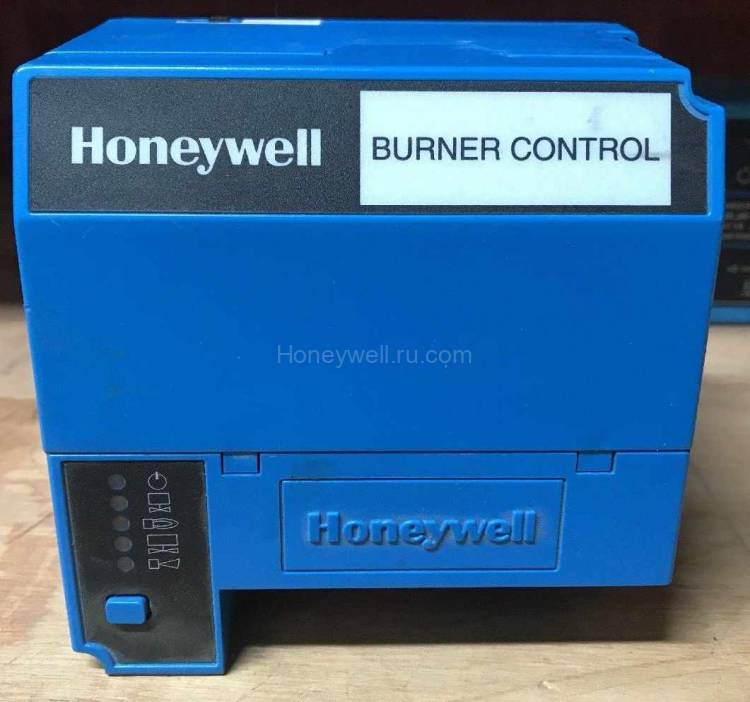

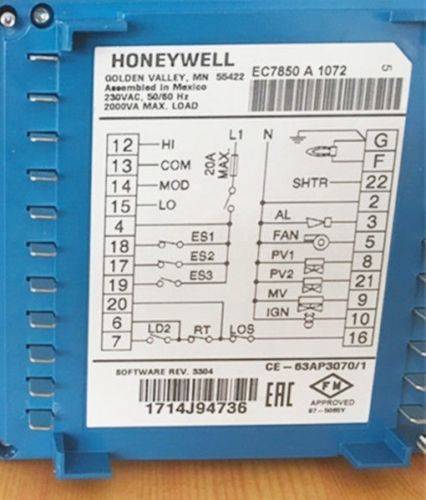

Honeywell EC7850A1122

Honeywell EC7850A1122 микропроцессорное интегрированное управление горелкой для приложений с полной модуляцией. Обеспечивает автоматическое определение последовательности горелок, контроль пламени, индикацию состояния системы, систему или самодиагностику и устранение неисправностей.

Основные функции Honeywell EC7850A1122:

— Тест работы обратной связи.
— Динамический AMPLI-CHECK™
— Динамический тест входа.
— Динамический тест защитного реле.
— Динамическое самотестирование логических схем.
— Расширенный тест безопасного запуска.
— Тест переключателя продувки при сильном пламени
— Отслеживание состояния аппаратуры

Для оперативного оповещения и диагностики используется вакуум-флуоресцентный дисплей из двух строк по 20 символов в строке.

В контроллере используется энергонезависимая память для сохранения информации о режимах работы и неисправностях

Монтаж производится с помощью модулей Honeywell Q7800

Дополнительные принадлежности:
5-проводной переходник ControlBus — заказной номер 203541.
Пылезащитная крышка— заказной номер221729.
Имитаторы пламени:
— заказной номер 203659 ультрафиолетовый имитатор пламени.
— заказной номер 123514A имитатор ректификации.
Модуль клавиатуры:
— заказной номер S7800A1001 дисплей на английском
— заказной номер S7800A1035 дисплей на французском
— заказной номер S7800A1043 дисплей на немецком
— заказной номер S7800A1050 дисплей на итальянском
— заказной номер S7800A1068 дисплей на испанском
— заказной номер S7800A1126 дисплей на португальском
DATA CONTROLBUS MODULE™ — заказной номер S7810A1009.
Модуль удаленного сброса — заказной номер S7820A1007.
Скобы для удаленного монтажа дисплея — заказной номер 203765.
Удлинительный кабель 1,5 метра — заказной номер 221818A.
Модуль дисплея с клавиатурой — заказной номер 204718A

Документация Honeywell EC7850A1122

Product Specifications

Application

Programming Control

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Weight (lb)

1 lb 10 oz

Weight (kg)

0.7 kg

Comments

LHL-LF&HF Proven

Frequency

60 Hz (±10%),50 Hz

Voltage

220 to 240 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Flame Establishing Period - Pilot

3 sec or 5 sec

Flame Establishing Period - Main

3 sec, or 5 sec, or Intermittent

Interlocks

Lockout

Preignition

Yes

PrePurge

Determined by ST7800A Purge Timer Card

PostPurge

15 sec

Early Spark Termination

Yes, 5 sec

Required Components

Q7800A,B Universal Wiring Subbases. R7847, R7849, R7861, or R7886 Flame Signal Amplifier. ST7800A Plug-in Purge Timer Card.

AirFlow Check

User selectable

Second Stage Pilot Valve

Intermittent

Pilot Type

interrupted

Vibration

0.5 G environment
