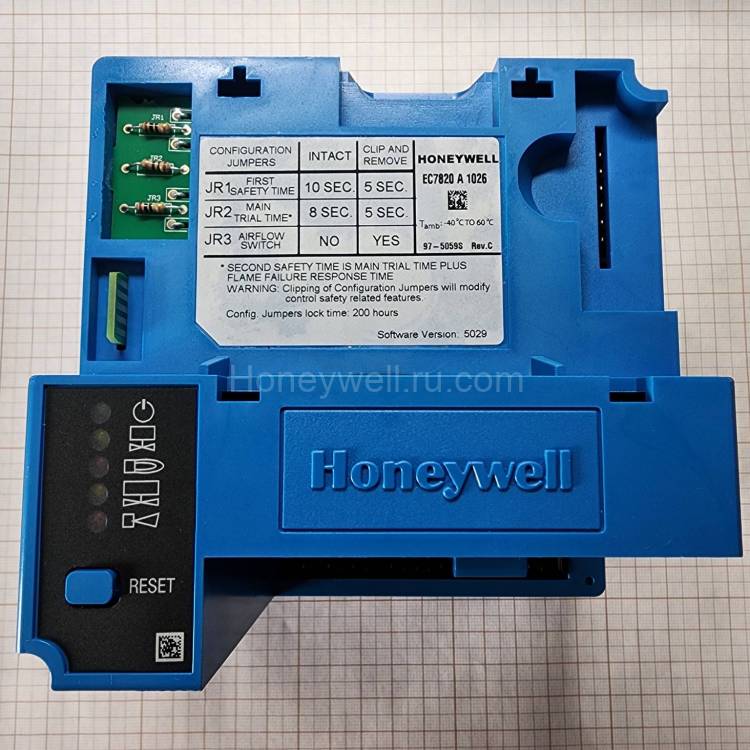

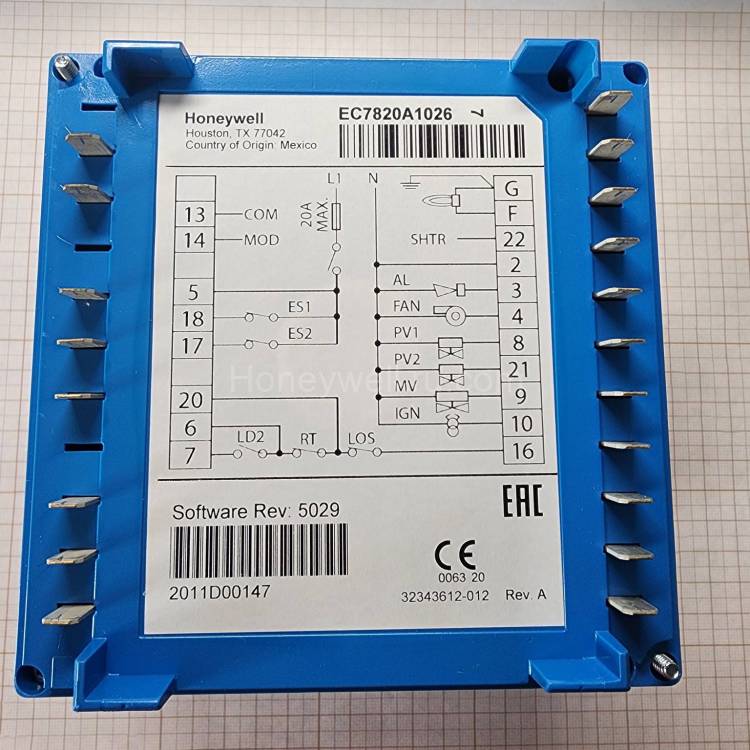

Honeywell EC7820A1026

Общее представление и область применения

Релейный модуль Honeywell EC7820A1026 является ключевым компонентом современных систем управления горелочными устройствами. Он разработан для обеспечения безопасной, эффективной и полностью автоматизированной работы промышленных и коммерческих котлов, теплогенераторов и печей. Это устройство предназначено для управления атмосферными горелками, оснащенными вентилятором, что делает его идеальным решением для систем с принудительной подачей воздуха.

Модель EC7820A1026 программируется на одну попытку розжига. Благодаря микропроцессорной технологии, этот модуль предлагает функциональные возможности и уровень безопасности, недоступные для традиционных электромеханических реле.

Компания "Промэлектроника" является официальным дилером продукции Honeywell и предлагает полный спектр оборудования для автоматизации горелочных систем, гарантируя подлинность и высокое качество поставляемых устройств.

Ключевые функции и технологические преимущества

Надежность и безопасность: В основе работы EC7820A1026 лежит принцип непрерывной самодиагностики и контроля.

• Динамическая самопроверка (Dynamic Self-Check): Устройство постоянно проверяет внутреннюю логику и состояние защитных реле, обеспечивая мгновенное реагирование на любые внутренние сбои.
• Проверка блокировок (Interlock Check): Перед каждым запуском система проверяет все подключенные цепи безопасности (датчики давления, реле протока воздуха и т.д.), предотвращая запуск в небезопасных условиях.
• Расширенная проверка безопасного старта: Гарантирует, что в камере сгорания отсутствует ложное пламя перед началом цикла розжига.
• Защита от несанкционированного вмешательства: Временные параметры и логика работы защищены от изменений, что исключает возможность неправильной настройки.
• Энергонезависимая память: В случае сбоя питания модуль сохраняет всю историю ошибок и текущий статус последовательности. После восстановления питания система вернется в безопасное состояние, а данные о сбое будут доступны для анализа.

Гибкость применения и диагностика: Модульная конструкция и широкие коммуникационные возможности делают EC7820A1026 универсальным решением.

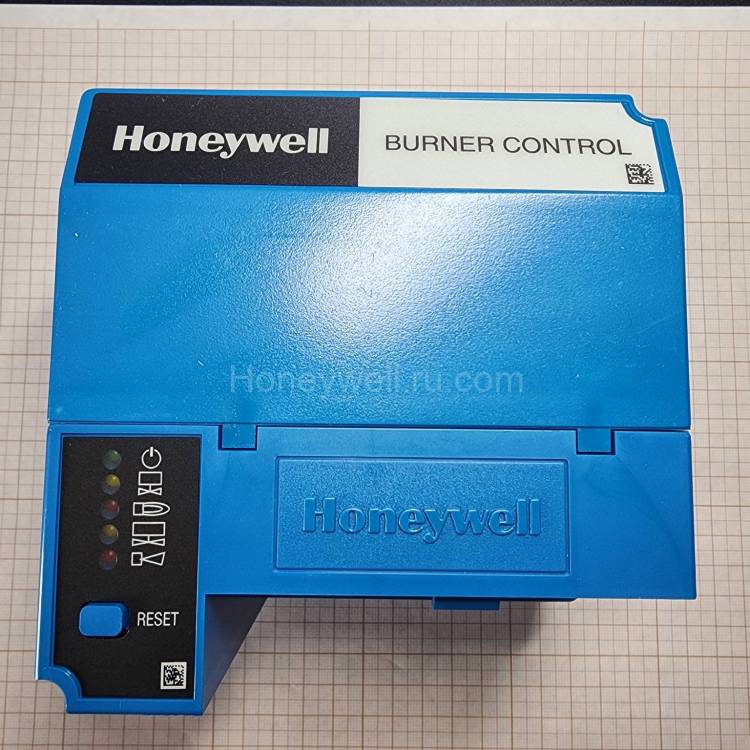

• Визуальная индикация: На передней панели расположены пять светодиодных индикаторов (Питание, Пилот, Пламя, Основная горелка, Авария), которые наглядно отображают текущий этап работы и состояние системы.

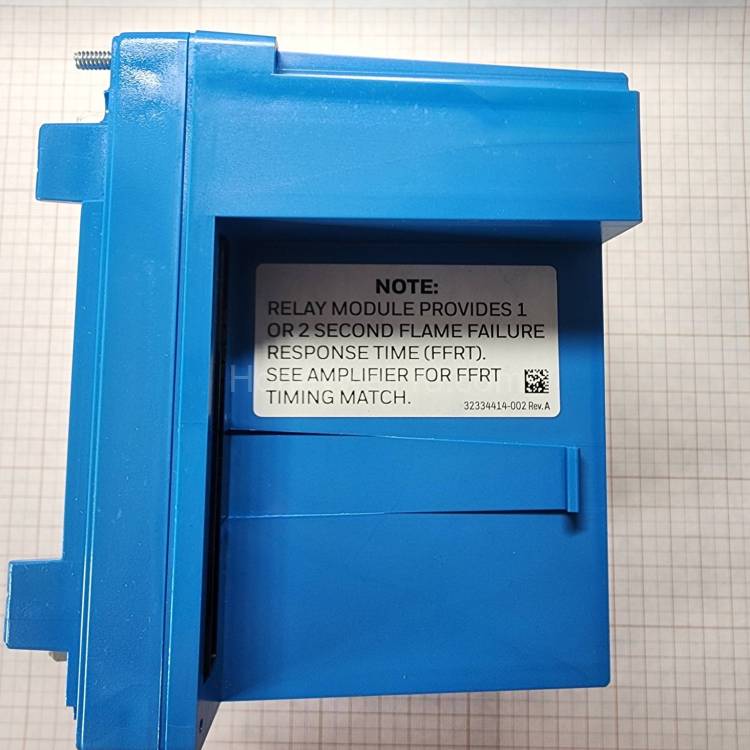

• Взаимозаменяемые усилители пламени: Модуль совместим с различными вставными усилителями пламени Honeywell (для ионизационных электродов, УФ-датчиков), что позволяет адаптировать его под любой тип топлива и датчика.
• Дополнительный модуль индикации (KDM): Для расширенной диагностики можно подключить опциональный клавиатурный модуль с дисплеем S7800A1001. Он предоставляет подробную информацию:
  • Сила сигнала пламени в реальном времени.
  • Время работы в часах и количество циклов.
  • История последних шести блокировок с указанием кода ошибки и стадии, на которой произошел сбой.
  • Статус всех цифровых входов и выходов.
• Удаленный мониторинг и сброс: Система поддерживает подключение модулей для удаленного сброса аварий и интеграции в SCADA-системы через ModBus.

Технические характеристики

• Напряжение питания: 220–240 В переменного тока (+10% / -15%), 50/60 Гц (±10%).
• Потребляемая мощность: 10 Вт (только модуль).
• Максимальная подключаемая нагрузка: 2000 ВА.
• Выходы:
  • Двигатель вентилятора: 220/240 В, 4 А (пусковой ток до 20 А).
  • Зажигание: 220/240 В, 4 А.
  • Пилотный и основной клапаны: 220/240 В, 4 А.
  • Сигнал тревоги: 220/240 В, 1 А.
• Условия эксплуатации:
  • Рабочая температура: от -40°C до +60°C.
  • Температура хранения: от -40°C до +66°C.
  • Влажность: до 85% без конденсации.
• Размеры (Ш x В x Г): 127 x 127 x 133 мм (с монтажной цокольной частью Q7800A).
• Вес: 0,73 кг (только модуль).
• Периоды безопасности:
  • Время розжига пилотной горелки (первое): 5 или 10 секунд (выбирается).
  • Время розжига основной горелки (второе): 5 или 8 секунд (выбирается).
• Предварительная продувка: Время определяется вставной картой таймера продувки ST7800A.

Компоненты системы и стандарты

Для полноценной работы релейного модуля EC7820A1026 необходимы следующие компоненты:

• Монтажный цоколь: Q7800A или Q7800B.
• Усилитель сигнала пламени: R7847 (ионизация), R7849 (УФ), R7861 (УФ с самоконтролем) или R7886 (УФ с настраиваемой чувствительностью).
• Карта таймера продувки: ST7800A (выбирается в зависимости от требуемого времени продувки от 2 секунд до 30 минут).

Оборудование имеет сертификаты CE (GASTEC) и соответствует европейским директивам по газовому оборудованию, низковольтному оборудованию и электромагнитной совместимости (EMC). Модуль сертифицирован по уровню полноты безопасности SIL 3, что подтверждает его пригодность для использования в критически важных системах противоаварийной защиты.

Для заказа релейного модуля Honeywell EC7820A1026 или получения технической консультации свяжитесь с нашими специалистами.
