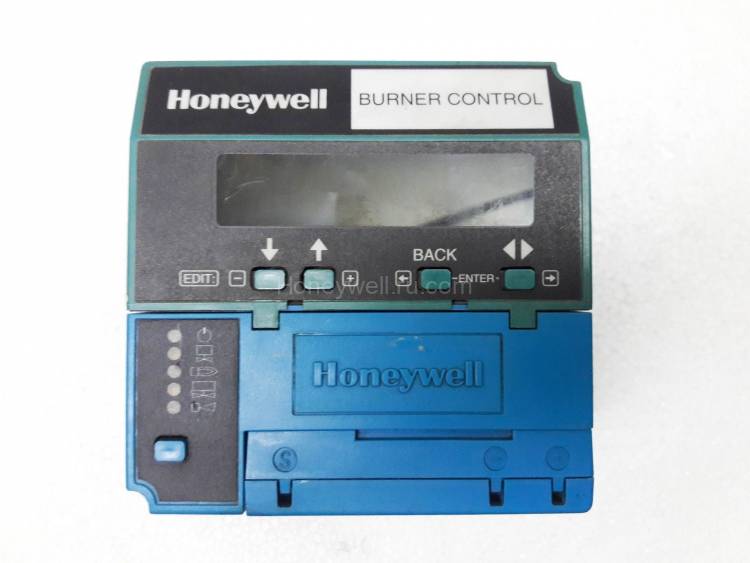

Honeywell EC7810A1035

Технический паспорт: Релейный модуль Honeywell EC7810A1035

1. Общее описание и применение

EC7810A1035 – это микропроцессорный интегрированный релейный модуль управления горелкой серии 7800. Он предназначен для автоматического управления розжигом и контроля пламени в атмосферных горелках, работающих на газе, жидком топливе или их комбинации. Устройство выполняет функции автоматической последовательности запуска, контроля пламени, индикации состояния системы и самодиагностики. Данная модель запрограммирована на 3 попытки розжига.

2. Ключевые функции и особенности

• Система безопасности:
  • Постоянная проверка цепи блокировок.
  • Динамическая самодиагностика логики, входов и реле безопасности.
  • Динамическая проверка усилителя пламени (AMPLI-CHECK™).
  • Расширенная проверка безопасного запуска.
  • Мониторинг состояния внутреннего оборудования.
  • Логика и временные уставки защищены от несанкционированного вмешательства.
  • Сертифицировано по SIL 3 для использования в правильно спроектированных системах безопасности.
• Функциональные возможности:
  • Энергонезависимая память для сохранения истории неисправностей и состояния после отключения питания.
  • Пять светодиодных индикаторов для отображения статуса последовательности: Питание, Пилот, Пламя, Главный клапан, Авария.
  • Поддержка сменных вставных усилителей сигнала пламени.
  • Доступны внешние точки для проверки электрического напряжения.
  • Возможность подключения опционального клавиатурно-дисплейного модуля (KDM) для расширенной диагностики и мониторинга.

3. Технические характеристики

• Электрические параметры:
  • Напряжение и частота: 220–240 В переменного тока (+10%/-15%), 50/60 Гц (±10%).
  • Максимальная общая нагрузка: 2000 ВА.
  • Предохранитель: 15 A, тип SC или эквивалентный.
  • Собственное энергопотребление: 10 Вт (максимум).
  • Нагрузка на контакты (основные): 220/230/240 В, 4 А при P.F.=0.5, пусковой ток 20 А (главный клапан, пилотный клапан).
• Рабочие параметры и тайминги (EC7810A1035):
  • Инициализация: 2 сек.
  • Время предпродувки (Purge): Определяется сменной картой ST7800A Purge Card.
  • Время до розжига (Preignition): 3 сек.
  • Первое время безопасности (розжиг пилота): 5 или 10 сек.
  • Стабилизация пилотного пламени: 5 сек.
  • Время розжига основной горелки: 5 или 8 сек.
• Условия эксплуатации:
  • Рабочая температура: от -40°C до +60°C.
  • Температура хранения: от -40°C до +66°C.
  • Влажность: 85% относительной влажности, без конденсации.
  • Вибрация: 0.5G.
• Физические характеристики:
  • Габариты (модуль): 127 x 127 x 133 мм (ширина x высота x глубина).
  • Вес (модуль): 0,730 кг (без упаковки).

4. Компоненты системы и совместимость

• Обязательные компоненты:
  • Монтажный цоколь: Q7800A.
  • Усилитель сигнала пламени: Вставной модуль. Совместим с R7847A/B (ионизация), R7849A/B (УФ), R7861A (УФ самопроверяемый), R7886A (УФ самопроверяемый).
  • Карта таймера продувки: ST7800A.
• Совместимые детекторы пламени:
  • Ионизационные электроды: C7004, C7007, C7008, C7009 и др. (с усилителем R7847).
  • Ультрафиолетовые датчики: C7027, C7035, C7044, C7061, C7076 (выбор зависит от усилителя).
• Опциональные аксессуары:
  • Клавиатурно-дисплейный модуль (KDM): S7800A1001 (английский) и др.
  • Модуль связи: S7810A1009 Data ControlBus™, S7810M1029 ModBus.
  • Модуль удаленного сброса: S7820A1007.

5. Сертификация и стандарты

• Соответствие директивам ЕС:
  • Директива по газовым приборам (90/269/EEG).
  • Директива по низковольтному оборудованию (73/23/EEG).
  • Директива по ЭМС (89/336/EEG).
• Сертификаты:
  • GASTEC (CE-63AP3070/1).
  • Factory Mutual (J.I.OY0A9.AF).
• Соответствие стандарту EN298: "Системы автоматического управления для газовых горелок и приборов".
