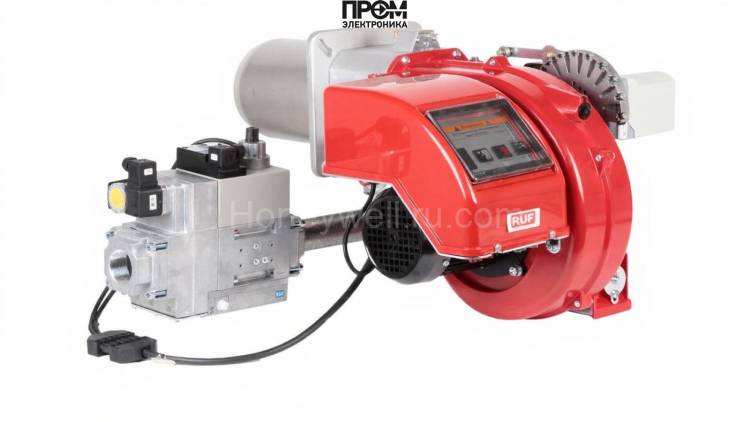

Газовая горелка RUF TRG 55 P L335 MV-DLE 215 — техническое описание

Представляем компактное и надежное решение для водогрейных и паровых котлов — газовая горелка RUF TRG 55 P L335 MV-DLE 215. Эта модель обладает диапазоном мощности от 101 до 550 кВт, а двухступенчатое управление обеспечивает экономичную и стабильную модуляцию тепловой нагрузки. Конструкция оптимизирована для эксплуатации при противодавлении до 8.08 мбар и расходе газа от 10 до 56 нм³/ч, что делает изделие универсальным для котельных и технологических камер.

Ключевые технические преимущества

• Диапазон мощности: 101–550 кВт — универсальность для среднего и крупного теплового оборудования;
• Двухступенчатая схема управления: баланс экономии и надежности розжига;
• Пламенная труба L335 Ø160 мм: направленность факела и эффективный теплообмен;
• Питание: 220 В, электродвигатель 450 Вт, класс защиты IP40 — промышленная электросхема для стандартных условий;
• Комплектация: голова сгорания и газовая рампа — готовность к монтажу и пусконаладке.

Основные узлы и состав горелки

Конструктивно горелка включает проверенные узлы, обеспечивающие безопасность, управление подачей топлива и устойчивость горения. В состав входят:

• топливный насос — обеспечивает стабильное давление и подачу газа/смеси к форсункам;
• датчик пламени — контролирует наличие факела и обеспечивает аварийную блокировку;
• топочный автомат (панель управления) — реализует логику запуска и контролирует последовательность операций;
• трансформатор розжига — формирует искру высокого напряжения;
• реле давления — мониторит давление топлива в рампе;
• форсунки — обеспечивают дозированную подачу газа;
• серводвигатель — точно регулирует положение заслонок;
• клапан — гарантирует герметичность подачи топлива;
• электроды — элементы розжига и контроля пламени.

Применение и эксплуатация

• Используется в котельных и промышленных печах с диапазоном мощности 101–550 кВт.
• Рекомендуется регулярная диагностика датчика пламени и проверка форсунок.
• Плановое обслуживание: очистка сопловой группы не реже одного раза в год.

Технически выверенная конфигурация RUF TRG 55 P L335 MV-DLE 215 обеспечивает безопасность и соответствие современным требованиям энергоэффективности.
