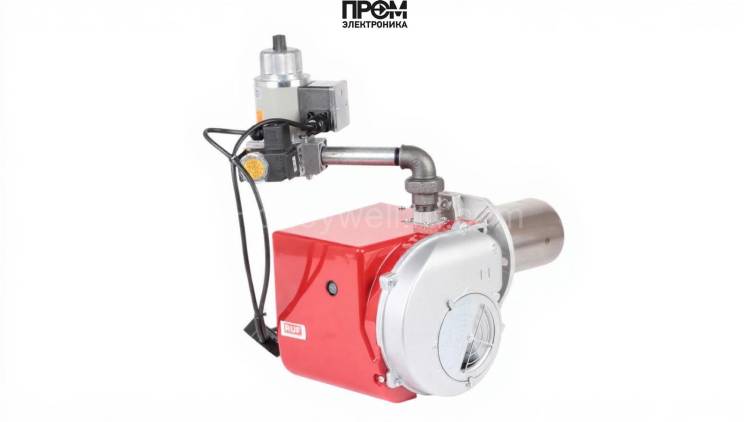

Газовая горелка RUF RTG 12 MV-DLE 207 — техническое описание и состав узлов

Газовая горелка RUF RTG 12 MV-DLE 207 представляет собой промышленный модульный агрегат одноступенчатого типа, предназначенный для котлов мощностью 50–120 кВт. Конструкция данной горелки обеспечивает надежную работу в сетях с переменным давлением газа и противодавлением до 3.5 мбар, с питанием 220 В и степенью защиты электрооборудования IP40.

Ключевые параметры

• Мощность: 50–120 кВт;
• Расход газа: 5–12 нм³/ч;
• Длина пламенной трубы: 158.5 мм, диаметр: 101 мм;
• Электродвигатель: 130 Вт; питание: 220 В;
• Присоединение: Rp 3/4"; вес: 10.5 кг; габариты: 33.8×24.3×24.6 см.

Состав основных узлов и их функции

Модульная компоновка позволяет легко обслуживать и заменять отдельные элементы без демонтажа всей горелки. Ключевые компоненты включают:

• Топливный насос: обеспечивает стабильную подачу топлива, учитывая минимальные пусковые параметры.
• Датчик пламени: мониторит наличие пламени и блокирует подачу топлива при его пропадании.
• Топочный автомат: управляет последовательностью розжига и совместим с внешними системами автоматизации.
• Трансформатор розжига: обеспечивает необходимое напряжение для стабильной инициации искры.
• Реле давления: контролирует давление газа, предотвращая небезопасные режимы работы.
• Форсунки: обеспечивают равномерное горение и минимизируют эмиссии.
• Сервопривод: регулирует подачу воздуха/газа для точной дозировки.
• Клапан: обеспечивает аварийную остановку подачи топлива.
• Электроды: отвечают за зажигание и контроль; обеспечивают долговечность.

Монтаж и обслуживание

• Установка: фланцевое крепление, подключение согласно паспортным данным.
• Пусконаладка: проверка давления, настройка форсунок.
• ТО: визуальная проверка каждые 3 месяца, проверка датчика пламени.

Газовая горелка RUF RTG 12 MV-DLE 207 — оптимальное решение для модернизации котельных мощностью 50–120 кВт, обеспечивая надежность и соответствие современным требованиям энергоэффективности.
