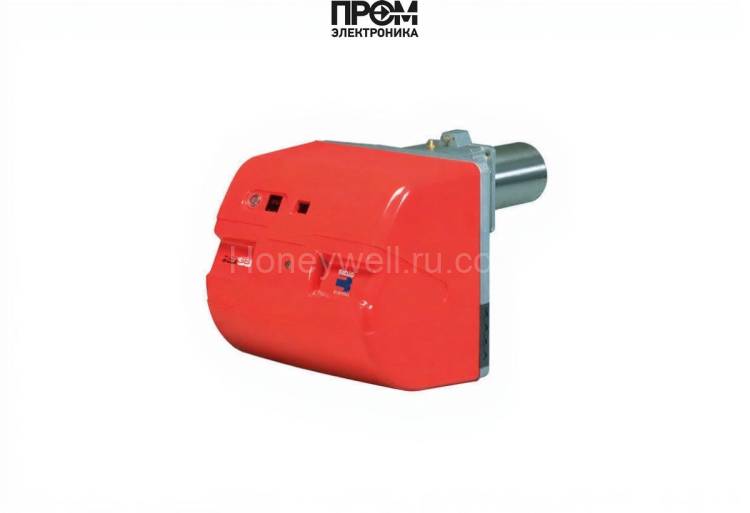

Газовая горелка Riello RS 34 MZ TC FS1

Газовая горелка Riello RS 34 MZ TC FS1 — техническое описание

Riello RS 34 MZ TC FS1 — это электронно-модулируемая газовая горелка промышленного класса, предназначенная для работы в диапазоне мощности 45–390 кВт. Эта модель идеально подходит для котельных среднего масштаба, где требуется высокая тепловая эффективность и минимальные выбросы NOx. Конструкция горелки соответствует современным требованиям безопасности и энергоэффективности, включая модульное управление и встроенную диагностику.

Ключевые технические параметры

• Тип: газовая, электронно‑модулируемая
• Мощность: 45–390 кВт
• Расход газа: 4.5–39 нм³/ч
• Длина пламенной трубы: 216 мм; диаметр: 140 мм
• Электропитание: 220–230 В; потребляемая мощность: 600 Вт
• Противодавление: от −1 до 7 мбар
• Класс защиты: IP40 (пылевлагозащита), IP20 (электрозащита)
• Уровень шума: 79 дБ
• Вес: 37 кг; габариты: 72.4 × 44.2 × 42.2 см

Конструкция и составные узлы

Модульная архитектура горелки обеспечивает простой доступ к ключевым компонентам, что упрощает обслуживание. Основные детали конструкции включают:

• Топливный насос: обеспечивает стабильную подачу газа.
• Датчик пламени: контроль наличия пламени для безопасности.
• Топочный автомат: управление последовательностью работы.
• Трансформатор розжига: создаёт высокое напряжение для искрового разряда.
• Реле давления: контролирует давление в газовой рампе.
• Форсунки: обеспечивают равномерное горение.
• Сервопривод: регулирует дроссели для точной модуляции.
• Клапан: обеспечивает аварийное перекрытие газа.
• Электроды: инициируют розжиг.

Эксплуатация и преимущества

• Легкая интеграция с системами диспетчеризации и удалённой диагностики.
• Преимущества: широкий диапазон мощности, экономичное потребление, низкие выбросы.
• Рекомендации по обслуживанию: плановая проверка узлов — ежеквартально; полная инспекция — 1–2 раза в год.

Газовая горелка Riello RS 34 MZ TC FS1 — это надёжное решение для котельных и технологических установок, обеспечивающее точный термоконтроль и соответствие экологическим стандартам.
