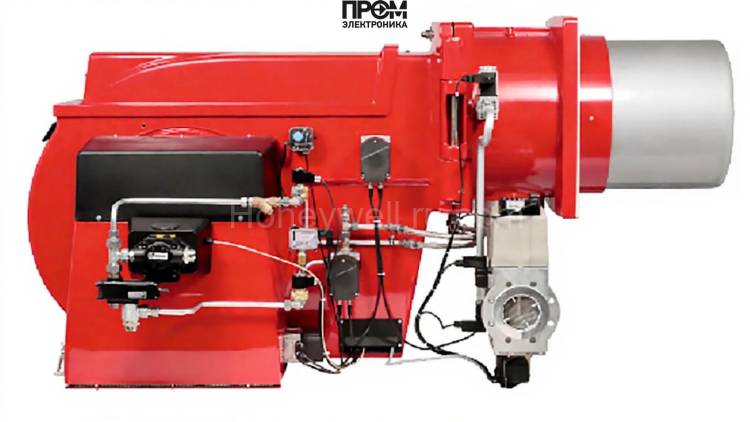

Газомазутная горелка Weishaupt RGMS 70/1-B, DN 150, исп. ZM-NR

Газомазутная горелка Weishaupt RGMS 70/1‑B, DN 150 — техническое описание

Комбинированная газомазутная горелка Weishaupt RGMS 70/1‑B (DN 150, исполнение ZM‑NR) предназначена для промышленного применения в котельных и технологических печах. Конструкция ориентирована на стабильную работу в широком диапазоне мощностей 800–7400 кВт и обеспечивает точное регулирование топлива и воздуха при изменяющихся условиях нагрузки. Техническое описание сформировано на основе заводских характеристик и сервисных требований для обеспечения безопасной, эффективной и предсказуемой эксплуатации.

Ключевые технические параметры

• Мощность: 800–7400 кВт
• Номинальный диаметр фланца: DN 150
• Длина пламенной трубы: 357 мм (тип — стандартная)
• Расход топлива: 175–658 кг/ч
• Электропитание: 220 / 380 В; потребляемая мощность 445–555 Вт
• Электродвигатель воздухо/нагнетателя: 18 000–19 820 Вт
• Рабочая температура: −15…+40 °C; противодавление: −2…20 мбар

Конструкция и составные узлы

Горелка RGMS 70/1‑B имеет модульную архитектуру, обеспечивающую простоту доступа при ТО и быструю замену изнашиваемых элементов. Основные детали и узлы, формирующие работоспособность системы:

• топливный насос — обеспечивает дозирование мазута с требуемым напором;
• форсунки — сменные сопла для формирования факела при мазутном режиме;
• датчик пламени — оптический/ионный контроль наличия факела для безопасности;
• топочный автомат — контроллер управления циклом розжига, горения и остановки;
• трансформатор розжига — формирует высоковольтные импульсы для электродов;
• электроды — компоненты системы поджига и ионизационного контроля;
• реле давления — защищает систему от отклонений давления топлива/воздуха;
• клапан (газовый/топливный) — многокамерные запорные и регулировочные агрегаты;
• серво-привод — обеспечивает точную позицию клапанов и пропорциональное управление подачей.

Эксплуатация и техобслуживание

• регламентное обслуживание: ежедневный визуальный осмотр, еженедельная проверка контроллеров и реле давления;
• ежеквартальная чистка форсунок и пламенной трубы, проверка состояния электродов и трансформатора розжига;
• ежегодная ревизия топливного насоса, проверка изоляции электродвигателя и функционала датчика пламени;
• при модернизации рекомендуется сохранять совместимость с системами автоматики и средствами сигнализации.

Преимущества и применение

• универсальность топлива (газ/мазут) и быстрый переход между режимами;
• модульная компоновка упрощает сервис и сокращает время простоя;
• широкий диапазон мощности и адаптивное управление обеспечивают экономичность и стабильность процесса.

Weishaupt RGMS 70/1‑B — технически сбалансированное решение для современных котловых установок, требующее соблюдения регламентов по безопасности и регулярного обслуживания ключевых узлов: топливного насоса, форсунок, датчика пламени, топочного автомата, трансформатора розжига, реле давления, серво-привода, клапанов и электродов.
