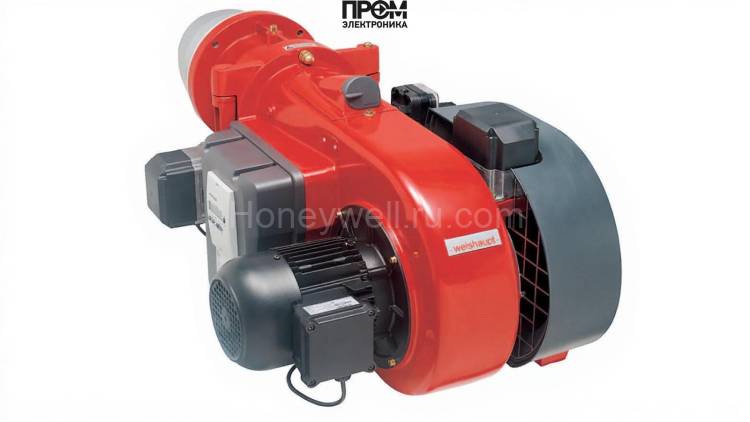

Газодизельная горелка Weishaupt WM-GL 10/3-A, 3/4, исп. ZM-T — техническое описание и состав узлов

Предлагаем техническое описание комбинированной газодизельной горелки Weishaupt WM-GL 10/3-A, 3/4 (исп. ZM‑T) с акцентом на конструктивные узлы, эксплуатационные параметры и требования 2026 года к энергоэффективности и интеграции в современную автоматику. Устройство рассчитано на диапазон тепловой нагрузки 110–1000 кВт, обеспечивает расход топлива 20–84 кг/ч и рассчитано на работу при электропитании 220/380 В. Модульная архитектура позволяет быстро проводить техобслуживание и модернизацию компонентов для соответствия строгим нормам выбросов и цифровой диагностике.

Ключевые параметры

• Мощность: 110–1000 кВт
• Длина пламенной трубы: 224 мм
• Электропитание: 220 В / 380 В
• Расход топлива: 20–84 кг/ч
• Потребляемая мощность: 65–430 Вт; электродвигатель 1810–1300 Вт
• Рабочая температура: от -15 до +40 °C; противодавление: -2…7 мбар
• Вес: 58 кг; габариты: 105.7×63×44.5 см

Конструкция и составные элементы (обязательные узлы)

Горелка выполнена по модульной схеме: каждый функциональный блок доступен для замены и тестирования без демонтажа всей установки. В техническом описании выделены основные детали, критичные для надежности и безопасности работы:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива при переключении с газового режима, допускает регулировку давления в рампе и оснащается фильтром грубой и тонкой очистки.
• Датчик пламени — оптический/ионный элемент контроля наличия горения с быстрым откликом для блокировки подачи топлива при нештатных условиях.
• Топочный автомат — программируемый блок управления этапами розжига, контроля уровня мощности и переключения между видами топлива с возможностью интеграции в систему BMS и удалённой телеметрии.
• Трансформатор розжига — генератор высокого напряжения для образования искры на электродах, спроектирован с учётом отказоустойчивости и помехозащищённости.
• Реле давления — контрольная группа безопасности, реагирует на изменение давления в топливной системе и газовой рампе, обеспечивает аварийную остановку при выходе параметров за допустимые пределы.
• Форсунки — распылители дизельного топлива с точной унификацией подачи и возможностью настройки факела для оптимизации сгорания и снижения эмиссий.
• Сервопривод — исполнительный механизм для управления положением клапанов и заслонок при трехступенчатом регулировании мощности, обеспечивающий точность и повторяемость
• Клапан — многоуровневая система газовых и топливных клапанов с электромагнитными приводами для безопасной коммутации топливных потоков.
• Электроды — элементы зажигания и контроля искрового фактора, рассчитанные на длительную эксплуатацию и простую замену в полевых условиях.

Особенности эксплуатации и сервис

• Рекомендуется регулярная проверка состояния форсунок, электродов и датчика пламени при смене топлива и по регламенту производителя.
• Контроль давления газовой рампы (73–282 мбар) и настройка реле давления для надёжной работы при перепадах подачи топлива.
• Профилактическая диагностика трансформатора розжига и топочного автомата для предотвращения отказов и корректной интеграции с цифровыми системами мониторинга.
• Модульная конструкция упрощает замену сервоприводов, насосов и клапанов без полной разборки горелки.

Weishaupt WM‑GL 10/3‑A представляет собой технически завершённое решение для промышленных котельных, где важны надёжность автоматики, вариативность топлива и простота интеграции в современные системы управления и энергоменеджмента. При проектировании систем с этой горелкой учитывайте требования по вентиляции, диаметру и сопротивлению дымохода, а также выполнение регламентных проверок безопасности и эмиссий.
