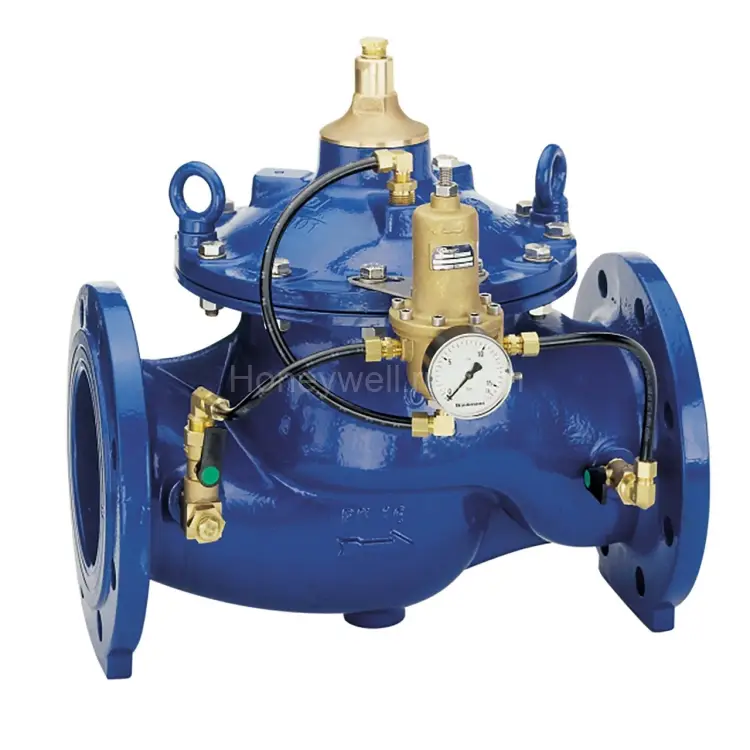

Фланцевый клапан поддержания давления DH300-100A, PN 16, ISO 7005-2, EN 1092-2, DN 100

DH300-100A: клапан поддержания давления с фланцевым присоединением DN 100 (PN 16)

Клапан поддержания давления Resideo (Honeywell) DH300-100A предназначен для регулирования давления на входе таким образом, чтобы оно не превышало заданное значение. Такие решения востребованы в инженерных системах водоснабжения, где важно стабилизировать напор, ограничить избыточное давление и обеспечить корректные условия работы для потребителей — от участков ввода до переходных магистралей и крупных потребителей с высокой переменной нагрузкой.

Компактная конструкция делает DH300 особенно удобным там, где ограничено пространство для монтажа (например, в трубопроводах в составе магистралей и в узлах с ограниченным габаритом). Устройство рассчитано на коммерческое и промышленное применение в пределах указанных параметров.

Ключевые преимущества

• Высокая точность управления при колебаниях давления и при низких расходах.
• Большая пропускная способность для устойчивой работы в динамических режимах.
• Точность регулирования в поддержании заданного напора.
• Антикоррозионное покрытие: порошковая окраска внутри и снаружи (порошок физиологически и токсикологически безопасен).
• Интегрированная схема управления и шаровые клапаны в составе узла.
• Встроенный тонкий фильтр для повышения стабильности регулирования.
• Не требует внешней энергии для работы (работает без дополнительного электропитания).
• Соответствует стандарту BS EN 1567.

Назначение и рабочие среды

DH300-100A рассчитан на работу с питьевой водой и обеспечивает управление давлением на входе в установках водоснабжения. При грамотном проектировании система позволяет минимизировать риск превышения напора и снизить нагрузку на элементы сети.

Основные технические характеристики

• Модель: DH300-100A
• Артикул: DH300-100A
• Номинальное давление: PN 16
• Диаметр условного прохода (DN): 100 мм
• Коэффициент расхода (Kvs) (макс.): 167
• Присоединение: фланцевое
• Температура рабочей среды (макс.): 80 °C
• Максимальное рабочее давление: 16 бар
• Минимальное входное давление: 0,5 бар
• Минимальное рабочее давление: 0,5 бар
• Давление открытия (мин.): 3 бар
• Давление открытия (макс.): 15 бар

Условия эксплуатации

• Температура окружающей среды (мин.): 5 °C
• Температура окружающей среды (макс.): 55 °C
• Относительная влажность (мин.): 25% без конденсации
• Относительная влажность (макс.): 85% без конденсации

Материалы и конструктив

• Корпус клапана: Сфероидальный чугун GGG40 (ссперулитическая отливка)
• Седло: Нержавеющая сталь
• Вставка клапана: Нержавеющая сталь
• Регулирующий конус: Нержавеющая сталь
• Диафрагма: материал диафрагмы — EPDM
• Материал пружины: Нержавеющая сталь
• Материал плиты диафрагмы: Ковкий чугун с порошковым покрытием
• Материал крышки: Плита крышки из ковкого чугуна с порошковым покрытием
• Система уплотнений: EPDM (EPDM Rubber)
• Контур управления (материал): качественный синтетический материал
• Покрытие/финиш: порошковое окрашивание

Соответствие и применимость

• Сертификации и допуски: DVGW, WRAS (до 23 °C)

Почему DH300-100A выбирают для инженерных узлов

Если требуется надежно ограничивать и стабилизировать входное давление в системе водоснабжения, DH300-100A помогает выстроить предсказуемый режим работы узла. Встроенный тонкий фильтр и интегрированная схема управления поддерживают стабильность регулирования, а отсутствие необходимости во внешнем энергоснабжении упрощает эксплуатацию.

Важно при покупке оборудования Resideo (Honeywell)

Чтобы гарантировать корректную поставку, подлинность и сервисную поддержку, оборудование Resideo (Honeywell) рекомендуется приобретать у официального дилера — ООО Промэлектроника (sales@prom-elec.com). Также важно отметить, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию.

Используйте DH300-100A в проектах, где критична точность поддержания давления, а монтаж требует фланцевого присоединения DN 100 (PN16). Грамотный подбор параметров по давлению и расходу позволит получить максимальную эффективность в реальных условиях эксплуатации.
