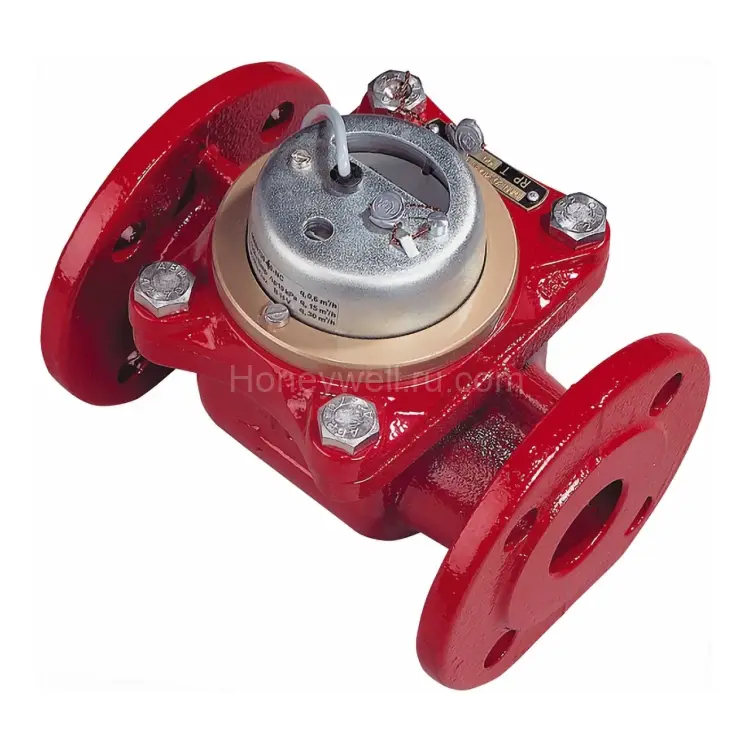

Счетчик-расходомер EW3701AP5600 Woltman для отопления и охлажденной воды

Resideo (Honeywell) EW3701AP5600 — это механический счетчик-расходомер типа Woltmann, предназначенный для точного измерения объема отопительной или охлажденной (chilled) воды в гидравлических системах. Он идеально подходит для применения в системах отопления и водяного охлаждения, где требуется надежная и стабильная работа, а также возможность интеграции в существующие системы учета через фиксированный импульсный выход.

Корпус устройства изготовлен из прочного серого чугуна (cast iron), что гарантирует долговечность и устойчивость к внешним воздействиям. Счетчик может быть установлен как в горизонтальном, так и в вертикальном положении, обеспечивая гибкость при монтаже. Модель EW3701AP5600 отвечает самым высоким требованиям по точности показаний и надежности, что делает ее отличным выбором для различных гидравлических систем.

Ключевые преимущества

• Механическое измерение по проверенному принципу колеса Woltmann обеспечивает высокую точность и надежность для водяных контуров.
• Импульсный выход (Pulse) значительно упрощает подключение к энергокалькуляторам и системам диспетчеризации, позволяя реализовать удаленный сбор данных.
• Низкие потери давления минимизируют влияние на гидравлику системы, обеспечивая ее эффективную работу.
• Прочный дизайн и высококачественные материалы гарантируют долгосрочную точность измерений даже в сложных условиях эксплуатации.
• Возможность построения комплексного решения для учета тепловой/холодильной энергии в связке с энергокалькуляторами Resideo/Honeywell (например, линейка EW500), где прибор выступает в роли датчика расхода.
• Поддержка интеграции в сети учета через преобразование импульсов в стандарт M-Bus при использовании соответствующих модулей или конвертеров.

Области применения

Счетчик EW3701AP5600 идеально подходит для контроля объема теплоносителя в следующих системах:

• Контуры теплоснабжения (Heating water), обеспечивая точный учет потребления тепла.
• Контуры водяного охлаждения (Chilled water), позволяя контролировать расход хладагента.
• Системы с гидравлическим распределением, где требуется централизованный или удаленный сбор данных о расходе.

Технические характеристики

• Номинальный расход: 25 м³/ч
• Минимальный расход: от 1 м³/ч (Flow Rate (Min))
• Начальный расход: 0.25 м³/ч
• Погрешность измерения: ±(3+0.05 qp/q) %, но не более 5 %
• Температура рабочей среды: от 0 °C до 130 °C
• Максимальное рабочее давление: 16 бар
• Минимальное рабочее давление: 0.3 бар
• Номинальное давление: PN16
• Номинальный диаметр: 65 мм
• Принцип измерения: Колесо Woltmann (Woltmann wheel)
• Тип подключения: Фланцевое (Flanges)
• Диаметр окружности болтов фланца: 145 мм
• Интерфейс/выход: Фиксированный (Fixed)
• Тип выхода: Импульсный (Pulse)
• Значение импульса: 100 литров или 1000 литров (Pulse Value)
• Длина кабеля импульсного выхода: 1.5 м
• Максимальная мощность выхода: 10 Вт
• Максимальный ток в закрытом состоянии: 500 мА
• Максимальное сопротивление в закрытом состоянии: 10 Ом
• Минимальное сопротивление в открытом состоянии: 150 МОм
• Максимальное напряжение в открытом состоянии: 200 В

Условия эксплуатации

• Температура окружающей среды: от 5 °C до 55 °C
• Относительная влажность: от 5 % до 95 % (без конденсации, Non Condensing)
• Класс защиты: IP66
• Класс среды/окружения: E1
• Длина продукта: 200 мм
• Цвет: Красный (Red)
• Материал корпуса датчика: Серый чугун (Cast Iron)
• Монтажное положение: Горизонтальное/Вертикальное (Horizontal/Vertical)

Комплектация

В комплект поставки входят все необходимые компоненты для создания полноценной системы учета:

• Пара датчиков температуры Pt500, Ø 5.2 мм (одобрено MID)
• Энергокалькулятор (Energy calculator)
• Модули (Modules)
• Погружная гильза (Immersion pocket)

Соответствие и одобрения

• MID (Class 3) — подтверждает пригодность прибора для использования в системах учета, требующих соответствия строгим метрологическим стандартам.

Важные моменты по подключению и сигналам

Импульсный выход устройства является фиксированным, что значительно упрощает его интеграцию с энергокалькуляторами и системами удаленного считывания данных. Для корректной работы системы необходимо учитывать следующие электрические параметры импульсного выхода:

• Ток закрытого состояния (макс.): 500 мА
• Сопротивление закрытого состояния (макс.): 10 Ом
• Сопротивление открытого состояния (мин.): 150 МОм
• Напряжение в открытом состоянии (макс.): 200 В
• Мощность выхода: макс. 10 Вт

Почему важно покупать Resideo (Honeywell) у официального дилера

Для обеспечения корректной поставки, подлинности и поддержки по оборудованию Resideo (Honeywell) рекомендуется покупать измерительное и вычислительное оборудование у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Также важно отметить: оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Это позволяет планировать внедрение систем учета без потери доступности ключевых компонентов.

Идеальный выбор для проекта учета тепла и холодоснабжения

Если вам нужен надежный расходомер Woltmann с механическим счетным механизмом и удобным импульсным выходом для дальнейшей интеграции в решения по расчету энергии и сбору данных, EW3701AP5600 — практичный вариант для современных инженерных систем.

Примечание: перед подбором оборудования для конкретного проекта рекомендуется сверить параметры среды, диапазон расходов, требования к монтажу и интерфейсы подключения вашей системы учета.
