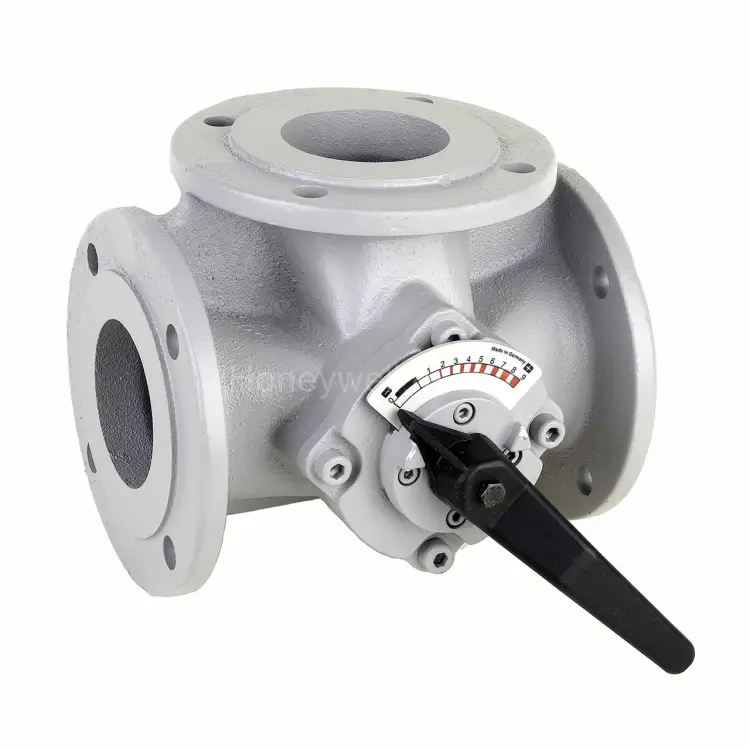

DR40FA — трехходовой ротационный смесительный клапан, фланцы DIN2531, DN40, Kvs 25
- ```html```
DR40FA — трехходовой ротационный смесительный клапан
Клапан смешивания DR40FA — это трехходовой ротационный регулирующий элемент серии DR, предназначенный для управления температурой в системах подачи воды, отопления и кондиционирования воздуха. Модель рассчитана на работу с горячей/холодной водой с учетом требований VDI 2035, а также на применение в контурах с водно-гликолевой смесью до 50%.
Благодаря прочной конструкции, рассчитанным параметрам по давлению и температуре, а также корректной работе в паре с актуаторами клапанный узел обеспечивает стабильное смешивание потоков и предсказуемое регулирование в инженерных системах зданий.
Ключевые преимущества
- Трёхходовая логика смешивания с ротационным принципом управления потоком
- Фланцевое присоединение DIN 2531 для удобной интеграции в существующие гидравлические схемы
- Номинальные параметры PN 6 и рабочие ограничения по перепаду давления
- Равномерный процентный профиль (Equal Percentage) для более точной настройки регулирования
- Уплотнение double o-ring (двойное кольцевое уплотнение) для надёжности при эксплуатации
- Подходит для горячей/холодной воды VDI2035 и смесей с гликолем до 50%
Основные технические характеристики
- Артикул / серия: DR40FA, серия DR
- Тип клапана: трехходовой ротационный смесительный
- Тип подключения: фланцевое (Flanged), DIN 2531
- Номинальный диаметр: DN 40
- Kvs: 25
- Номинальное давление: PN 6
- Угол поворота: 90°
- Крутящий момент (Torque): 20 Нм
- Характеристика потока: равномерный процентный (Equal Percentage)
- Макс. температура среды: 130 °C
- Мин. температура среды: 2 °C
- Максимальный перепад давления (Δp max): 100 кПа
- Усилие/условия для закрытия: до 100 кПа при 20 Нм
- Материал корпуса: серый чугун
- Тип уплотнения: двойное уплотнение o-rings
- Контролируемая среда: вода с макс. 50% гликоля согласно VDI 2035
Где применяется DR40FA
Клапан используется как элемент гидравлической обвязки для формирования нужной температуры за счет смешения потоков. Он подходит для применения в типовых инженерных системах зданий, где требуется управляемая подача теплоносителя:
- системы отопления (температурный контроль подающего потока)
- контуры подготовки и смешения воды
- системы кондиционирования и холодоснабжения (в составе узлов смешивания)
- варианты с водно-гликолевыми смесями до 50% по требованиям VDI 2035
