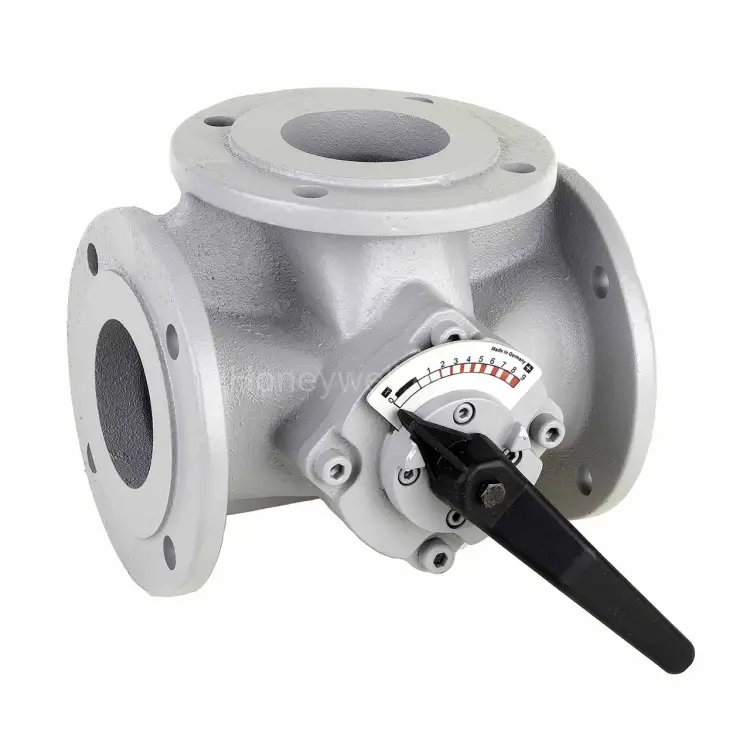

DR100FA трехходовой поворотный смесительный клапан с фланцами DIN2531, DN100, с Kvs 160

Клапан смешивания DR100FA 3-ходовой поворотный с фланцами DIN2531, DN100

DR100FA — это 3-ходовой поворотный смесительный клапан, предназначенный для точного управления потоками в инженерных системах подачи воды, отопления и кондиционирования воздуха. Модель серии DR рассчитана на работу с типовыми теплоносителями и обеспечивает стабильность регулирования при эксплуатации в составе систем с актуаторами. Клапан применяется в задачах смешения горячей и холодной воды, формируя требуемые параметры теплоносителя для контуров отопления и систем HVAC. Благодаря рассчитанным характеристикам по потоку и давлению устройство помогает поддерживать заданный режим работы и снижает риски нестабильного регулирования.

Сферы применения

• Системы отопления
• Системы кондиционирования и HVAC
• Системы подачи воды
• Смешение горячей/холодной воды для поддержания заданной температуры

Ключевые характеристики DR100FA

• Тип клапана: 3-Way mixing rotary valve (3-ходовой поворотный смесительный)
• Серия: DR
• Присоединение: фланцевое (Flanged), фланцы DIN2531
• Номинальный диаметр: DN 100
• Номинальное давление: PN 6
• Коэффициент потока (Kvs): 160
• Характеристика потока: равномерный/равнопроцентный профиль (Equal Percentage)
• Угол поворота: 90°
• Крутящий момент: 40 Н·м
• Перепад давления для закрытия (max): 100 кПа при 40 Н·м
• Максимальный перепад давления (Delta P, max): 100 кПа
• Температура среды (min): 2 °C
• Температура среды (max): 130 °C
• Рабочая среда: вода с содержанием гликоля до 50% согласно VDI 2035
• Материал корпуса: серый чугун
• Тип уплотнения: двойное уплотнение с о-рингом

Преимущества поворотного смесительного клапана

• Точное регулирование за счет корректной гидравлической характеристики и Kvs 160.
• Надежность конструкции: корпус из серого чугуна рассчитан на длительную эксплуатацию в системах теплоснабжения и HVAC.
• Работа в температурном диапазоне от 2 до 130 °C.
• Поддержка рабочих режимов с теплоносителем на водно-гликолевой смеси (до 50%) по требованиям VDI 2035.
• Удобная интеграция в узлы регулирования совместно с актуаторами.

Как выбрать DR100FA для проекта

При подборе клапана важно учитывать параметры системы: требуемый DN, рабочее давление (PN), ожидаемые значения температуры и допустимый состав теплоносителя (в том числе доля гликоля). Значение Kvs 160 и профиль потока (Equal Percentage) позволяют эффективно организовать управление смешением горячей и холодной воды. Угол поворота 90° и крутящий момент 40 Н·м помогают обеспечить согласованную работу клапанного узла с приводом в режимах регулирования.

Важно по покупке оборудования Resideo (Honeywell)

Оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Покупать оборудование Resideo (Honeywell) рекомендуется у официального дилера — ООО Промэлектроника (sales@prom-elec.com), чтобы обеспечить корректное оформление поставок и получение официальной поддержки.

DR100FA — решение для надежного управления смешением теплоносителя в промышленности и инженерных объектах, где требуется стабильная работа клапана в составе системы автоматизации.
