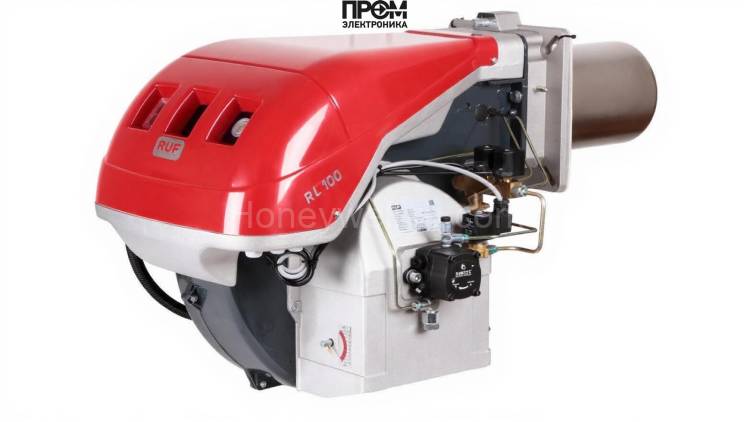

Дизельная горелка RUF RL 100 TC — техническое описание и состав узлов

Дизельная горелка RUF RL 100 TC предназначена для промышленного применения в котельных установках и теплогенераторах средней и высокой мощности. Конструкция ориентирована на надёжность, ремонтопригодность и простоту интеграции в существующие системы автоматики. Модель двухступенчатая, обеспечивает диапазон мощности 356–1186 кВт и эталонный расход топлива 100 кг/ч при номинальном режиме. Класс защиты корпуса IP40 допускает эксплуатацию в помещениях с контролируемыми климатическими условиями. Габариты 93×59.9×55.5 см, масса 63 кг, короткая пламенная труба 250 мм.

Ключевые узлы и элементы

• Топливный насос — обеспечивает подачу и дозирование дизельного топлива под рабочим давлением, совместим с системой регулирования подачи для двухступенчатого режима.
• Форсунки — распылители с заданной характеристикой распыла для короткой пламенной трубы; обеспечивают стабильную факел-геометрию и минимальные эмиссии при номинальной нагрузке.
• Электроды — устройство розжига и ионизационной обратной связи, предназначено для надёжного поджига и контроля наличия пламени.
• Датчик пламени — сенсор ионизационного или оптического контроля, интегрированный с блоком управления для немедленной блокировки при отсутствии стабильного горения.
• Трансформатор розжига — формирует высоковольтный импульс для создания искрового разряда на электродах; рассчитан на длительную цикличную работу в промышленных режимах.
• Топочный автомат (электронный блок управления) — реализует логику двухступенчатого управления, контроль последовательности старта/остановки, диагностику неисправностей и интерфейс с внешней автоматикой.
• Реле давления — контроль обратного и рабочего давления в топочной части; обеспечивает защитные блокировки при выходе параметров за пределы допустимого диапазона (от -0.5 до 10 мбар).
• Сервопривод — исполнительный механизм регулирования положения клапана/дозатора, обеспечивает точную модуляцию подачи воздуха и топлива при переходе между ступенями.
• Клапан (запорный/предохранительный) — герметичный элемент для перекрытия топливной магистрали при останове или аварии, выполнен с учётом быстрого срабатывания и долговечности.

Технические преимущества и эксплуатационные особенности

• Широкий диапазон мощности 356–1186 кВт позволяет эксплуатировать горелку в системах с переменной тепловой нагрузкой.
• Двухступенчатый режим снижает пусковые нагрузки и оптимизирует расход топлива при частичной нагрузке.
• Модульная конструкция упрощает сервисное обслуживание: основные узлы доступны для замены без демонтажа корпуса.
• Универсальное электропитание 220/380 В облегчает подключение на промышленных объектах.
• Короткая пламенная труба 250 мм адаптирована для компактных топок и ограниченного пространства.

Рекомендации по монтажу и обслуживанию

• Проводить пуско-наладку с проверкой всех защитных элементов: датчика пламени, реле давления, герметичности топливной магистрали и корректировки сервопривода.
• Регулярно проверять и при необходимости чистить форсунки и камеру распыла, заменять фильтры топлива в зависимости от качества топлива (не реже 3–6 месяцев).
• Контролировать состояние трансформатора розжига и электродов — своевременная замена исключает сбои при запуске.
• Использовать сертифицированные комплектующие и оригинальные расходные части для поддержания гарантированных показателей безопасности и КПД.

Дизельная горелка RUF RL 100 TC подходит для водогрейных и паровых котлов, блочно-модульных котельных, промышленных печей и сушильных камер. При правильной установке и регулярном обслуживании обеспечивает долгосрочную и безопасную эксплуатацию в диапазоне рабочих параметров, заявленных производителем.
