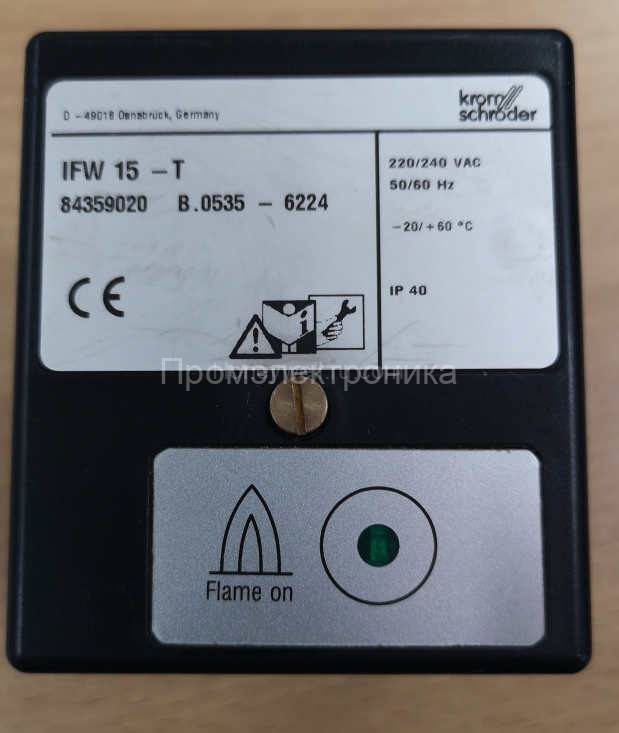

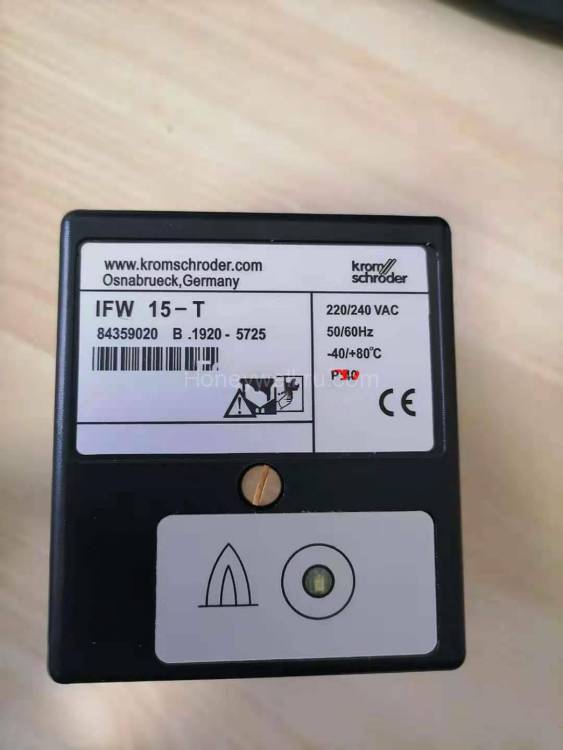

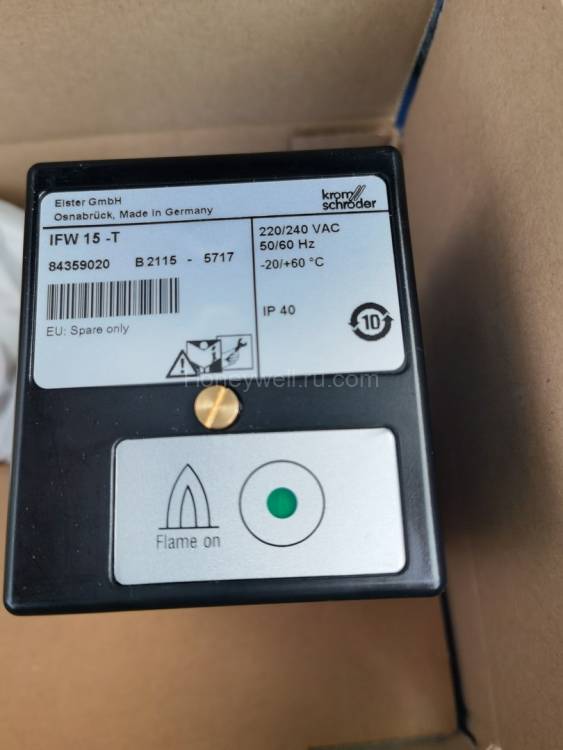

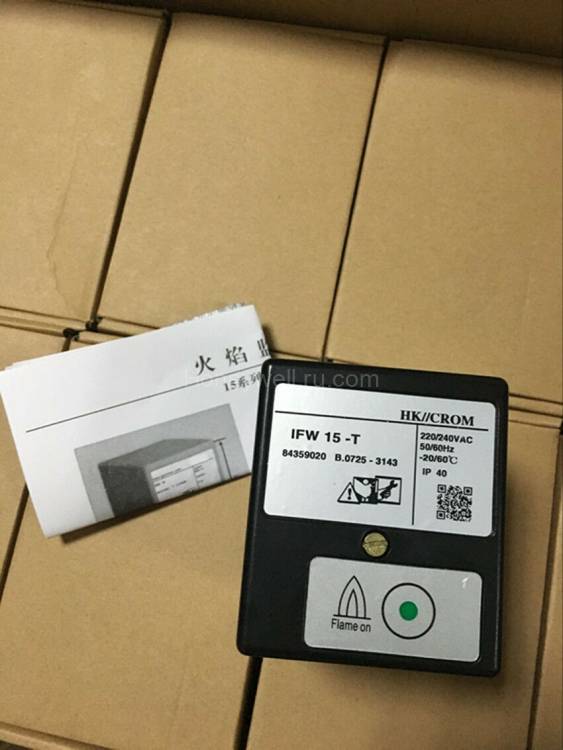

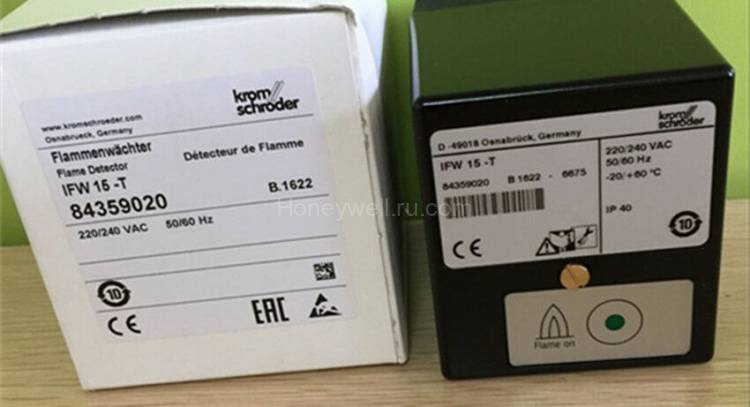

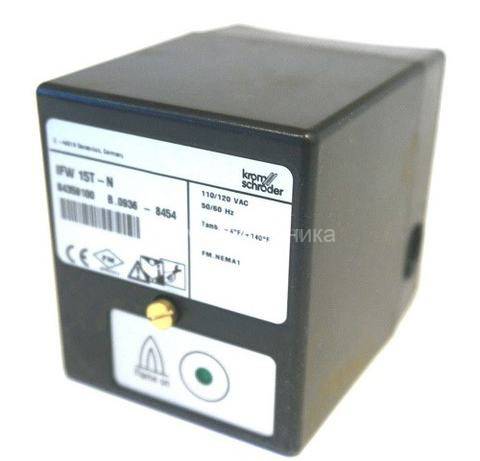

Kromschroder IFW 15-T, 84359020

Автоматы управления горелкой Kromschroder IFW 15-T, 84359020 предназначены для определения и сигнализации наличия сигнала пламени по ионизационному принципу или при помощи фотодатчика.

Пуск в эксплуатацию:

Проверьте автомат управления горелками на запуск без сигнала пламени и на посторонний свет при запуске.
➔ Запуск без сигнала пламени
Включите установку без газа при закрытом шаровом кране. Автомат управления горелками производит зажигание, открывает газовый клапан и отключается по неисправности.
➔ Посторонний свет при запуске
Снимите верхнюю часть IFW 15 с нижней части и подождите, пока автомат управления горелками  не отключится по неисправности

Включите установку.

➔ После сигнала термодатчика автомат управления горелками производит проверку наличия постороннего источника света.
➔ Для этого должны быть замкнуты контакты между клеммами 6 – 7 автомата контроля пламени IFW 15.
➔ После успешной проверки горелки зажигаются и открываются пилотные газовые клапаны V1.
➔ После того, как все автоматы контроля пламени, а также автомат управления горелками распознают пламя (горит зеленый светодиод), автомат управления горелками открывает главный газовый клапан V2.
➔ Все горелки находятся в рабочем состоянии.
➔ IFW 15 замыкает два контакта, после того, как распознает пламя: нормально замкнутый контакт между 6 – 7 и нормально открытый контакт между 8 – 9.

Возможные неисправности и их устранение:

 Измерьте постоянный ток в кабеле, по которому идет сигнал пламени. Если измеренное значение менее 1 µA, у этого явления могут быть следующие причины:
- Перепутаны L1 и N
- Короткое замыкание на ионизационном электроде из-за нагара, грязи или влаги на изоляторе
- Ионизационный электрод неправильно расположен по отношению к краю пламени –
- Неправильное соотношение газ-воздух
- Пламя не имеет контакта с заземленным корпусом горелки из-за высокого давления газа или воздуха
- Горелка или автомат контроля пламени IFW 15 не заземлены (или недостаточно хорошо заземлены)
- Короткое замыкание или разрыв кабеля для подачи сигнала пламени
- Загрязнился УФ-датчик

 При замене старого прибора без трансформатора на новый прибор с трансформатором отсутствует перемычка между клеммой 4 и заземленным корпусом горелки. Подключите проволочную перемычку между клеммой 4 и заземленным
корпусом горелки

Принцип работы Kromschroder IFW 15-T, 84359020:

При подаче напряжения на автомат контроля пламени он сразу готов к работе.
При наличии пламени образуется сигнал постоянного тока и замыкается реле. Контакты данного реле, в зависимости от случая применения, могут использоваться для выполнения задач управления.

Если гаснет пламя, то прерывается подача сигнала наличия пламени на автомат управления горелками и осуществляется аварийное отключение. Это также происходит при установлении наличия источника внешнего света до розжига.
