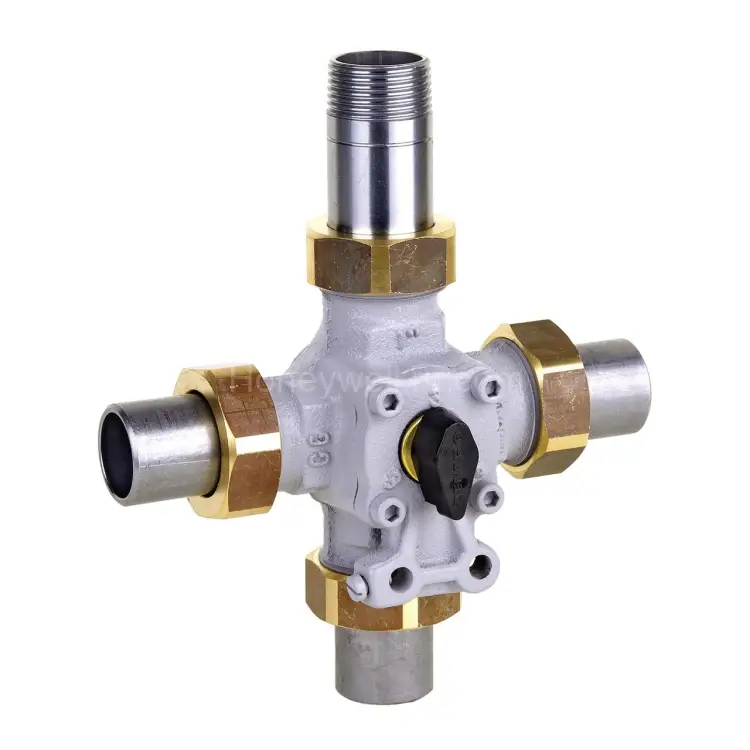

ZRK32 Компактный 4-ходовой поворотный смесительный клапан DN32, Kvs 14

Обзор товара

ZRK32 — компактный 4-ходовой поворотный смесительный клапан (rotary mixing) из серии ZRK, предназначенный для точного регулирования температуры подающей воды в системах отопления и вентиляции/кондиционирования. Клапан обеспечивает надежное смесительное управление за счет оптимизированной характеристики и исполнения, рассчитанного на долговременную работу в инженерных сетях.

Модель разработана для работы с требованиями по качеству теплоносителя VDI 2035 и допускает использование водно-гликолевых смесей до 50%. Для компактных схем с ограниченным пространством и высокими требованиями к управлению температурой ZRK32 — практичное решение для гидравлических контуров.

Ключевые особенности и преимущества

• 4-ходовая конструкция для смешивания потоков и управления температурой подающей воды
• Поворотный механизм на 90° — удобный цикл управления и согласование с приводами
• Корпус из серого чугуна — прочность и стабильность характеристик в эксплуатации
• Хромированная пробка для увеличенного ресурса и стойкости к износу
• Защита от коррозии для работы в системах с регламентированным качеством теплоносителя
• Патентованная система обратной промывки — быстрый и тщательный способ очистки фильтра
• Надежное крепление электрических приводов для стабильного позиционирования клапана
• Поставляется в сборе с присоединительными элементами: 3× сварной гофр/втулка и 1× резьбовая втулка (screw connections)
• Оптимизированная характеристика для контроля температуры подающей воды

Технические характеристики

• Артикул/модель: ZRK32
• Тип клапана: 4-ходовой
• Серия: ZRK
• Номинальный размер: DN 32
• Номинальное давление: PN 6
• Макс. расходный коэффициент Kvs: 14 (в спецификации также указан Kvs 16)
• Характеристика расхода: равнопроцентная (Equal Percentage)
• Класс среды: вода с макс. 50% гликоля по VDI 2035
• Рабочие температуры: от 2 °C до 110 °C
• Макс. дифференциальное давление для закрытия: 30 кПа
• Макс. Δp: 30 кПа
• Тип присоединения: внешняя резьба (External Thread)
• Угол поворота: 90°
• Крутящий момент: 10 Н·м
• Материал корпуса: серый чугун

Где применяется

Клапаны такого класса широко применяются для формирования заданного температурного режима в контуре отопления и смешанных системах, где требуется стабильное управление температурой подающей воды. Учитывайте состав теплоносителя и требования к качеству воды.

• Системы отопления с узлами смешения
• Схемы отопления и кондиционирования (hot/cold water applications)
• Контуры с теплоносителем согласно VDI 2035
• Установки с водно-гликолевой смесью до 50%

Как выбрать и на что обратить внимание при монтаже

• Проверьте соответствие DN, PN, рабочему диапазону температуры и требованиям по Δp.
• Убедитесь, что используемая среда соответствует допускам: вода/гликоль до 50% и требования VDI 2035.
• Согласуйте клапан с выбранным электрическим приводом (по типу и требуемому моменту/управляющему сигналу).
• Используйте корректные соединения и соблюдайте требования к герметичности резьбовых узлов.
