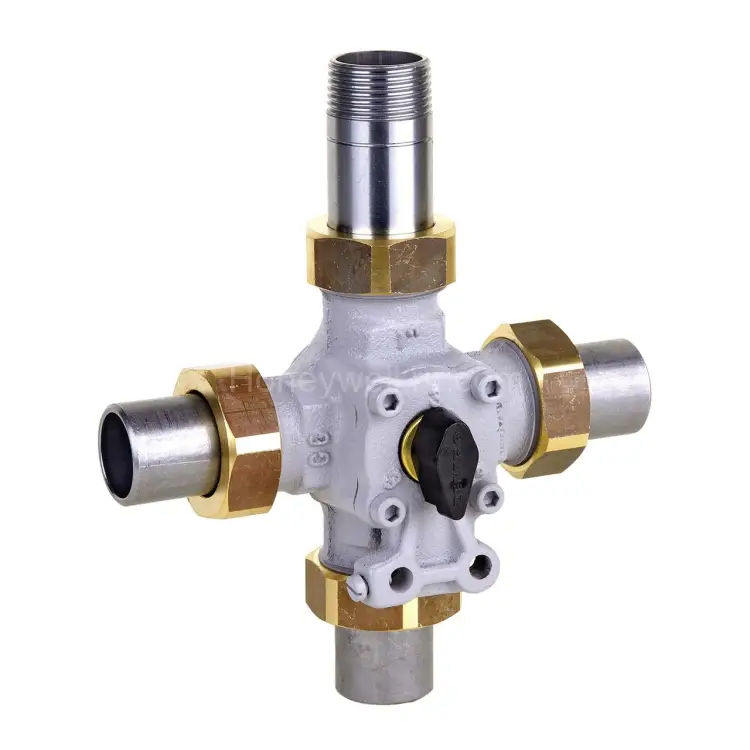

ZRK20 4‑ходовой поворотный смесительный клапан компактный DN20, Kvs 5,6

Обзор ZRK20 — компактный 4‑ходовой поворотный смесительный клапан DN20

Resideo (Honeywell) ZRK20 — это компактный 4‑ходовой поворотный смесительный клапан, предназначенный для точного управления температурой воды в системах отопления и вентиляции/кондиционирования. Клапан создан для надежного и стабильного смешения потоков горячей и холодной воды, обеспечивая контроль подачи в соответствии с заданной температурой.

Модель относится к серии ZRK и рассчитана на работу в инженерных системах, где требуется предсказуемое регулирование параметров теплоносителя, включая применение водогликолевых смесей. Поддерживается соответствие требованиям VDI 2035 и допускается смесь воды с гликолем до 50%.

Ключевые преимущества

• Компактная конструкция для удобной интеграции в узлы смешения и регулирования.
• 4‑ходовое исполнение (Valve Type: 4-way) для смешивания потоков горячей/холодной воды.
• Оптимизированная характеристика для управления температурой подающей воды в системах отопления и кондиционирования.
• Корпус из серого чугуна обеспечивает долговечность и устойчивость к коррозии.
• Хромированная заглушка (plug) — увеличенный ресурс и устойчивость к износу.
• Поставляется в комплекте с присоединительными элементами: 3× сварные и 1× резьбовые гильзы.

Технические характеристики

• Артикул/модель: ZRK20
• Серия: ZRK
• Тип клапана: 4-ходовой поворотный смесительный
• DN (номинальный диаметр): DN 20
• Расходный коэффициент Kvs (макс.): 5,6 (в карточке указан Kvs 6,3)
• Номинальное давление: PN 6
• Тип регулирующей характеристики клапана: Equal Percentage (эквипроцентная)
• Ход/угол поворота: 90°
• Требуемый крутящий момент: 10 Н·м
• Макс. температура рабочей среды: 110 °C
• Мин. температура рабочей среды: 2 °C
• Максимальное дифференциальное давление для отсечки (Delta P): 30 кПа
• Материал корпуса: Серый чугун
• Присоединение: Внешний резьбовой тип (External Thread)
• Применение: Для систем отопления и кондиционирования, контроль качества горячей/холодной воды по VDI2035, водогликолевая смесь до 50%.
• Рабочая среда: Вода с гликолем до 50% согласно VDI 2035.

Назначение и рабочая среда

Клапан ZRK20 применяется для управления температурой теплоносителя в отопительных и охлаждающих контурах. Допускается использование:

• Вода с учетом требований качества VDI 2035.
• Водогликолевая смесь до 50% (Controlled Media: Water with max. 50% glycol according to VDI 2035).

Где используется

• Узлы приготовления и смешения теплоносителя для систем отопления.
• Системы кондиционирования и вентиляции с управлением температурой воды.
• Регулирование подающей воды в тепловых контурах, где важна стабильность смешения и повторяемость работы.

Почему выбирают Resideo (Honeywell)

Resideo (Honeywell) проектирует гидравлическую арматуру для инженерных систем с фокусом на долговечность, точность управления и удобную интеграцию. ZRK20 в компактном исполнении помогает организовать корректное регулирование температуры и поддерживать предсказуемую работу системы в течение длительного времени.
