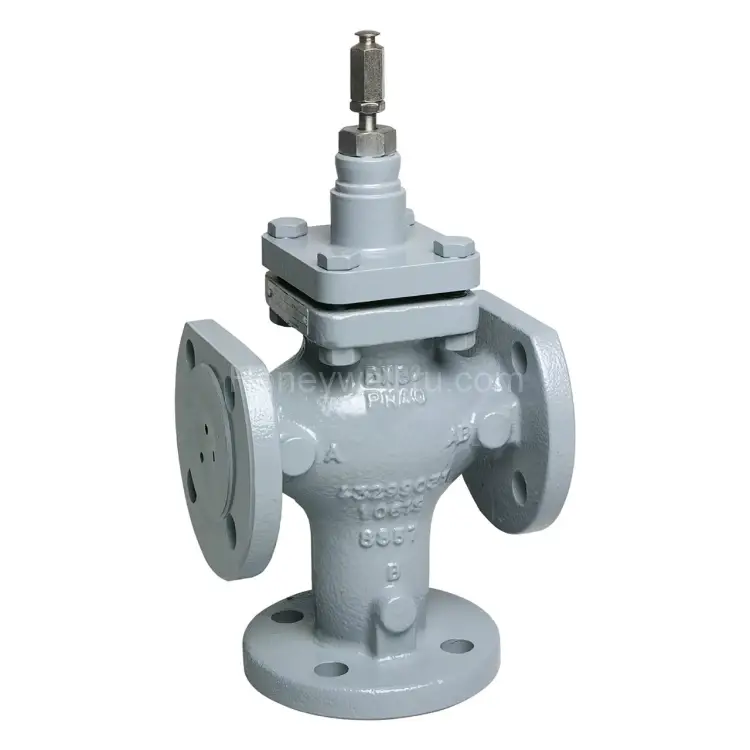

XF150B360RA трехходовой клапан, фланцевый, DN150, PN16, Kvs 360, распределительный

XF150B360RA — это трехходовой линейный клапан с фланцевым присоединением, предназначенный для модульного управления потоками горячей/холодной воды и (при соответствующих условиях) паром в инженерных системах отопления, вентиляции и кондиционирования воздуха. Клапан обеспечивает стабильное распределение и предсказуемую характеристику регулирования, что важно для поддержания заданных температурных режимов и снижения энергопотребления.

Важно: оборудование Resideo (Honeywell) приобретается у официального дилера — ООО Промэлектроника (sales@prom-elec.com). Кроме того, оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию.

Ключевые преимущества

• Линейная характеристика потока: A-AB линейная, B-AB линейная — для корректного пропорционального регулирования.
• Фланцевое соединение для надежного монтажа и удобства обслуживания.
• Высокая пропускная способность: Kvs 360 — подходит для систем с требованием к производительности.
• Устойчивость к рабочим условиям: диапазон температур рабочей среды от 2 °C до 220 °C.
• Прочная конструкция корпуса: чугун GG25.
• Низкая степень утечки на седле и металлическое седло — ресурсная работа в длительных режимах.
• Стабильность запорного усилия: максимальное дифференциальное давление для закрытия — 90 кПа для 1800 N.
• Материал штока: нержавеющая сталь — стойкость к коррозии и долговечность.
• Максимальный ход до 38 мм для точного позиционирования.
• Совместимость с электрическими приводами с прямым соединением (для реализации автоматического управления).

Технические характеристики

• Артикул: XF150B360RA
• Тип клапана: трехходовой линейный клапан (3-Way linear valve)
• Соединение: фланцевое (Flanged)
• Размер: DN 150
• Номинальное давление: PN 16
• Материал корпуса: чугун GG25
• Максимальная температура среды: 220 °C
• Минимальная температура среды: 2 °C
• Управляемая среда: вода с содержанием до 50% гликоля (по VDI 2035)
• Характеристика потока: A-AB линейная, B-AB линейная
• Значение Kvs: 360
• Макс. дифференциальное давление для закрытия: 90 кПа для 1800 N
• Действие штока: шток поднимается для закрытия порта A-AB
• Максимальный ход: 38 мм
• Материал штока: нержавеющая сталь

Где применяется XF150B360RA

Клапан XF150B360RA используют в узлах автоматического регулирования, где требуется управлять распределением потоков с высокой точностью и стабильностью. Он подходит для проектов в сфере централизованного теплоснабжения, промышленных котельных, а также для объектов с системами ОВиК, где важны надежная работа арматуры и корректная характеристика регулирования.

• регулирование потоков в системах отопления и теплообмена;
• поддержание заданных температур в контурах различной мощности;
• узлы смешения/распределения потоков в HVAC и инженерных системах;
• применения, где важны герметичность седла и ресурсность в длительном цикле.

Особенности конструкции

• Металлическое седло обеспечивает длительный срок службы.
• Низкая утечка на сиденье помогает поддерживать стабильность регулирования.
• Автоматически регулируемая упаковка (по конструкции изделия) способствует надежной работе соединений в течение эксплуатации.
• Точное позиционирование — для современного контроля температуры и предсказуемой работы в автоматике.
• Постоянный общий поток в течение полного хода клапана — полезно при задачах распределения/смешения.
• Легкая интеграция электрических приводов с прямым соединением для реализации полного цикла автоматического управления.

Как выбрать и что учесть при покупке

Чтобы обеспечить корректную работу клапана в системе, необходимо учитывать параметры DN, PN, диапазон температур и характер требуемого регулирования. Также при подборе привода следует ориентироваться на требуемое управляющее усилие и совместимость с данным клапаном.

• Проверьте соответствие DN 150 и PN 16 параметрам вашей системы.
• Убедитесь, что условия эксплуатации находятся в допустимых пределах: 2…220 °C.
• При использовании теплоносителей с гликолем учитывайте ограничения по составу (до 50% по VDI 2035).
• Согласуйте выбор привода с диапазоном хода и задачей регулирования (линейная характеристика потока A-AB/B-AB).

Официальные поставки Resideo (Honeywell) в России

Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Для гарантированного качества, корректных документов и сервисной поддержки рекомендуем покупать оборудование у официального дилера — ООО Промэлектроника (sales@prom-elec.com).
