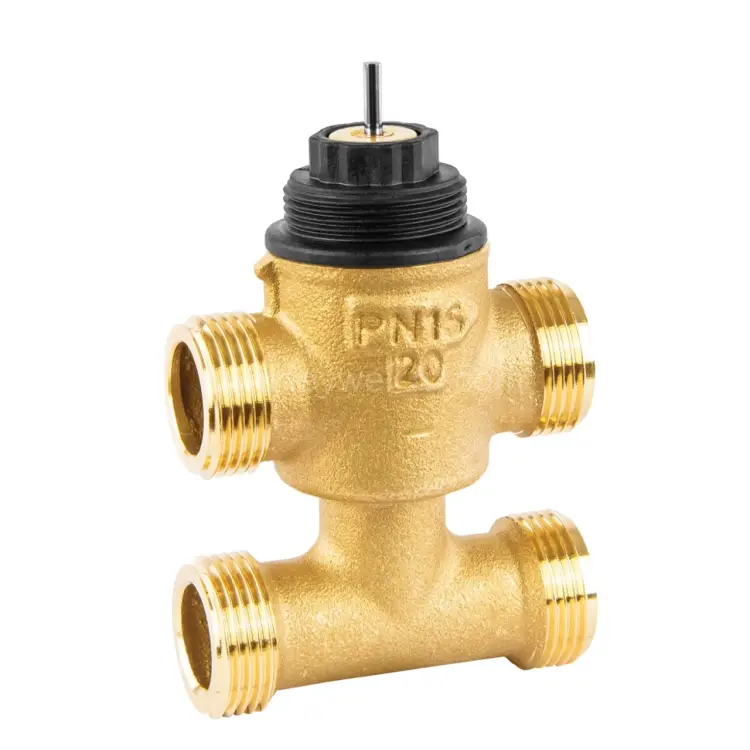

VYE20B4.0OF — компактный 3-ходовой линейный клапан с байпасом, внешняя резьба, DN20, PN16, Kvs 4,0, on/off

Линейный 3-ходовой клапан VYE20B4.0OF с байпасом — это надежное и компактное решение для систем водяного отопления и температурного контроля, где требуется точное распределение потоков горячей/холодной воды. Модель предназначена для совместной работы с электрическими линейными или термоэлектрическими приводами, обеспечивая стабильное управление в режимах «включено/выключено».

Клапан относится к категории small (компактное исполнение), имеет внешнюю резьбу и идеально подходит для монтажа в ограниченном пространстве. Продуманная конструкция и высококачественные материалы обеспечивают устойчивую работу в течение длительного времени и повышают эксплуатационную надежность всего узла.

Ключевые преимущества

• 3-ходовой линейный клапан с байпасом — для точного управления распределением потоков в системе отопления и охлаждения.
• Режим On/Off — удобен для задач ступенчатого управления температурой, обеспечивая простоту интеграции с системами автоматизации.
• Номинальное давление PN 16 — клапан рассчитан на работу в типовых инженерных контурах, гарантируя безопасность и надежность.
• Компактные габариты — упрощают размещение оборудования в стесненных условиях, что особенно важно при модернизации существующих систем.
• Мягкое седло — обеспечивает низкую степень утечки и стабильные характеристики по всему диапазону регулирования, продлевая срок службы.
• Устойчивость корпуса из латуни к децинкованию — повышенная стойкость к воздействию рабочей среды, включая воду с присадками, что гарантирует долговечность.
• Высокое дифференциальное давление закрытия — уверенное отсечение потока, предотвращающее нежелательное движение теплоносителя.

Технические характеристики

• Модель: VYE20B4.0OF (3WV small with bypass, ext. thread, DN20, PN16, Kvs 4.0, on/off)
• Тип соединения: внешняя резьба (External Thread)
• Тип клапана: 3-ходовой линейный клапан с байпасом
• Характеристика потока: On/Off (включение/выключение)
• Диаметр: DN 20
• Номинальное давление: PN 16
• Kvs: 4.0 — коэффициент расхода, определяющий пропускную способность клапана.
• Ход (макс.): 2,5 мм — максимальное перемещение штока для полного открытия/закрытия.
• Температура рабочей среды (мин.): 2 °C — минимальная допустимая температура теплоносителя.
• Температура рабочей среды (макс.): 120 °C — максимальная допустимая температура теплоносителя.
• Материал корпуса: латунь, устойчивость к децинкованию — обеспечивает долгий срок службы и защиту от коррозии.
• Материал штока: нержавеющая сталь — гарантирует плавность хода и устойчивость к агрессивным средам.
• Перепад давления для закрытия (макс.): 100 кПа — максимальное давление, при котором клапан способен надежно закрыться.
• Закрытие (Close Off): 100 кПа — параметр, характеризующий герметичность клапана.
• Контролируемая среда: вода с максимальным содержанием 50% гликоля согласно VDI 2035 — клапан подходит для использования в системах с антифризом.

Для каких систем подходит

Клапан VYE20B4.0OF идеально подходит для использования в системах отопления, вентиляции и кондиционирования (HVAC), где необходимо обеспечить точное переключение и корректное распределение потоков теплоносителя по гидравлическим контурам. Он отлично справляется с задачами температурного контроля, особенно при работе в паре с электрическими линейными или термоэлектрическими приводами, обеспечивая плавное и надежное управление.

Особенности конструкции и надежность

• Конструкция клапана оптимизирована для работы в компактных узлах и при ограниченном пространстве, что делает его универсальным решением для различных типов установок.
• Латунный корпус выполнен с учетом повышенной стойкости к децинкованию, что гарантирует его долговечность даже при работе с агрессивными средами.
• Седло и запорные элементы обеспечивают надежное закрытие клапана и минимальную [Поле обрезано. Для чтения полного значения используйте tool ]
