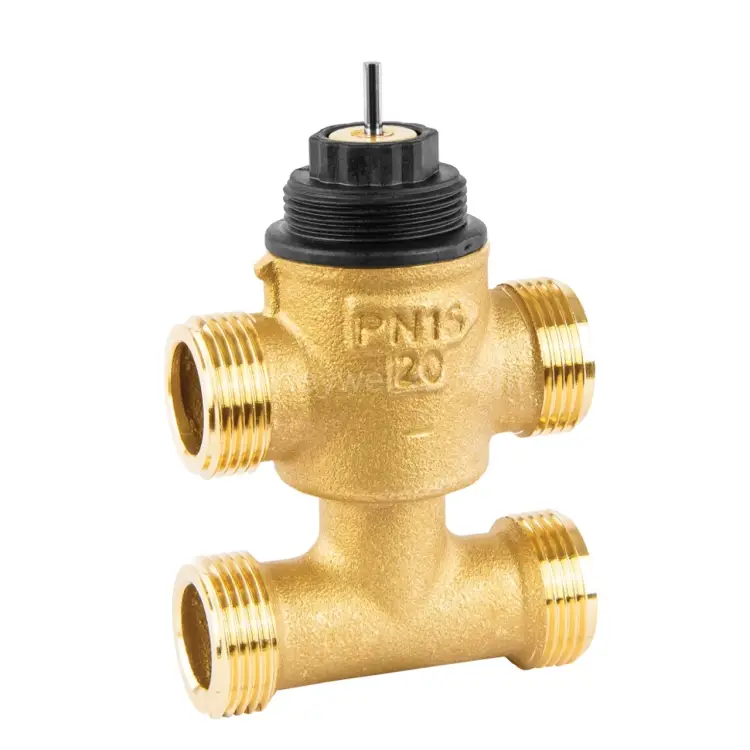

VYE20B2.5M 3-ходовой линейный клапан малого типоразмера с байпасом, внешнее резьбовое присоединение, DN20, PN16, Kvs 2,5, мод.

VYE20B2.5M — это трехходовой линейный клапан малого типоразмера с байпасом, предназначенный для точного управления потоком теплоносителя в инженерных системах климат-контроля и водяного отопления/охлаждения. Модель выполнена под внешнее резьбовое присоединение (External Thread), поддерживает работу в стандартных условиях эксплуатации и рассчитана на стабильное регулирование расхода.

Устройство применяется совместно с электрическими линейными приводами и/или термоэлектрическими приводами для автоматизации fan coil units (фанкойлов), а также для управления небольшими подогревателями/охладителями. Благодаря продуманной конструкции клапан помогает обеспечивать требуемые параметры микроклимата и сохранять корректный гидравлический режим системы.

Ключевые особенности и преимущества

• 3-ходовая линейная схема с байпасом: поддерживает корректное распределение потока и работу в режимах регулирования.
• Внешняя резьба (Connection Type): удобна для монтажа в существующих трубопроводных решениях.
• DN 20: клапан малого размера, хорошо подходит для систем с ограниченным пространством.
• Номинальное давление PN 16: рассчитан на эксплуатацию в типовых инженерных контурах.
• Коэффициент расхода Kvs = 2,5: обеспечивает предсказуемость гидравлики и подбор расхода.
• Материал корпуса — латунь (Valve Body Material): устойчивость к dezinсification (дезцинкованию) повышает долговечность.
• Материал штока — нержавеющая сталь (Valve Stem Material): устойчивость к коррозии и надежная работа.
• Надежная герметичность: указанное максимальное давление закрытия — 150 kPa.
• Длина хода (Stroke / Max) — 6,5 мм: обеспечивает точное управление и согласование с приводами.
• Работа без необходимости в обслуживании: упрощает эксплуатацию и снижает регламентные затраты.
• Гидравлическая настройка: диапазон значений Kvs (в рамках серии) упрощает подбор и балансировку.

Гидравлические характеристики

• Тип характеристики потока: A-AB — равнопроцентная, B-AB — линейная (Valve Flow Characteristic). Это помогает получить требуемую динамику регулирования в зависимости от точки измерения и схемы подключения.
• Перепад/давление для закрытия (макс.): 150 kPa (Differential pressure for close-off / Close Off).
• Назначение: 3-ходовая линейная арматура с байпасом для поддержания режимов и предотвращения нежелательных перекосов расхода.

Условия эксплуатации

• Температура рабочей среды (макс.): 120 °C (Media Temperature (Max)).
• Температура рабочей среды (мин.): 2 °C (Media Temperature (Min)).
• Контролируемая среда: вода с содержанием макс. 50% гликоля по VDI 2035 (Controlled Media).

Сферы применения

• Системы водяного отопления и охлаждения с автоматическим управлением.
• Fan coil units (фанкойлы) и узлы с электрическими линейными/термоэлектрическими приводами.
• Управление небольшими подогревателями/охладителями в составе инженерных установок.
• Узлы, где требуется стабильное регулирование расхода и правильная работа по 3-ходовой схеме с байпасом.
