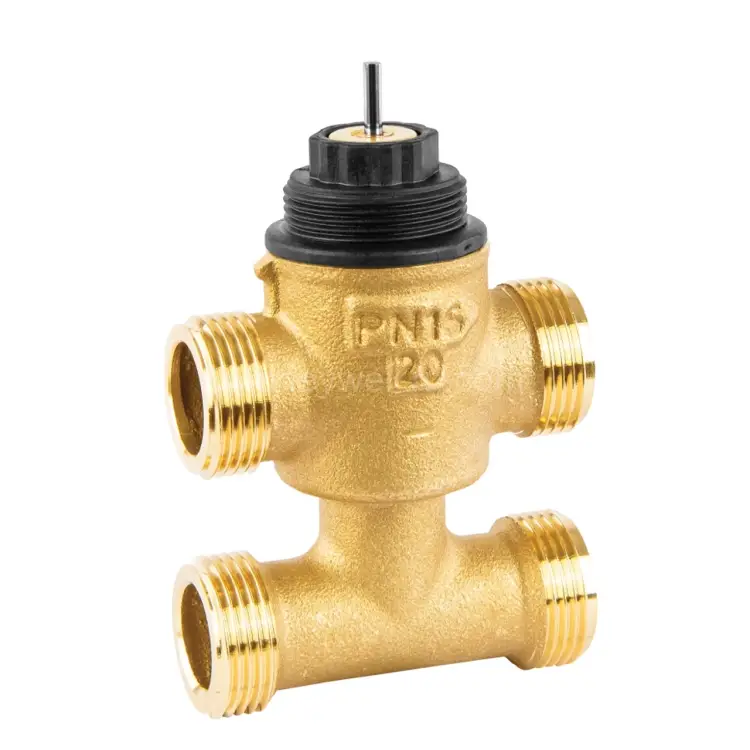

VYE15B1.6M 3-ходовой линейный клапан с байпасом, внешняя резьба, DN15, PN16, Kvs 1,6, мод.

VYE15B1.6M — это 3-ходовой линейный клапан с встроенным байпасом, предназначенный для точного управления расходом и температурой теплоносителя в системах отопления/охлаждения. Модель относится к решениям для фанкойлов и компактных подогревателей/охладителей, где особенно важны стабильные гидравлические характеристики и корректное распределение потоков между линиями.

Оборудование Resideo (Honeywell) по-прежнему поставляется в полном объёме в Россию. Для корректной комплектации, гарантии и сопровождения приобретайте оборудование только у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Ключевые преимущества

• 3-ходовая схема с байпасом — обеспечивает гибкость настройки и удобство эксплуатации в компактных узлах.
• Линейный клапан — помогает поддерживать предсказуемое регулирование расхода при работе с совместимыми приводами.
• Устойчивый к декальцинации корпус из латуни — повышает ресурс в условиях воды различного качества.
• Kvs 1,6 — оптимизированные параметры пропускной способности для задач регулирования на малых DN.
• Стабильное закрытие: максимальное дифференциальное давление для закрытия 300 кПа.
• Рабочие температуры от 2 °C до 120 °C — подходит для режимов отопления и охлаждения.
• Внешняя резьба — упрощает монтаж в существующие трубопроводные контуры с резьбовым соединением.

Области применения

• Регулирование теплоносителя в фанкойлах и компактных фанкойловых установках.
• Управление потоками в небольших подогревателях/охладителях систем кондиционирования.
• Задачи автоматизации с использованием малых электрических линейных приводов и совместимых исполнительных устройств.
• Узлы, где требуется гидравлическое балансирование и предсказуемость работы при изменении расхода.

Технические характеристики

• Тип соединения: внешняя резьба
• Размер: DN 15
• Номинальное давление: PN 16
• Тип клапана: 3-ходовой линейный клапан с байпасом
• Характеристика потока: A-AB равнопроцентная, B-AB линейная
• Значение Kvs: 1,6
• Максимальный ход: 6,5 мм
• Материал корпуса: латунь, устойчивой к декальцинации
• Материал штока: нержавеющая сталь
• Температура среды (мин): 2 °C
• Температура среды (макс): 120 °C
• Контролируемая среда: вода с максимальным содержанием 50 % гликоля согласно VDI 2035
• Дифференциальное давление для закрытия (макс): 300 кПа
• Закрытие: 300 кПа

Информация по монтажу и эксплуатации

• Клапан рассчитан на работу без необходимости регулярного обслуживания в типовых режимах эксплуатации при соблюдении параметров среды и давления.
• Компактные габариты помогают интегрировать устройство в ограниченные пространства инженерных помещений.
• Наличие байпасной части и корректные значения Kvs в основных и байпасных участках способствуют более удобному гидравлическому балансированию.
• Длинный ход и согласованная работа с приводами обеспечивают качественное регулирование.

Документация

Дополнительную информацию по параметрам, схемам и подбору можно найти в документах производителя:

• Документ 1
• Документ 2
• Документ 3
• Документ 4
• Документ 5
• Документ 6
• Документ 7

VYE15B1.6M — надежное решение для задач точного регулирования в системах с небольшими трубопроводами и требовательными требованиями к предсказуемости работы клапана. Заказывайте у официального дилера, чтобы получить корректную поставку и профессиональную поддержку по оборудованию Resideo (Honeywell).
