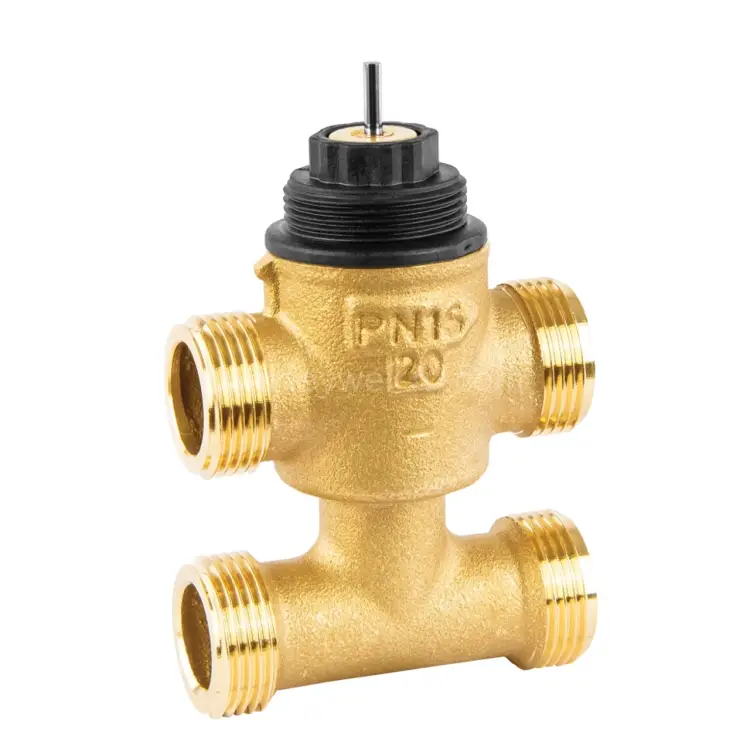

VYE15B0.25M Малый трехходовой линейный клапан с байпасом, внешняя резьба, DN15, PN16, Kvs 0,25, мод.

VYE15B0.25M — это компактный трехходовой линейный клапан с интегрированным байпасом, разработанный для точного управления потоками горячей и холодной воды в современных системах климат-контроля. Он идеально подходит для применения в условиях ограниченного пространства, где требуется стабильная гидравлика и точное смешение или разделение потоков. Основные области применения включают контуры с фанкойлами, а также компактные подогреватели и охладители.

Ключевые характеристики VYE15B0.25M

• Тип клапана: Трехходовой линейный клапан с байпасом (3-Way linear valve with bypass).
• Назначение: Эффективное управление направлением и распределением потока воды в контурах регулирования.
• Тип подключения: Внешняя резьба (External Thread), обеспечивающая простоту монтажа.
• Условный проход: DN 15, стандартный размер для многих систем.
• Номинальное давление: PN 16, гарантирует надежную работу под давлением.
• Класс пропускной способности (Kvs): 0,25, оптимальный для небольших и умеренных расходов.
• Характеристика потока: Равнопроцентная для потока A-AB и линейная для потока B-AB, обеспечивающая предсказуемое регулирование.
• Максимальный ход штока: 6,5 мм, обеспечивает точное позиционирование.
• Давление закрытия (Close Off): 600 кПа, гарантирует надежную отсечку потока.
• Максимальное дифференциальное давление для закрытия: 600 кПа, подтверждает способность клапана к герметичному закрытию.
• Материал корпуса клапана: Латунь, устойчивая к обезцинкованию (Brass, Dezincification Resistant), что обеспечивает долговечность и коррозионную стойкость.
• Материал штока клапана: Нержавеющая сталь (Stainless Steel), гарантирующая плавность хода и износостойкость.
• Температура рабочей среды (мин): 2 °C, подходит для систем охлаждения.
• Температура рабочей среды (макс): 120 °C, подходит для систем отопления.
• Контролируемая среда: Вода с максимальным содержанием 50% гликоля по стандарту VDI 2035, что расширяет область применения в системах с антифризом.

Области применения

Клапан VYE15B0.25M является универсальным решением для систем, требующих точной работы трехходовой арматуры в условиях ограниченного пространства и с предсказуемыми гидравлическими характеристиками. Наличие байпаса способствует стабилизации работы системы, а значение Kvs 0,25 делает его идеальным выбором для контуров с небольшими или умеренными расходами.

• Системы отопления и охлаждения с водяным теплоносителем.
• Контуры регулирования в составе фанкойлов различного типа.
• Компактные узлы подогрева и охлаждения.
• Обвязка тепловых пунктов и индивидуальных тепловых пунктов (ИТП), где требуется корректное смешение или распределение потоков.
• Системы вентиляции и кондиционирования воздуха (HVAC).

Преимущества использования VYE15B0.25M

• Стабильная и точная работа: Трехходовая линейная схема обеспечивает высокую управляемость потоком под изменяющейся нагрузкой.
• Компактные размеры: Удобен для монтажа в стесненных условиях, что особенно важно при модернизации существующих систем.
• Высокая надежность материалов: Использование латуни, устойчивой к обезцинкованию, и нержавеющей стали для штока гарантирует долгий срок службы и устойчивость к агрессивным средам.
• Эффективная отсечка потока: Высокое давление закрытия (600 кПа) обеспечивает надежную герметичность клапана в закрытом состоянии.
• Оптимальная характеристика потока: Равнопроцентная и линейная характеристики потока обеспечивают точное и предсказуемое регулирование температуры.
• Минимальное обслуживание: Продуманная конструкция узла клапана снижает потребность в регулярном техническом обслуживании, сокращая эксплуатационные расходы.
• Широкий диапазон регулирования и низкая утечка: Мягкое седло клапана способствует достижению высоких показателей герметичности, минимизируя утечки.
• Гидравлическое балансирование: Интегрированный байпас с пониженными значениями Kvs упрощает процесс гидравлической настройки системы, обеспечивая оптимальное распределение потоков.

Рекомендации по выбору и установке

При проектировании и монтаже систем с использованием клапана VYE15B0.25M необходимо учитывать следующие параметры: Условный проход DN 15, номинальное давление PN 16, допустимые диапазоны температуры рабочей среды, а также состав теплоносителя (вода с гликолем до 50% согласно рекомендациям VDI 2035). Особое внимание следует уделить значению Kvs 0,25 и требуемому распределению потоков по схемам A-AB (равнопроцентная) и B-AB (линейная) для достижения максимальной эффективности системы.

Важная информация о поставках оборудования Resideo (Honeywell)

Оборудование от Resideo (Honeywell) продолжает поступать в Россию в полном ассортименте. Для гарантии подлинности продукции, высокого качества и получения полного сервисного обслуживания, настоятельно рекомендуем приобретать продукцию у официального дилера — компании ООО Промэлектроника. Связаться с ними можно по электронной почте: sales@prom-elec.com.

Выбирая клапан VYE15B0.25M, вы инвестируете в надежное и эффективное решение для задач регулирования теплоносителя. Его продуманные характеристики по расходу, ходу штока и герметичности делают его практичным выбором для современных инженерных систем, обеспечивая комфорт и энергоэффективность.
