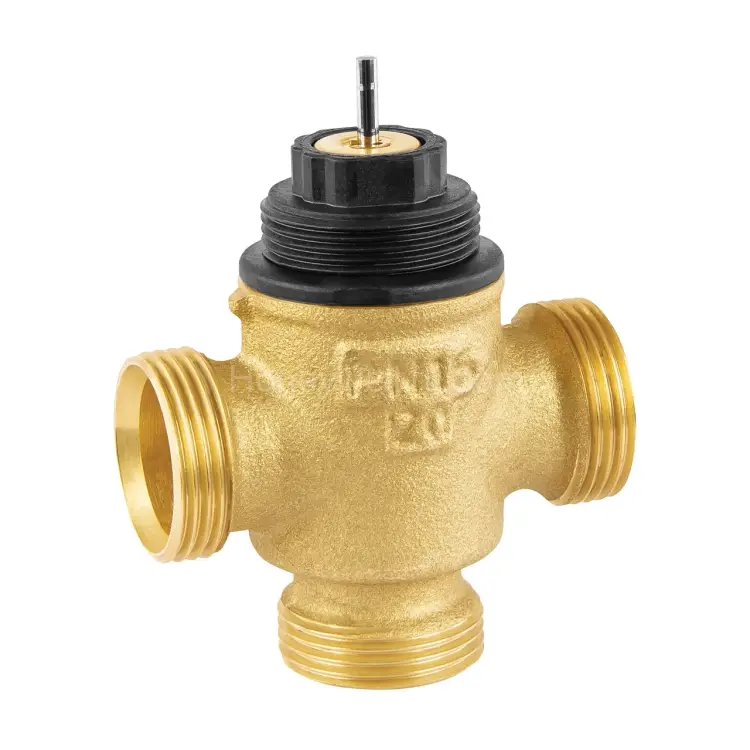

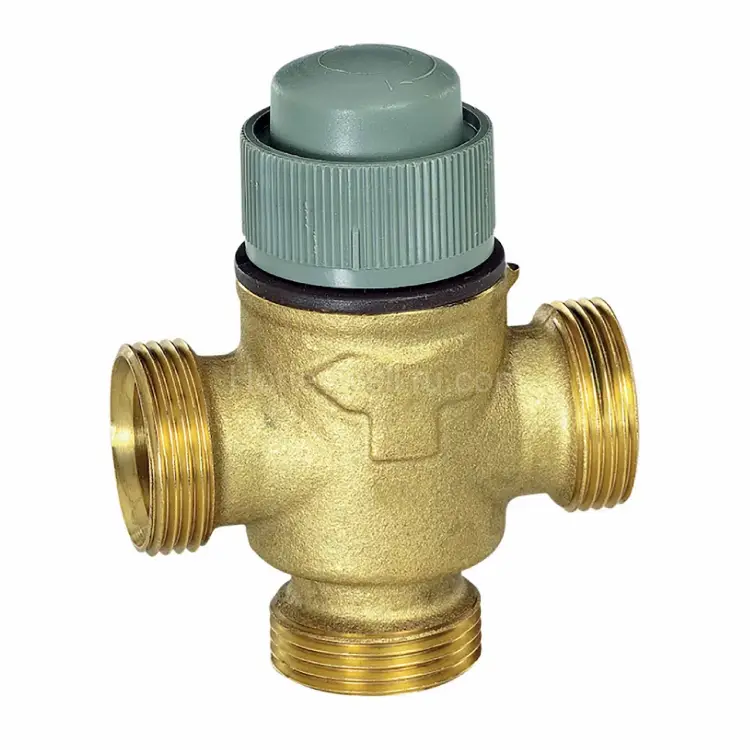

VXE20B2.5OFCS 3 WV маленький, внешний резьбовой тип, DN20, PN16, Kvs 2,5, on/off, соединение с контурным уплотнением

Линейный 3-ходовой клапан VXE20B2.5OFCS (DN20, PN16) — управление водяными контурами в компактных системах

VXE20B2.5OFCS — небольшой 3-ходовой линейный клапан с режимом on/off, предназначенный для точного управления горячей/охлаждённой водой в системах комфортного микроклимата. Модель применяется совместно с электрическими линейными приводами Resideo (Honeywell) и термоэлектрическими исполнительными устройствами для регулирования теплоносителя в фэнкойлах и в компактных узлах повторного нагрева/охлаждения (reheaters/recoolers) в электрических/электронных системах температурного контроля.

Клапан выполнен из устойчивой к обезцинкованию (dezinification-resistant) жёлтой латуни, рассчитан на длительную эксплуатацию и не требует технического обслуживания в типовых режимах работы. Компактные габариты позволяют использовать клапан там, где ограничено монтажное пространство, а длинный ход формирует качественную характеристику регулирования.

Ключевые особенности

• Устойчивость к обезцинкованию: корпус/элементы из yellow brass, устойчивой к dezincification
• Не требует обслуживания в процессе эксплуатации
• Стандартизированный ряд по Kvs — удобный подбор под требуемые расходы
• Подбор фитингов и вариантов подключения под разные типы соединений (компрессионные, паяные, резьбовые)
• Компактность — монтаж в ограниченном пространстве
• Длинный ход обеспечивает высокое качество характеристики
• Мягкое седло для низкой утечки и высокой управляемости/диапазонности
• Высокое давление закрытия (close-off) для надёжного отсечения потока

Технические характеристики

• Артикул: VXE20B2.5OFCS
• Тип клапана: 3-ходовой линейный клапан
• Принцип управления/характеристика потока: on/off
• Тип соединения: внешняя резьба (External Thread)
• DN: DN 20
• Номинальное давление: PN 16
• Условная пропускная способность Kvs: 2,5
• Ход (макс.): 2,5 мм
• Температура рабочей среды (мин.): 2 °C
• Температура рабочей среды (макс.): 120 °C
• Перепад давления для закрытия (макс.) / Close Off: 200 kPa
• Контролируемая среда: вода с содержанием до 50% гликоля согласно VDI 2035

Где применяется

Благодаря сочетанию компактных размеров и характеристик по Kvs, ходу и давлению закрытия, клапан VXE20B2.5OFCS подходит для:

• систем управления горячей и охлаждённой водой в узлах комфорта
• фэнкойлов с водяным теплообменом
• небольших reheaters/recoolers (узлов повторного нагрева/охлаждения)
• электрических и электронных систем температурного контроля

Преимущества для проектирования и монтажа

• Совместимость с приводами Resideo (Honeywell): клапан рассчитан на работу с линейными электрическими и термоэлектрическими исполнительными механизмами
• Высокая управляемость: мягкое седло помогает снижать утечки при корректной работе системы
• Надёжное закрытие: параметр close-off до 200 kPa повышает уверенность в отсечении потока
• Удобство подбора: стандартизированный ряд значений Kvs и наличие разных вариантов подключения упрощают подбор комплекта “клапан + привод + узлы обвязки”

Важно при выборе

При подборе комплекта ориентируйтесь на требуемые параметры по DN, PN, Kvs, перепаду для закрытия и допустимой температуре. Для обеспечения ресурса оборудования учитывайте требования к качеству воды и ограничения по гликолю (до 50% согласно VDI 2035).
