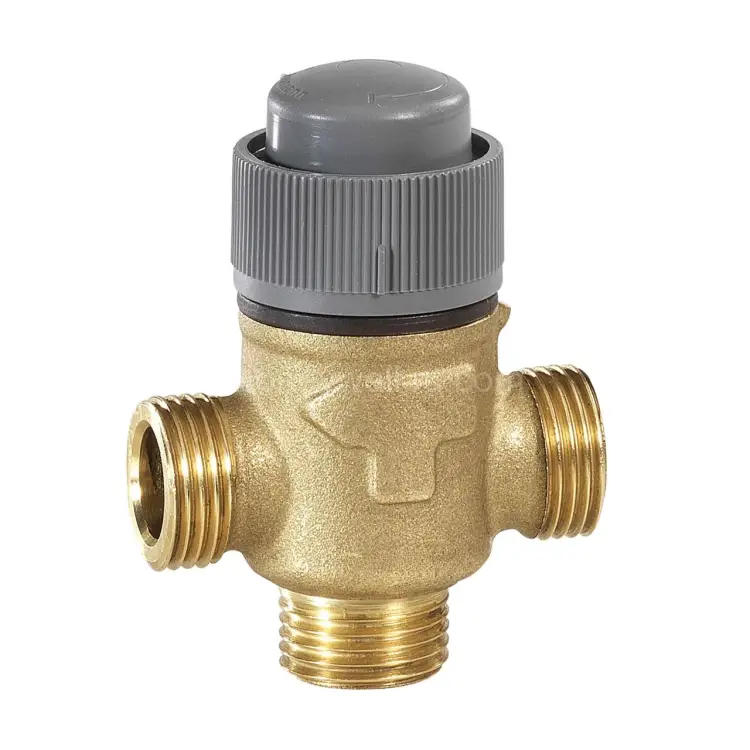

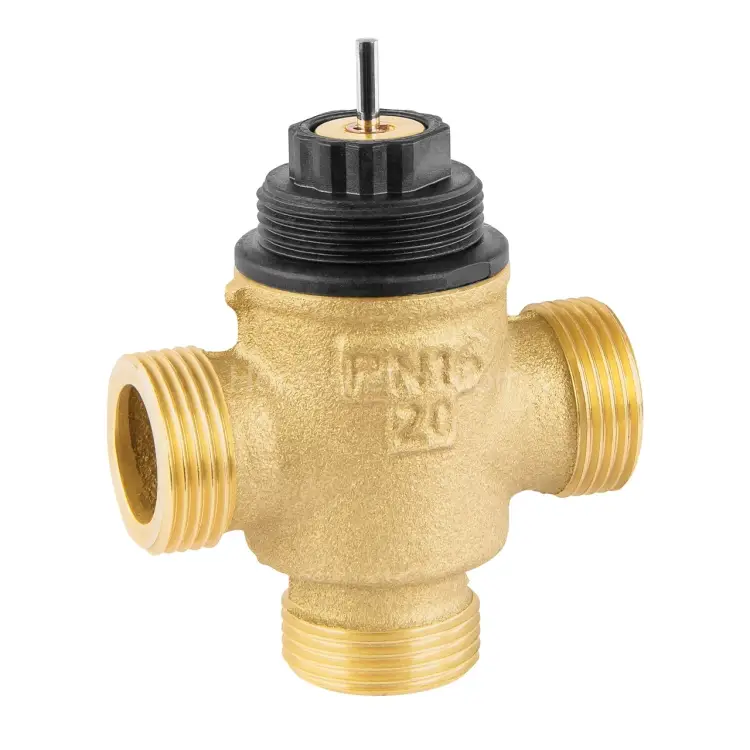

VXE20B2.5OF трехходовой клапан малый, внешняя резьба, DN20, PN16, Kvs 2,5, on/off

VXE20B2.5OF — это компактный 3-ходовой линейный клапан из серии VXE, предназначенный для гидравлического регулирования потоков горячей и охлаждённой воды в системах отопления и кондиционирования. Он идеально подходит для использования с малогабаритными исполнительными механизмами и находит применение в решениях для фанкойлов (fan coil units), а также в небольших донагревателях/охладителях (reheaters/recoolers) в составе систем температурного контроля, управляемых электромеханическими и электронными регуляторами.

Конструкция клапана обеспечивает длительную и стабильную работу благодаря использованию высококачественных материалов и продуманному решению посадочного узла. Это гарантирует высокие показатели герметичности и широкий диапазон регулирования. Компактные габариты делают его удобным для монтажа даже в условиях ограниченного пространства.

Ключевые особенности клапана VXE20B2.5OF:

• Деазинковочная стойкость: Корпус выполнен из латуни (yellow brass), что обеспечивает повышенную надёжность при работе с водой и предотвращает коррозию.
• Не требует технического обслуживания: Клапан спроектирован для бесперебойной работы на протяжении всего эксплуатационного ресурса без необходимости проведения регулярного ТО.
• Широкая стандартизированная линейка Kvs: Наличие различных значений Kvs позволяет легко подобрать гидравлические характеристики, соответствующие требованиям конкретного проекта.
• Разнообразие вариантов присоединения: Предусмотрены различные типы присоединений, включая компрессионное, под пайку и резьбовое, что обеспечивает гибкость при подключении к различным трубопроводным системам.
• Компактный размер: Удобство монтажа в системах с ограниченным пространством.
• Длинный ход штока: Обеспечивает точную и плавную регулировку потока, формируя качественную характеристику регулирования.
• Мягкое седло: Гарантирует низкую протечку в закрытом положении и высокую управляемость потоком.
• Высокое давление закрытия (Close Off): Обеспечивает надёжную герметичность клапана в закрытом состоянии, предотвращая нежелательное протекание.

Технические характеристики модели VXE20B2.5OF:

• Артикул: VXE20B2.5OF
• Тип клапана: 3-ходовой линейный клапан (3-Way linear valve)
• Тип присоединения: Внешняя резьба (External Thread)
• Диаметр условного прохода (DN): DN 20
• Номинальное давление (PN): PN 16
• Характеристика потока / Тип управления: On/Off (двухпозиционное)
• Коэффициент расхода (Kvs): 2,5
• Ход штока (максимальный): 2,5 мм
• Минимальная температура рабочей среды: 2 °C
• Максимальная температура рабочей среды: 120 °C
• Максимальное закрывающее давление (Close Off): 200 кПа
• Максимальный перепад давления для закрытия: 200 кПа
• Контролируемая среда: Вода с максимальным содержанием гликоля до 50% согласно стандарту VDI 2035.

Области применения:

Клапан VXE20B2.5OF широко применяется в системах водяного отопления и охлаждения, где требуется надёжное распределение потоков и управление по принципу On/Off. Он используется в сочетании с соответствующими электрическими линейными приводами или термоэлектрическими актуаторами. Типовые сценарии применения включают:

• Регулирование подачи горячей или охлаждённой воды в фанкойлах.
• Управление потоком в небольших нагревателях и охладителях (reheaters/recoolers).
• Интеграция в узлы температурного контроля в составе электрических/электронных систем управления климатом.

Преимущества для монтажа и эксплуатации:

• Компактность и эргономичность: Идеально подходит для установки в техническое оборудование с ограниченным пространством.
• Надёжность работы: Клапан стабильно функционирует в широком диапазоне температур и с различными типами рабочих сред, включая водные растворы с гликолем (до 50% согласно VDI 2035).
• Высокая герметичность: Обеспечивается за счёт использования мягкого седла и высокого давления закрытия (200 кПа), что минимизирует протечки.
• Долговечность: Материал корпуса устойчив к деазинковке, что особенно важно при эксплуатации в системах с водными теплоносителями.

Рекомендации по выбору и установке:

При выборе клапана VXE20B2.5OF необходимо учитывать требуемые гидравлические параметры, такие как диаметр DN, номинальное давление PN, коэффициент Kvs, а также характеристики закрытия. Важно также принимать во внимание условия эксплуатации: температурный режим и состав теплоносителя, включая допустимую концентрацию гликоля по стандарту VDI 2035. Для обеспечения корректной работы клапан должен быть установлен в паре с подходящим актуатором (исполнительным механизмом), соответствующим проекту и требованиям системы управления.
